Povrchy řezu a Obrysy (Nastavení prvku)
Platí pro prvky typu Zeď, Trám, Sloup, Deska, Střecha, Skořepina, Morf, Síť.
Povrchy řezu
Vyberte atributy používané pro zobrazení řezu prvku v půdorysech a řezech.
•Pro Základní strukturu prvku:
◦Nastavení typu a pera čáry řezu
•Pro prvky struktury Základní, Sendvič, nebo Vlastní profil:

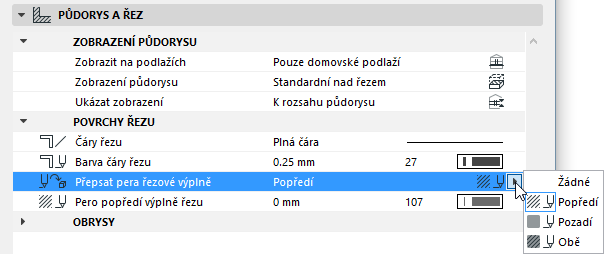

◦Podle potřeby můžete přepsat pera výplní popředí a pozadí (výchozí zobrazení vychází z nastavení stavebního materiálu). Pokud chcete nastavení změnit, vyberte z nabídky Přepsat pera řezové výplně možnost popředí, pozadí nebo obě.
Pomocí těchto nastavení definujte typy čar a barvy per pro obrysy prvků, které spadají nad (Nad řezem) a/nebo pod (Pod řezem) rovinu řezu půdorysu.
•Čáry nad řezem budou zobrazeny, pouze pokud je v zobrazení půdorysu nastaveno “Standardní nad řezem” nebo “Půdorysný průmět nad řezem”.
•Čáry v pohledu budou zobrazeny, pouze pokud je v zobrazení půdorysu nastaveno “Standardní” nebo “Pouze obrysy.”
