Úprava čar řezu/pohledu/interiérového pohledu v půdorysu
V půdorysu můžete natáhnout, posunout a zalomit všechny typy čar půdorysu/pohledu:
•hlavní čáru řezu a všechna zalomení
•čáru vzdálené oblasti
•limitní čáru (zalomení hloubky) omezených řezů
Odsazení segmentu čáry řezu
1.Označte čáru řezu.
2.Klikněte na segment čar, který chcete odsadit.
3.V plovoucí paletce vyberte příkaz Odsunout hranu.
4.Přesuňte segment a klikněte.
Zalomení a odsazení čáry
1.Označte čáru řezu.
2.Klikněte na bod, kde chcete čáru zalomit.

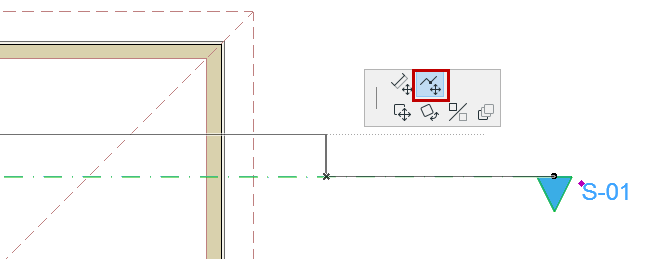

3.V plovoucí paletce vyberte příkaz Zalomit řez a odsunout.
4.Přesuňte zalomený segment a klikněte.
Zalomení všech čar řezu
Pokud má řez aktivní limitní čáru a/nebo čáru vzdálené oblasti, můžete použít příkaz plovoucí paletky: Zalomit a odsunout všechny čáry řezu - všechny čáry řezu posunete najednou.
Natažení čáry
1.Označte čáru řezu.
2.Klikněte na koncový bod libovolného segmentu.

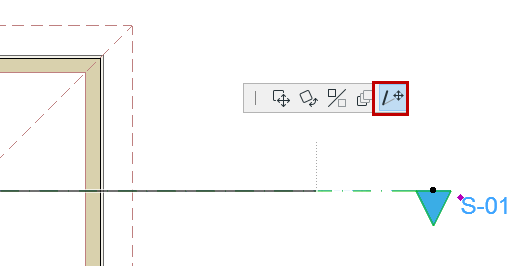

3.V plovoucí paletce vyberte příkaz Volně vytáhnout.
Poznámka: Koncové čáry značek interiérových pohledů nelze natáhnout, protože jejich délka je vázaná na rozměry místnosti.
Viz Zobrazení a úprava čar a rozsahu značky interiérového pohledu.
Odstranění zalomení
Zalomení čáry řezu můžete odstranit jedním z následujících způsobů:
•Pomocí příkazu Odsunout můžete čáru posunout na úroveň jiné čáry stejného typu
•Označte čáru zalomení a přesuňte ji mimo vodorovný rozsah řezu/pohledu
