Parametr

Krátký popis

Dlouhý popis

Parametr

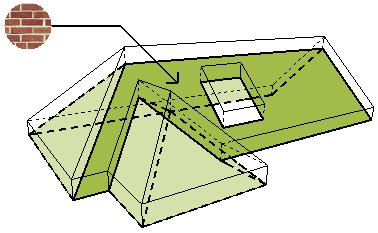

Povrchový materiál spodního povrchu

Jméno povrchového materiálu spodního povrchu střechy.

Povrchový materiál nastavíte na panelu Model v nastavení střechy

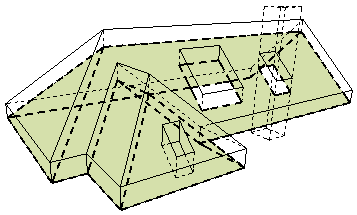

Podmíněná plocha spodního povrchu

Plocha spodního povrchu střechy - tato hodnota může být podmíněna výpočtovými pravi­dly.

Podmínka: Odečte plochu pouze těch otvorů, které přesahují rozměry nasta­vené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redu­kovat plochu střechy…”).

Redukováno napojeními a operacemi s tělesy.

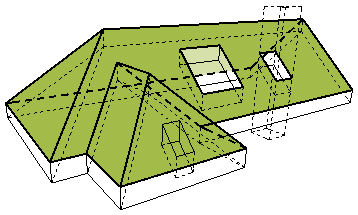

Podmíněná plocha hor­ního povr­chu

Plocha horního povrchu střechy - tato hodnota může být podmíněna výpočtovými pravi­dly.

Podmínka: Odečte plochu pouze těch otvorů, které přesahují rozměry nasta­vené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redu­kovat plochu střechy…”).

Redukováno napojeními a operacemi s tělesy.

Délka napo­jení kupole

Délka hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “střešní přechod - kupole”.

Nejčastěji hrany dvou střešních částí, které mají společnou zakřivenou hranu.

Délka okapu

Celková délka všech hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “okap”.

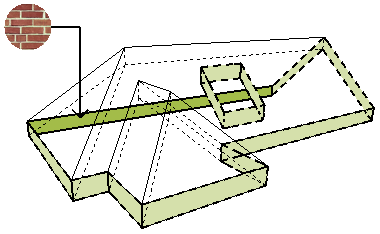

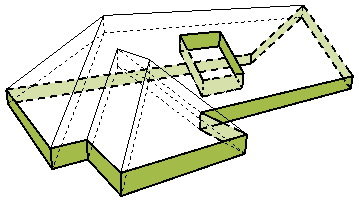

Povrchový materiál hran

Jméno povrchového materiálu hran stře­chy.

Vykáže výchozí povrchový materiál hran střechy (dle stavebního materiál). Pro sendvičové konstrukce nevykáže nic.

Pokud chcete vykázat všechny povrchové materiály, včetně vlastních materiálů a materiálů sendvičů, použijte tabulky Povr­chové materiály (např. Všechny povr­chové materiály).

Délka napo­jení kon­cové zdi

Celková délka všech hran střechy, jejichž typ je ve vlastním nastavení hrany nastaven jako “koncová zeď”.

Typicky se jedná o hranu, která je napo­jená na zeď a klesá podél ní dolů.

Délka štítu

Celková délka všech hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “štít”.

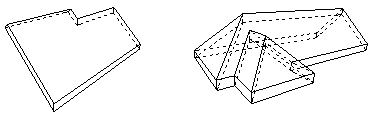

Geomet­rická metoda

Samostatná, slo­žená

Geometrická metoda střechy

Hrubá plo­cha spod­ního povrchu

Plocha spodní roviny střechy včetně plochy všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

Hrubá plo­cha hran střechy

Plocha všech hran střechy včetně plo­chy hran všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

Hrubá plo­cha hor­ního povrchu

Plocha horní roviny střechy včetně plo­chy všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

Délka nároží

Délka hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “nároží”.

Typicky hrany dvou sousedních skořepin tvořících nároží

Plocha otvorů

Součet ploch všech otvorů ve střeše.

Délka napo­jení světlíku

Délka hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “střešní přechod - prostup”.

Nejčastěji hrany dvou střešních částí, které mají společnou konvexně zakřive­nou hranu.

Čistá plo­cha spod­ního povrchu

Plocha spodního povrchu střechy

Redukováno otvory, napojeními a opera­cemi s tělesy.

Čistá plo­cha hrany

Celková plocha všech hran střechy

Redukováno otvory, napojeními a opera­cemi s tělesy.

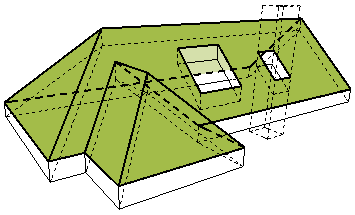

Čistá plo­cha hor­ního povrchu

Plocha horního povrchu střechy

Redukováno otvory, napojeními a opera­cemi s tělesy.

Počet otvorů

Počet otvorů ve střeše

Otvory vytvořené ručně nebo otvory vytvořené automaticky při vložení střeš­ního okna.

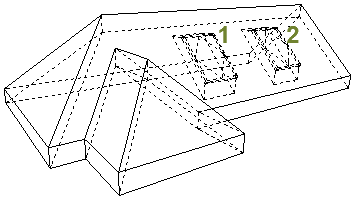

Počet střeš­ních oken

Počet střešních oken vložených do střechy.

Plocha otvorů

Celková plocha všech střešních oken vložených do střechy.

Délka hře­bene

Délka hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “vrchol”.

Nejčastěji hrana na horním konci tvořená samostatnou střešní rovinou.

Sklon

Sklon střechy.

Sklon střechy lze nastavit na panelu Geo­metrie a umístění, pro každou střešní rovinu lze ale upravit.

Délka nárožních krokví

Délka hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “hřeben”.

Nejčastěji dvě protější střešní roviny, které se protínají v hřebeni.

Úroveň stře­chy

Pokud se jedná o víceúrovňovou stře­chu, zobrazuje, do které úrovně střešní rovina patří.

Čísla úrovní střechy můžete vidět na panelu geometrie a umístění v nastavení střechy, případně v Infopaletce.

Délka napo­jení boční zdi

Celková délka všech hran střechy, jejichž typ je ve vlastním nastavení hrany nastaven jako “boční zeď”.

 Typicky hrana střechy, která je napojená na zeď a probíhá podél ní vodorovně.

Tloušťka

Tloušťka střechy měřená kolmo k referenčnímu povr­chu.

Hodnotu tloušťky lze nastavit na panelu Geometrie a umístění v nastavení stře­chy, případně v Infopaletce. (Může být zobrazena jako kolmá nebo svislá hod­nota).

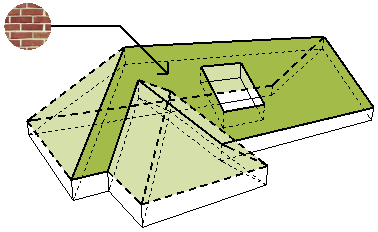

Povrchový materiál horního povrchu

Jméno povrchového materiálu horního povrchu střechy.

Povrchový materiál nastavíte na panelu Model v nastavení střechy

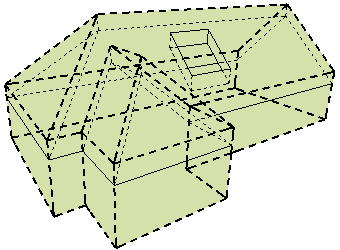

Operační tělesa

Vytažená z refe­renčních čar nebo z obrysu

Volba na panelu Model v nastavení stře­chy.

Určuje tvar operační hmoty, kterou pak zohledňují prvky napojované na tuto stře­chu.

Délka žlabu

Délka hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “úžlabí”.

Svislá tloušťka

Tloušťka střechy měřená svisle od referenčního povr­chu.

Hodnotu tloušťky lze nastavit na panelu Geometrie a umístění v nastavení stře­chy, případně v Infopaletce (může být zobrazena jako kolmá nebo svislá hod­nota).
