Parametr

Krátký popis

Dlouhý popis

Parametr

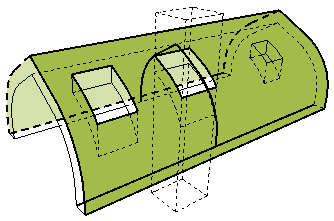

Podmíněná plocha na opačné straně

Plocha povrchu sko­řepiny opačného k referenčnímu - tato hodnota může být podmíněna výpočtovými pravi­dly.

Referenční strana: Membrána skořepiny ("horní" povrch skořepiny.) Sendvičová skořepina: První vrstva sendvičové kon­strukce v nastavení sendviče.

Podmínka: Odečte plochu pouze těch otvorů, které přesahují rozměry nasta­vené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redu­kovat plochu skořepiny…”).

Redukováno napojeními a operacemi s tělesy.

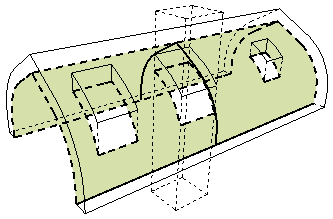

Podmíněná plocha na referenční straně

Plocha referenč­ního povrchu - tato hodnota může být podmíněna výpočtovými pravi­dly.

Referenční strana: Membrána skořepiny ("horní" povrch skořepiny.) Sendvičová skořepina: První vrstva sendvičové kon­strukce v nastavení sendviče.

Podmínka: Odečte plochu pouze těch otvorů, které přesahují rozměry nasta­vené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redu­kovat plochu skořepiny…”).

Redukováno napojeními a operacemi s tělesy.

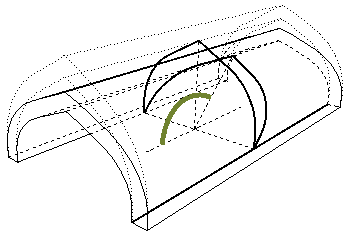

Úhel defor­mace

Pro vytaženou sko­řepinu. Úhel profilu skořepiny měřený k její rovině. Výchozí nastavení: 90 stupňů, ale její změny vám umož­ňují natáhnout profil skořepiny pod něja­kým úhlem a vytvo­řit tak deformovanou sko­řepinu.

Pro rotační skoře­pinu: Úhel osy rotační skořepiny měřený k jejímu úhlu roviny.

Hodnotu úhlu deformace lze nastavit na panelu vlastnosti vytažení v nastavení skořepiny, případně v Infopaletce.

Délka napo­jení kupole

Délka hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “střešní přechod - kupole”.

Nejčastěji hrany dvou skořepin, které mají společnou zakřivenou hranu.

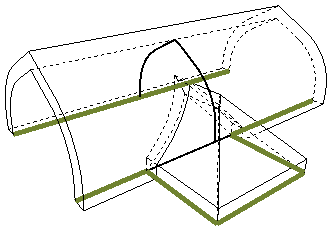

Délka okapu

Celková délka všech hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “okap”.

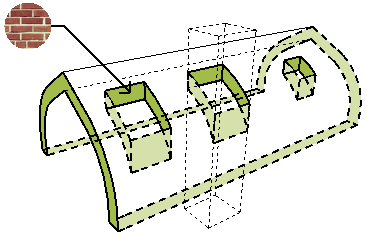

Povrchový materiál hran

Jméno povrchového materiálu hran sko­řepiny.

Vykáže výchozí povrchový materiál hran skořepiny (dle stavebního materiál). Pro sendvičové konstrukce nevykáže nic.

Pokud chcete vykázat všechny povrchové materiály, včetně vlastních materiálů a materiálů sendvičů, použijte tabulky Povr­chové materiály (např. Všechny povr­chové materiály).

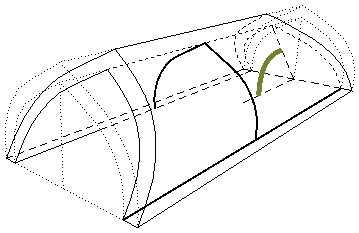

Náklon na konci

Pouze pro vytaže­nou skořepinu. Úhel profilu skořepiny měřený od úhlu sklonu skořepiny na druhém konci vyta­žené skořepiny. Hodnotu náklonu na konci lze nastavit na panelu vlastnosti vytažení v nasta­vení skořepiny, pří­padně v Infopaletce.

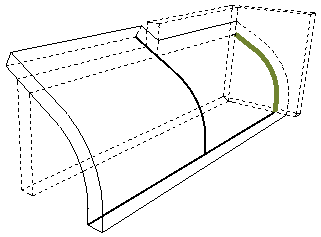

Délka napo­jení kon­cové zdi

Celková délka všech hran střechy, jejichž typ je ve vlastním nastavení hrany nastaven jako “koncová zeď”.

Typicky se jedná o hranu, která je napo­jená na zeď a klesá podél ní dolů.

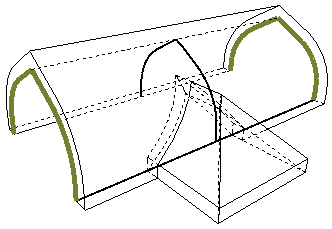

Délka štítu

Celková délka všech hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “štít”.

Geomet­rická metoda

Geometrická metoda použitá při vytváření skoře­piny: Vytažená, rotační nebo zbor­cená

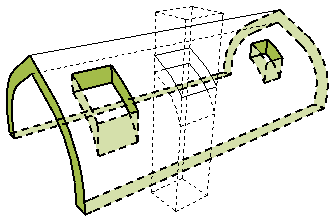

Hrubá plo­cha hran

Plocha všech hran skořepiny včetně plochy hran všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

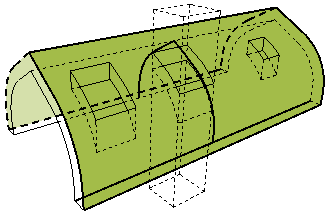

Hrubá plo­cha na opačné straně

Plocha skořepiny opačná k refe­renční straně, včetně plochy všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

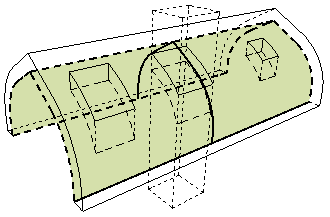

Hrubá plo­cha na refe­renční straně

Plocha skořepiny na referenční straně, včetně plochy všech otvorů.

Referenční strana: Membrána skořepiny ("horní" povrch skořepiny.) Sendvičová skořepina: První vrstva sendvičové kon­strukce v nastavení sendviče.

Redukováno napojeními. Operace s tělesy započítány nejsou.

Délka nároží

Délka hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “nároží”.

Typicky hrany dvou sousedních skořepin tvořících nároží

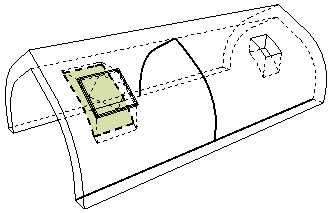

Plocha otvorů

Součet ploch všech otvorů ve skořepině.

Délka napo­jení světlíku

Délka hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “střešní přechod - prostup”.

Nejčastěji hrany dvou skořepin, které mají společnou konkávní hranu.

Čistá plo­cha hran

Celková plocha všech hran skoře­piny

Redukováno otvory, napojeními a opera­cemi s tělesy.

Čistá plo­cha na opačné straně

Plocha povrchu sko­řepiny opačného k referenčnímu

Redukováno otvory, napojeními a opera­cemi s tělesy.

Čistá plo­cha na refe­renční straně

Plocha referenč­ního povrchu skoře­piny

Referenční strana: Membrána skořepiny ("horní" povrch skořepiny.) Sendvičová skořepina: První vrstva sendvičové kon­strukce v nastavení sendviče.

Redukováno otvory, napojeními a opera­cemi s tělesy.

Počet otvorů

Počet otvorů ve skořepině

Otvory vytvořené ručně nebo otvory vytvořené automaticky při vložení střeš­ního okna.

Počet střeš­ních oken

Počet střešních oken vložených do skořepiny.

Plocha otvorů

Celková plocha všech střešních oken vložených do skořepiny.

Délka hře­bene

Délka hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “vrchol”.

Nejčastěji hrana na horním konci tvořená samostatnou rovinou skořepiny.

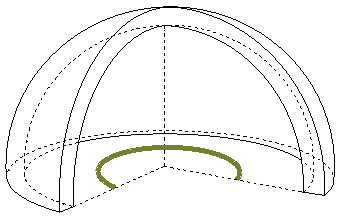

Úhel rotace

Pouze pro rotační skořepinu: Úhel, o který je skořepina otočená kolem své osy. Hodnotu úhlu otočení nastavíte graficky při vytvá­ření skořepiny, pří­padně lze nastavit na panelu vlast­nosti rotace v nasta­vení skořepiny nebo v Infopaletce.

Délka nárožních krokví

Délka hran, jejichž typ je v okně vlast­ního nastavení hrany nastaven jako “hřeben”.

Nejčastěji dvě protější skořepiny, které se protínají v hřebeni.

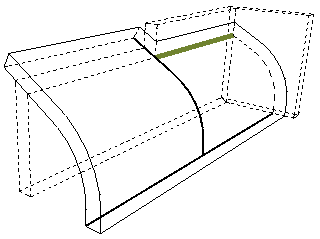

Délka napo­jení boční zdi

Celková délka všech hran střechy, jejichž typ je ve vlastním nastavení hrany nastaven jako “boční zeď”.

Typicky hrana skořepiny, která je napo­jená na zeď a probíhá podél ní vodo­rovně.

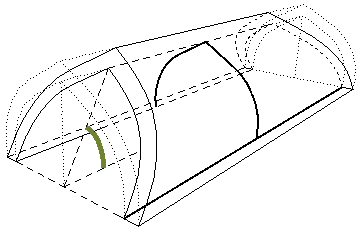

Náklon na začátku

Pouze pro vytaže­nou skořepinu. Úhel profilu skořepiny měřený od úhlu sklonu skořepiny na počátečním konci vytažené skořepiny. Hodnotu náklonu na začátku lze nastavit na panelu vlast­nosti vytažení v nastavení skoře­piny, případně v Infopaletce.

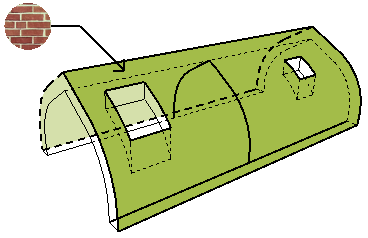

Povrchový materiál skořepiny na opačné straně

Jméno povrchového materiálu přiřaze­ného povrchu sko­řepiny opačného referenčnímu.

Povrchový materiál nastavíte na panelu Model v nastavení skořepiny

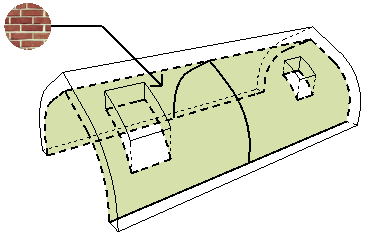

Povrchový materiál skořepiny na refe­renční straně

Jméno povrchového materiálu přiřaze­ného referenčnímu povrchu.

Referenční strana: Membrána skořepiny ("horní" povrch skořepiny.) Sendvičová skořepina: První vrstva sendvičové kon­strukce v nastavení sendviče.

Povrchový materiál nastavíte na panelu Model v nastavení skořepiny

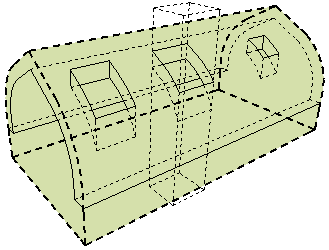

Operační tělesa

Vytažení směrem dolů, nahoru nebo editovatelná.

Volba na panelu Model v nastavení skoře­piny.

Určuje tvar operační hmoty, která je pou­žita při napojování jiných prvků k této sko­řepině.
