Parametr

Krátký popis

Dlouhý popis

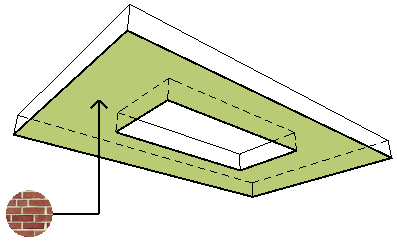

Povrchový materiál spodního povrchu

Jméno povrchového materiálu, který je přiřazen spodnímu povrchu desky.

Dle nastavení desky

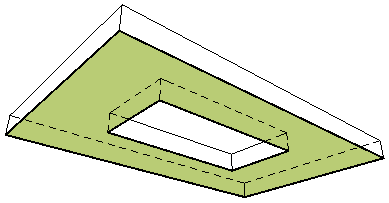

Plocha spodního povrchu

Plocha spodního povrchu desky

Redukováno napojeními a operacemi s tělesy.

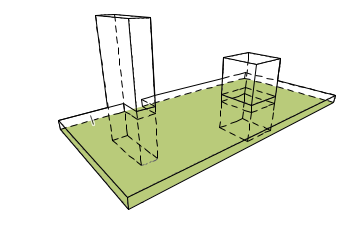

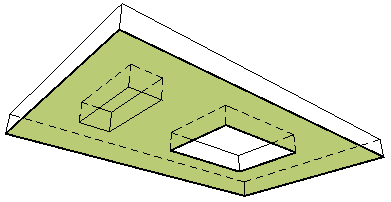

Podmíněná plocha spodního povrchu

Plocha spodního povrchu desky - tato hodnota může být podmíněna výpočtovými pravi­dly.

Podmínka: Odečte plochu pouze těch otvorů, které přesahují rozměry nasta­vené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redu­kovat plochu desky…”).

Redukováno napojeními a operacemi s tělesy.

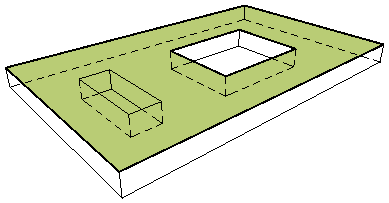

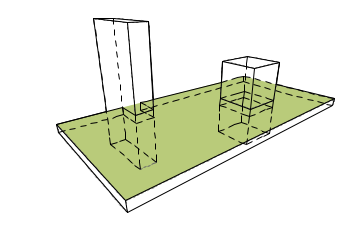

Podmíněná plocha hor­ního povr­chu

Plocha horního povrchu desky - tato hodnota může být podmíněna výpočtovými pravi­dly.

Podmínka: Odečte plochu pouze těch otvorů, které přesahují rozměry nasta­vené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redu­kovat plochu desky…”).

Redukováno napojeními a operacemi s tělesy.

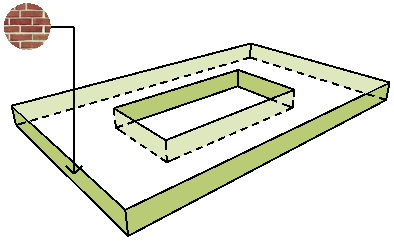

Povrchový materiál hran

Jméno povrchového materiálu přiřaze­ného hranám desky.

Vykáže výchozí povrchový materiál hran desky (dle stavebního materiál). Pro sen­dvičové konstrukce nevykáže nic.

Pokud chcete vykázat všechny povrchové materiály, včetně vlastních materiálů a materiálů sendvičů, použijte tabulky Povr­chové materiály (např. Všechny povr­chové materiály).

Plocha hran

Plocha všech hran desky

Redukováno napojeními a operacemi s tělesy.

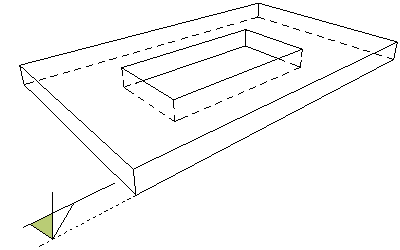

Spodní výška

Výšková úroveň spodního povrchu desky

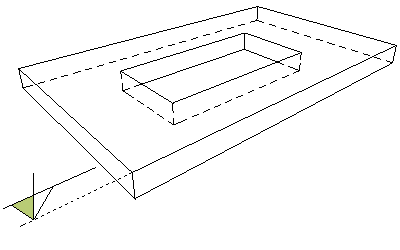

Horní výška

Výšková úroveň horního povrchu desky

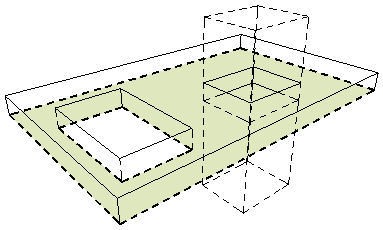

Hrubá plo­cha spod­ního povrchu desky

Plocha spodního povrchu desky včetně plochy všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

Hrubá plo­cha spod­ního povrchu desky s otvory

Plocha spodní strany desky bez plochy všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

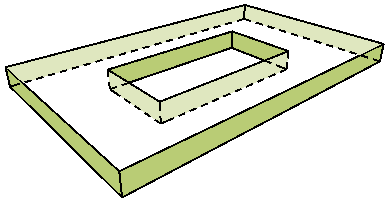

Hrubá plo­cha hran desky

Plocha všech hran desky. Hrany otvorů nejsou započteny.

Redukováno napojeními. Operace s tělesy započítány nejsou

Hrubá plo­cha hran desky s otvory

Plocha všech hran desky včetně plochy hran všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

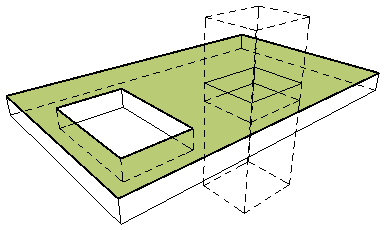

Hrubá plo­cha hor­ního povrchu desky

Plocha horní strany desky včetně plochy všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

Hrubá plo­cha hor­ního povrchu desky s otvory

Plocha horního povrchu desky redu­kovaná o plochu všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

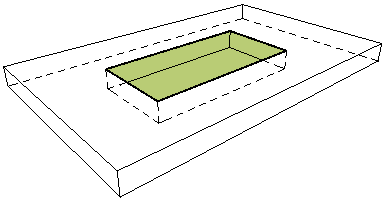

Plocha otvorů

Celková plocha všech otvorů v desce měřená podle polygonu ve 2D.

Operace s tělesy započítány nejsou

Umístění referenční roviny

Na horním nebo spodním povrchu.

U sendvičových desek může být také horní nebo spodní povrch nosné vrstvy.

Referenční rovina desky je nastavena v nastavení desky.

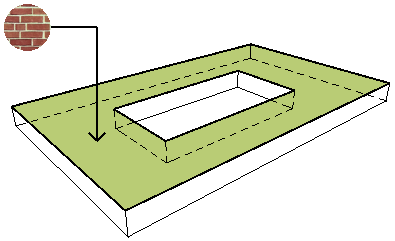

Povrchový materiál horního povrchu

Jméno povrchového materiálu, který je přiřazen hornímu povrchu desky.

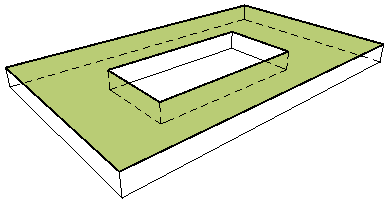

Plocha hor­ního povr­chu

Plocha všech hor­ního povrchu desky.

Redukováno napojeními a operacemi s tělesy.
