Parametr

Krátký popis

Dlouhý popis

Tloušťka vzduchové vrstvy

Tloušťka vrstvy zdi, která je definovaná jako “Vzduchová vrstva”

Vzduchová vrstva je nastavena v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla.

Plocha otvorů ve zdi na vnitř­ním povr­chu analyticky

Plocha všech otvorů ve zdi (okna, dveře, prázdné otvory) na vnitřním povrchu zdi.

Plocha je vypočtena z otvorů, které vzniky vyříznutím GDL objekty.

Plocha otvorů ve zdi na vněj­ším povr­chu analyticky

Plocha všech otvorů ve zdi (okna, dveře, prázdné otvory) na vnějším povrchu zdi.

Plocha je vypočtena z otvorů, které vzniky vyříznutím GDL objekty.

Analytický objem otvorů

Objem otvorů ve zdi (okna, dveře a prázdné otvory).

Objem je vypočten z otvorů, které vzniky vyříznutím GDL objekty.

Nezohledňuje operace s tělesy.

Sdružená šířka dveří

Součet nominálních šířek (jak jsou v nastavení dveří) všech dveří vlože­ných do zdi.

Sdružená šířka oken

Součet nominálních šířek (jak jsou v nastavení oken) všech oken vlože­ných do zdi.

Podmíněná délka na vnitřním povrchu

Délka zdi na vněj­ším povrchu - tato délka může být pod­míněna výpočto­vými pravidly.

Podmínka: Odečte délku otvorů, které přesahují délku nastavenou v menu Volby > Předvolby projektu > Výpočtové jed­notky a pravidla (“Redukovat délku zdi…”).

Podmíněná délka na vnějším povrchu

Délka zdi na vněj­ším povrchu - tato délka může být pod­míněna výpočto­vými pravidly.

Podmínka: Odečte délku otvorů, které přesahují délku nastavenou v menu Volby > Předvolby projektu > Výpočtové jed­notky a pravidla (“Redukovat délku zdi…”).

Podmíněná plocha na vnitřním povrchu

Plocha vnitřního povrchu zdi - tato plocha může být podmíněna výpočtovými pravi­dly.

Podmínka: Odečte plochu otvorů, které přesahují plochu nastavenou v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat plochu zdi…”).

Redukováno napojeními a operacemi s tělesy.

Podmíněná plocha na vnějším povrchu

Plocha vnějšího povrchu zdi - tato plocha může být podmíněna výpočtovými pravi­dly.

Podmínka: Odečte plochu otvorů, které přesahují plochu nastavenou v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat plochu zdi…”).

Redukováno napojeními a operacemi s tělesy.

Podmíněný objem vrstvy zdi na vnitřním povrchu

Objem vrstvy zdi na vnitřním povrchu - tento objem může být podmíněn výpočtovými pravi­dly.

Podmínka: Odečte objem otvorů, které přesahují rozměry nastavené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat objem zdi…”).

Redukováno napojeními a operacemi s tělesy.

Podmíněný objem vrstvy zdi na vnějším povrchu

Objem vrstvy zdi na vnějším povrchu - tento objem může být podmíněn výpočtovými pravi­dly.

Podmínka: Odečte objem otvorů, které přesahují rozměry nastavené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat objem zdi…”).

Redukováno napojeními a operacemi s tělesy.

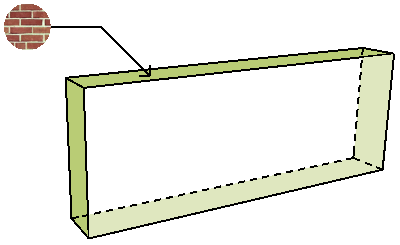

Povrchový materiál hran

Jméno povrchového materiálu přiřaze­ného hranám zdi.

Vykáže výchozí povrchový materiál hran zdi (dle stavebního materiál). Pro sendvi­čové konstrukce nevykáže nic.

Pokud chcete vykázat všechny povrchové materiály, včetně vlastních materiálů a materiálů sendvičů, použijte tabulky Povr­chové materiály (např. Všechny povr­chové materiály).

Koncová tloušťka zdi

Tloušťka konce lichoběžníkové zdi.

Druhá tloušťka, v nastavení zdi pro licho­běžníkovou zeď.

Geomet­rická metoda

Jednoduchá, licho­běžníková nebo polygon.

Hrubá plo­cha zdi na vnitřním povrchu

Hrubá plocha zdi na vnitřním povrchu - včetně plochy všech otvorů

Redukováno napojeními. Operace s tělesy započítány nejsou.

Hrubá plo­cha zdi na vnějším povrchu

Hrubá plocha zdi na vnějším povrchu - včetně plochy všech otvorů

Redukováno napojeními. Operace s tělesy započítány nejsou.

Povrchový materiál vnitřní strany

Název povrcho­vého materiálu, který je přiřazen vnitřnímu povrchu zdi.

Délka refe­renční čáry

Délka referenční čáry zdi.

Délka zdi ve středu

Délka zdi měřená ze začátku na konec v ose zdi

Délka zdi na vnitřním povrchu

Délka zdi měřená ze začátku na konec na vnitřním povrchu zdi.

Délka zdi na vnějším povrchu

Délka zdi měřená ze začátku na konec na vnějším povrchu zdi.

Maximální výška zdi

Výška zdi v jejím nejvyšším bodě.

Ořezání střechou je zohledněno.

Napojení a operace s tělesy jsou ignoro­vány.

Maximální výška vrstvy zdi na vnitřním povrchu

Výška vrstvy zdi v jejím nejvyšším bodě na vnitřním povrchu zdi.

Ořezání střechou je zohledněno.

Napojení a operace s tělesy jsou ignoro­vány.

Maximální výška vrstvy zdi na vnějším povrchu

Výška vrstvy zdi v jejím nejvyšším bodě na vnějším povrchu zdi.

Ořezání střechou je zohledněno.

Napojení a operace s tělesy jsou ignoro­vány.

Minimální výška vrstvy zdi na vnitřním povrchu

Výška vrstvy zdi v jejím nejnižším bodě na vnitřním povrchu zdi.

Ořezání střechou je zohledněno.

Napojení a operace s tělesy jsou ignoro­vány.

Minimální výška vrstvy zdi na vnějším povrchu

Výška vrstvy zdi v jejím nejnižším bodě na vnějším povrchu zdi.

Ořezání střechou je zohledněno.

Napojení a operace s tělesy jsou ignoro­vány.

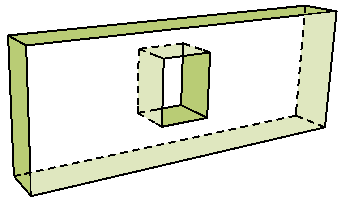

Čistá plo­cha hran

Součet ploch všech hran zdi. Reduko­váno napojeními a operacemi s tělesy.

Čistá plo­cha zdi na vnitřním povrchu

Plocha zdi měřená na jejím vnitřním povrchu.

Redukováno otvory, napojeními a opera­cemi s tělesy.

Čistá plo­cha zdi na vnějším povrchu

Plocha zdi měřená na jejím vnějším povrchu.

Redukováno otvory, napojeními a opera­cemi s tělesy.

Počet sloupů

Počet sloupů, které zeď protíná

Počet dveří

Počet dveří ve zdi

Počet otvorů (počet prázdných otvorů)

Počet prázdných otvorů ve zdi

Počet oken

Počet oken ve zdi

Povrchový materiál vnější strany

Název povrcho­vého materiálu, který je přiřazen vnějšímu povrchu zdi.

Umístění referenční čáry

Jak je v nastavení zdi (vnější, vnitřní povrch nebo střed).

Sendvičové zdi: může být ne vnější a vnitřním povrchu nosné vrstvy nebo na středu nosné vrstvy.

Vnitřní úhel sklonu zdi

Úhel sklonu vnitř­ního povrchu šikmé zdi měřený od svis­lice.

Vnější úhel sklonu zdi

Úhel sklonu vněj­šího povrchu šikmé zdi měřený od svis­lice.

Stejná hodnota jako obecný parametr "Úhel sklonu"

Tloušťka vrstvy zdi na vnitřním povrchu

Sendvičové zdi: Tloušťka vrstvy na vnitřním povrchu zdi.

Tloušťka každé vrstvy je nastavená v menu Volby > Atributy prvků > Sendvi­čové konstrukce.

Tloušťka vrstvy zdi na vnějším povrchu

Sendvičové zdi: Tloušťka vrstvy na vnějším povrchu zdi.

Tloušťka každé vrstvy je nastavená v menu Volby > Atributy prvků > Sendvi­čové konstrukce.

Objem vrstvy zdi na vnitřním povrchu

Čistá tloušťka vrstvy na vnitřním povrchu zdi.

Odečtený objem otvorů ve vrstvě

Redukováno napojeními a operacemi s tělesy.

Objem vrstvy zdi na vnějším povrchu

Čistá tloušťka vrstvy na vnějším povrchu zdi.

Odečtený objem otvorů ve vrstvě

Redukováno napojeními a operacemi s tělesy.

Typ sklonu zdi

Rovná, šikmá nebo šikmá dvojitá.

Jak je definováno na panelu Geometrie a umístění v nastavení zdi
