Parametr

Krátký popis

Dlouhý popis

Průřez trámu

Hranatý, Kruhový nebo Profilový

Tvar průřezu trámu definovaný v okně nastavení trámu.

Úhel sklonu trámu

Úhel šikmých trámů.

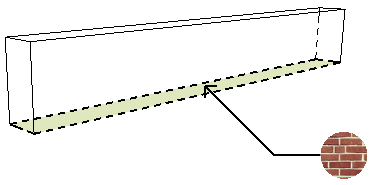

Povrchový materiál spodního povrchu

Jméno povrchového materiálu spodního povrchu trámu.

Dáno stavebním materiálem nebo nasta­vením přepsání povrchových materiálů v nastavení prvku

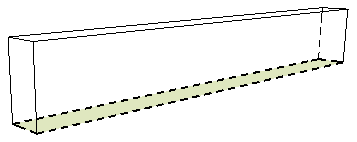

Plocha spodního povrchu

Plocha horního povrchu trámu.

redukováno otvory a operacemi s tělesy

Povrchový materiál konce

Jméno povrchového materiálu obou konců trámu.

Dáno stavebním materiálem nebo nasta­vením přepsání povrchových materiálů v nastavení prvku

Plocha kon­cového povrchu

Plocha obou konců trámu.

Plocha obou konců trámu.

Povrchový materiál profilu

Jméno povrchového materiálu přiřaze­ného obvodu trámu.

Používají profilové a kruhové trámy, které mají pouze jeden povrchový materiál kolem dokola. (Shodný s parametrem povrchový materiál levé strany.)

Výška otvoru

Výška nebo průměr prvního vloženého otvoru v trámu.

Stejná hodnota "Výška nebo průměr otvoru" na panelu Otvor v nastavení trámu.

Počet otvorů

Celkový počet otvorů v trámu

Umístění otvoru od referenční čáry

Vzdálenost osy prv­ního vloženého otvoru od refe­renční osy trámu.

Stejná hodnota jako Umístění na panelu Otvor v nastavení trámu.

Šířka otvoru

Šířka prvního vlože­ného otvoru trámu.

Stejná hodnota jako "Výška otvoru" na panelu Otvor v nastavení trámu.

Plocha hran otvorů

Celková plocha všech otvorů trámu.

Plocha otvorů

Celková plocha otvorů ve trámu vypočtená na jedné straně.

Objem otvorů

Celkový objem otvorů v trámu

Plocha otvorů trámu násobená šířkou trámu.

Plocha levého povrchu

Jméno povrchového materiálu levého povrchu trámu.

Dáno stavebním materiálem nebo nasta­vením přepsání povrchových materiálů v nastavení prvku.

“Levá” a “pravá” strana jsou určeny podle směru referenční osy trámu. Směr refe­renční osy se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

Plocha levého povrchu

Plocha levého povr­chu trámu.

redukováno otvory a operacemi s tělesy

“Levá” a “pravá” strana jsou určeny podle směru referenční osy trámu. Směr refe­renční osy se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

Délka nalevo

Délka levé strany trámu.

“Levá” a “pravá” strana jsou určeny podle směru referenční osy trámu. Směr refe­renční osy se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

Pokud chcete vykázat délku referenční osy trámu, použijte parametr Délka ve 3D (kategorie Obecné).

Délka napravo

Délka pravé strany trámu.

“Levá” a “pravá” strana jsou určeny podle směru referenční osy trámu. Směr refe­renční osy se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

Pokud chcete vykázat délku referenční osy trámu, použijte parametr Délka ve 3D (kategorie Obecné).

Odsazení

Odsazení trámu od referenční čáry.

Výchozí hodnota je nula. Zadáním hod­noty odsazení posunete trám od jeho referenční osy.

Plocha pra­vého povr­chu

Jméno povrchového materiálu pravého povrchu trámu.

Dáno stavebním materiálem nebo nasta­vením přepsání povrchových materiálů v nastavení prvku

“Levá” a “pravá” strana jsou určeny podle směru referenční osy trámu. Směr refe­renční osy se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

Plocha pra­vého povr­chu

Plocha pravého povrchu trámu.

redukováno otvory a operacemi s tělesy

“Levá” a “pravá” strana jsou určeny podle směru referenční osy trámu. Směr refe­renční osy se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

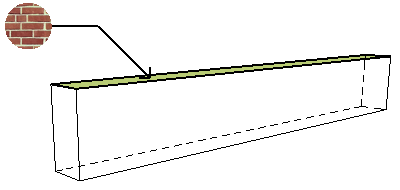

Povrchový materiál horního povrchu

Jméno povrchového materiálu horního povrchu trámu.

Dáno stavebním materiálem nebo nasta­vením přepsání povrchových materiálů v nastavení prvku

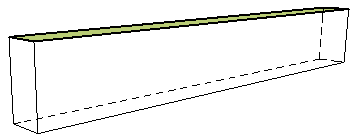

Plocha hor­ního povr­chu

Plocha horního povrchu trámu.

redukováno otvory a operacemi s tělesy
