Výpočet plochy vrstvy/průřezu

Pole Plocha průmětu vrstvy/průřezu umožňuje vypsat plochu jakéhokoli komponentu základní, sendvičové nebo profilové zdi.

Poznámka: Morfy a základní sloupy bez obkladu tvoří výjimku: plocha vrstvy nelze u těchto prvků vypočítat.

Objem a plocha vrstvy/průřezu jsou dostupné jako GDL požadavek pro potřeby seznamů a objektů vlastností. Nicméně objem a plocha vrstvy/průřezu nemůžou být zobrazeny jako parametry ve objektech, např. v popisce.

Podobná témata:

Plochy vrstev základních a sendvičových prvků

Plocha průřezů vlastních profilů

Plochy vrstev základních a sendvičových prvků

U většiny prvků je vypočtená plocha definovaná průmětem do virtuální roviny, která prochází středem vrstvy/komponentu.

Sledujte video

Sledujte video

V následující tabulce jsou zobrazeny podrobnosti o výpočtu ploch pro všechny typy prvků.

Základní nebo sendvičový prvek

Která rovina je použita pro výpočet Plochy průřezu vrstvy/

průřezu?

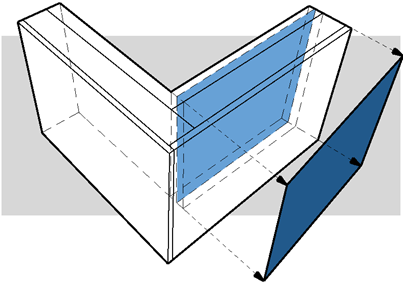

Základní přímá zeď

Svislá rovina procházející středem vrstvy.

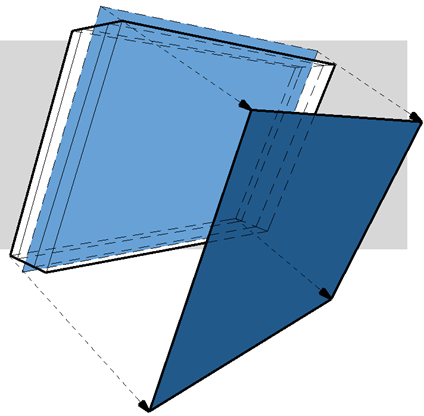

Šikmá zeď

Šikmá rovina procházející středem vrstvy.


Zakřivená zeď

Svislá válcová plocha procházející středem vrstvy.

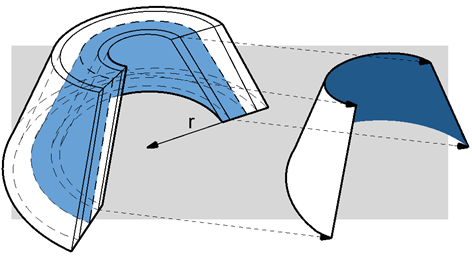

Zakřivená šikmá zeď

Rovina části jehlanu procházející středem vrstvy.

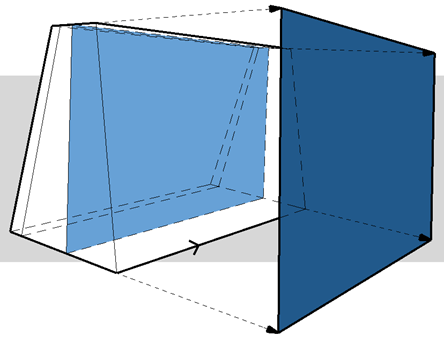

Dvojitě šikmá zeď

Rovina vrstvy s proměnnou tloušťkou, která je blíže referenční čáře zdi.


Lichoběžníková zeď

Rovina vrstvy s proměnnou tloušťkou, která je blíže referenční čáře zdi.


Polygonální zeď

Rovina (roviny) svislého polygonu definované referenční hranou.


střecha

Rovina střechy.

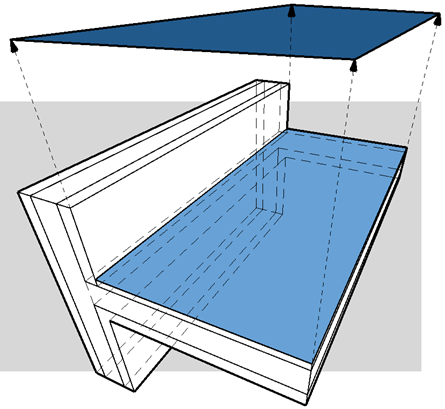

deska

Rovina desky.

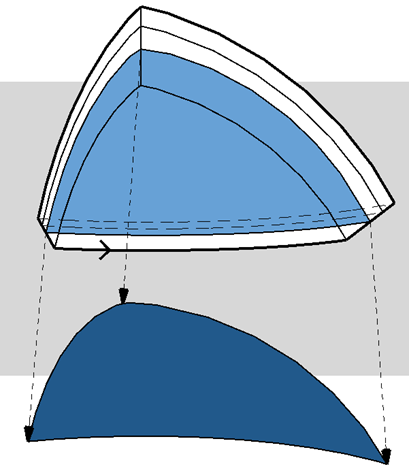

Skořepina

Rovina vrstvy, která je nejblíže referenční rovině skořepiny


síť

Referenční rovina sítě

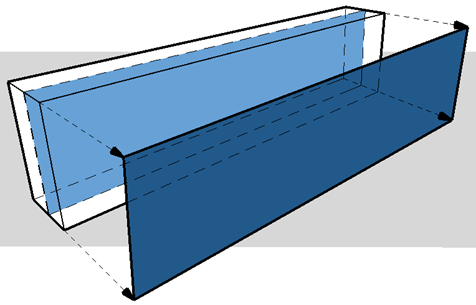

Rovní trám

Svislá rovina trámu


Sloup bez obkladu

Není vypočtena plocha vrstvy/průřezu.

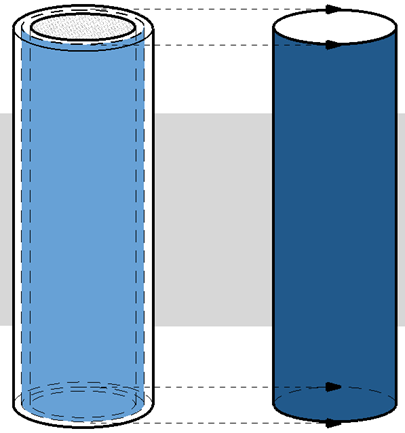

Sloup s obkladem (kruhový)

Kruhový sloup s obkladem: Válcová plocha ve středu vrstvy obložení.

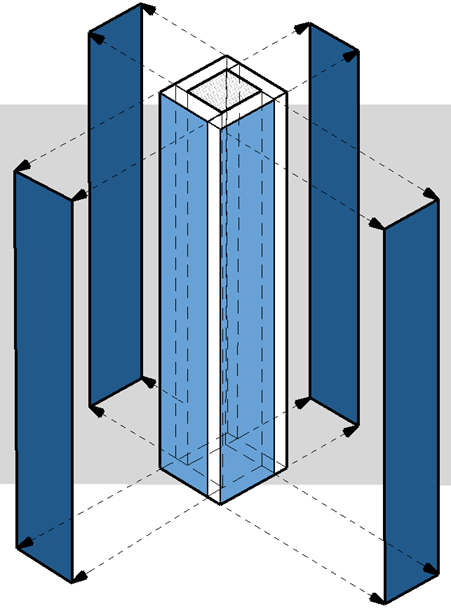

Sloup s obkladem (obdélníkový)

Program vypočte plochu obkladu jako čtyři samostatné plochy, kdy je použita svislá rovina každé části.


Morf

Není vypočtena plocha vrstvy/průřezu

Plocha průřezů vlastních profilů

Může být vypočtena plocha každého průřezu vlastního profilu.

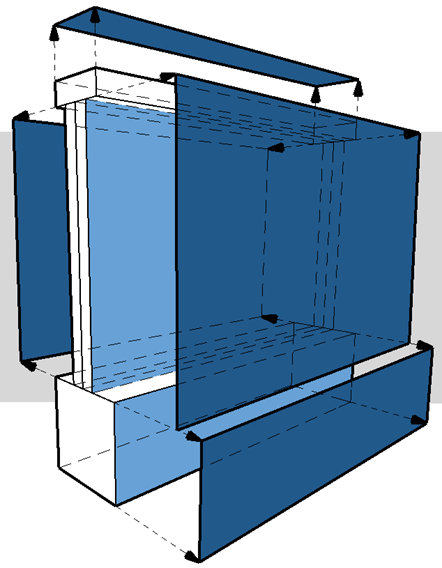

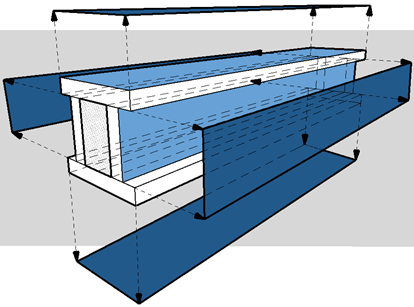

14_Complex_Profile_Wall.PNG     14_Complex_Beam_02.PNG

Pro vypisování ploch těchto průřezů profilu můžete nastavit:

které části by měly být vypsány v tabulce.

která rovina bude použita jako základ pro výpočet každého průřezu

Tyto funkce jsou popsány níže.

Výběr průřezu profilu pro vykazování ploch

1.V okně správce profilů označte průřez.

2.Ve správci profilů (Volby > Vlastní profily > Správce profilů) aktivujte volbu Vypsat plochu průřezu pro každý průřez, který chcete vykázat v tabulce.

V tomto příkladu upravujeme cihlovou zeď se základem. Volba pro obklad je zapnutá, takže tato vrstva bude započtena do tabulky. Nicméně základ není v tuto chvíli podstatný, proto je volba vypnutá.

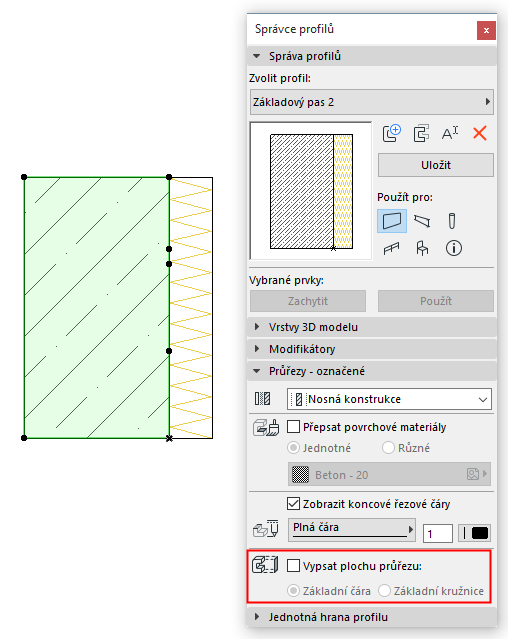

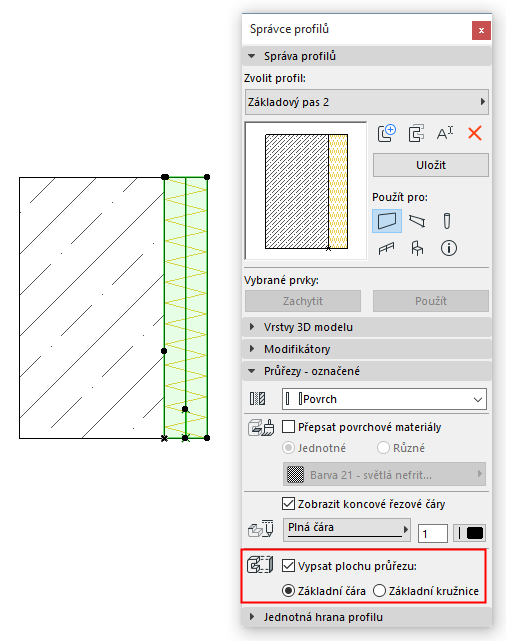

ComponentAreaPM_1.png   ComponentAreaPM_2.png

Vypsání plochy průřezu: Vypnuto pro obklad, zapnuto pro základ

3.Tlačítkem Uložit profil potvrdíte změny.

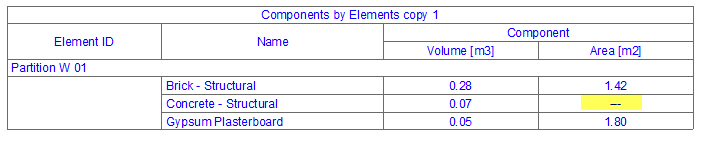

4.Plocha betonového základu nebude v tabulce zobrazena.

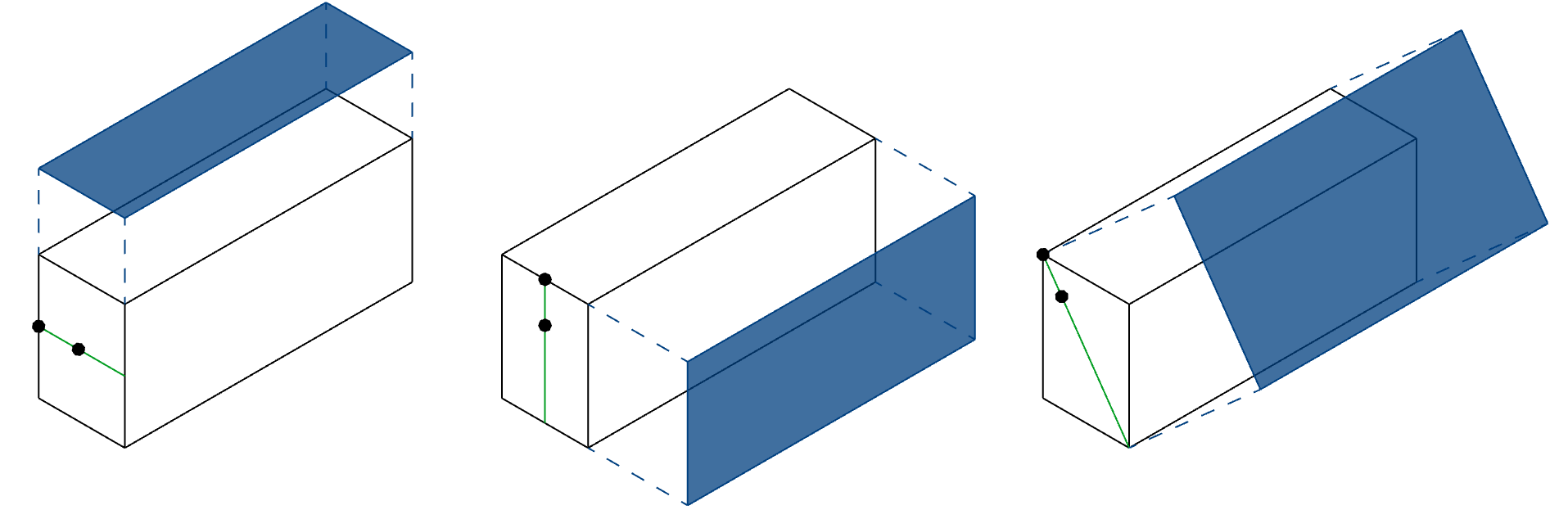

Nastavení výpočtu plochy průřezu profilu

Způsob výpočtu plochy průřezu můžete upravit graficky pomocí základní čáry nebo základní kružnice ve Správci profilů.

Základní čáru použijte pro výpočet ploch průřezů promítaných do roviny reprezentované jednoduchou čárou. Ve výchozím nastavení je základní čára umístěna ve směru delší strany segmentu.


Základní kružnici použijte pro výpočet ploch obloukových průřezů.

Poznámka: Aby byly základní čáry viditelné ve správci profilů (bez ohledu na výběr průřezu), musí být zapnutá volba v menu Zobrazení > Volby zobrazení > Základní čára/kružnice ploch průřezů.

V tomto příkladu potřebujete plochu obecného sloupu na jeho vodorovném povrchu.

1.Ve Správci profilů označte průřez.

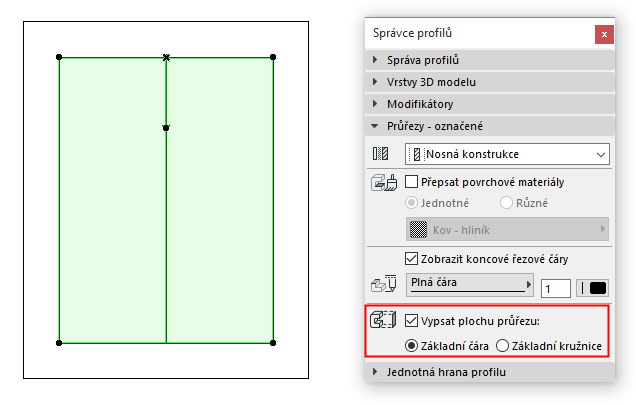

2.Zapněte volbu Vypsat plochu průřezu.

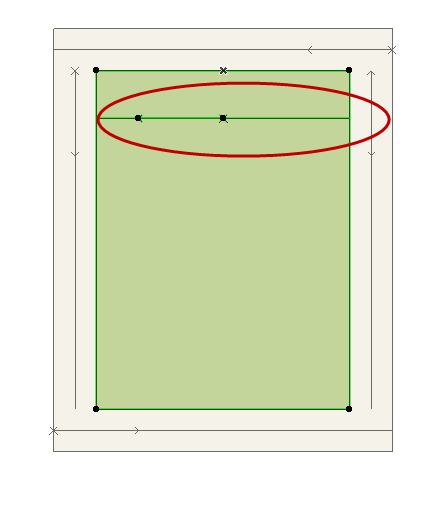

3.Základní čára průřezu je orientovaná svisle - což neodpovídá požadavku. V okně Správce profilů čáru vyberte a otočte ji do vodorovného směru.

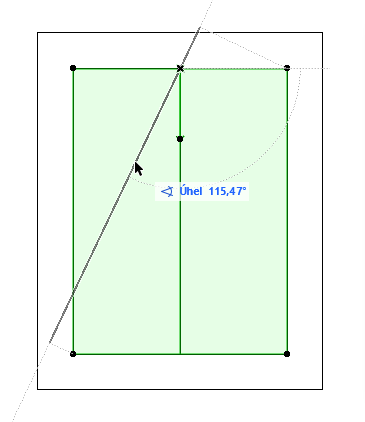

ComponentAreaPM_4.png     ComponentAreaPM_5.png

4.Tlačítkem Uložit profil potvrdíte změny.

5.Vodorovná plocha sloupu bude vykázána v tabulce.

Obecné informace o úpravách ve Správci profilů najdete zde: Správce profilů.
