jsou pouze výkresové výplně a jsou tedy dostupné pouze v nabídce nástroje výplň. (Výkresové výplně jsou nakresleny rukou pomocí nástroje výplň.)
Účelem gradientových výplní je vylepšit grafické zobrazení architektury; neoznačují fyzické vlastnosti, proto jsou dostupné pouze pro 2D výplně vytvořené pomocí nástroje Výplň (výkresové výplně). Gradientové výplně nelze použít na konstrukční prvky (tzn. nejsou dostupné jako řezové nebo povrchové výplně).

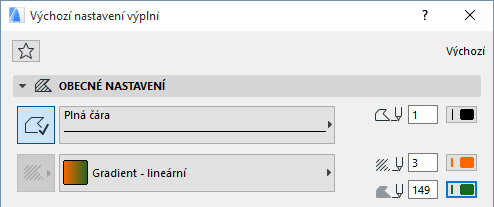

Chcete-li vytvořit lineární gradientovou výplň, vyberte dvě různé barvy pera (popředí a pozadí) v panelu Obecné nastavení dialogového okna nastavení výplně.

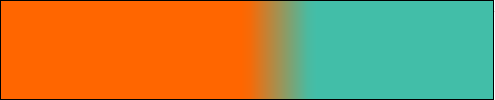

Při umísťování Výplně uvidíte, že vzor je směs dvou barev, mezi kterými je oblast přechodu.

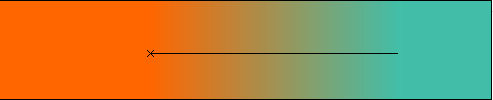

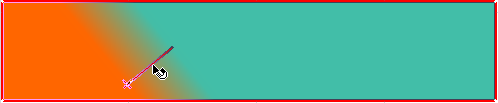

Umístění, úhel a velikost oblasti přechodu lze upravit pomocí úchytu výplně, pokud je zapnuta volba Zobrazit pomůcky kresby a editace po výběru Zobrazení > Možnosti zobrazení na obrazovce.

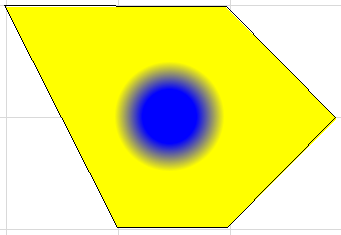

Dalším typem gradientové výplně je radiální výplň, která má obecně kruhový tvar. V tomto případě dvě barvy pera (popředí a pozadí) určují v tomto pořadí vnitřní (u jádra) a vnější barvy gradientové výplně.
Pomocí úchytu výplně můžete upravit počátek gradientové výplně, rozsah obou barev i oblast přechodu.

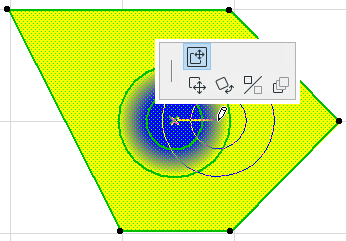

Poznámka: Při přesunutí úchytu výplně v malé paletce klikněte na ikonu Přesunout sub-prvek.
