Vytvoření nebo úprava obrázkové výplně

Obrázkové výplně mohou být použity jako popředí výkresových nebo povrchových výplní.

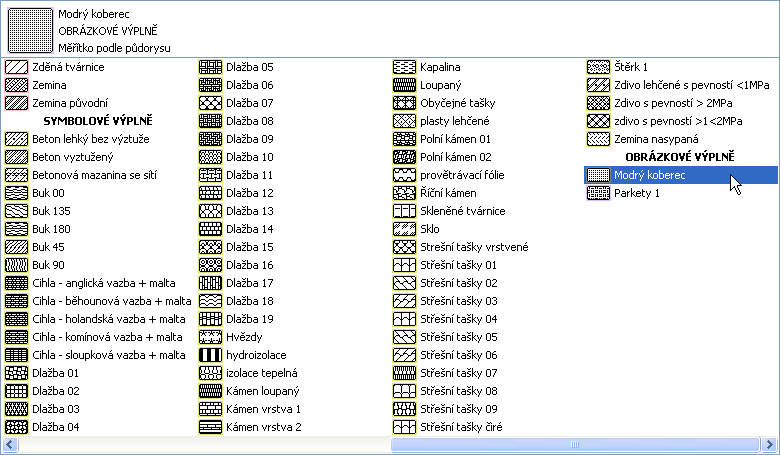

Implicitně jsou v ARCHICADu dvě obrázkové výplně. Další si můžete sami vytvořit.

Vytvoření nové obrázkové výplně

1.Otevřete Volby > Atributy prvku > Výplně.

2.Klikněte na tlačítko Nová.

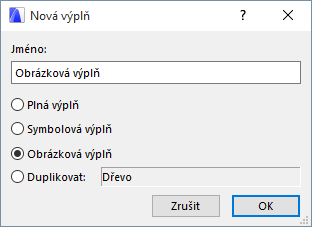

3.V okně  Nová výplň zvolte Obrázková výplň.

4.Zobrazí se dialogové okno Výplně. Na panelu Dostupnost a zobrazený vzor nastavte typ nové obrázkové výplně - výkresová a/nebo povrchová.

5.Na panelu Textura výplně klikněte tlačítko na Načíst obrázek, které vás přepne do okna knihoven. Vyberte požadovaný obrázek a tlačítkem OK ho potvrďte.

6.V poli Příklad můžete nastavit jednotku textury zobrazenou v náhledu.

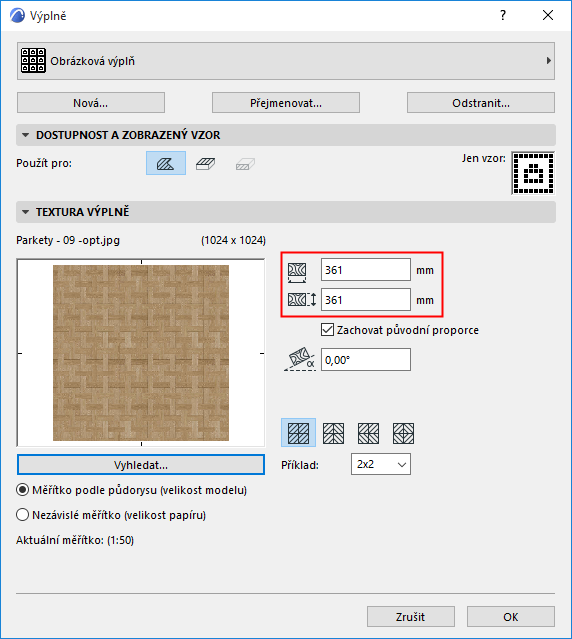

7.Pomocí voleb Velikost obrázku dolaďte velikost a vzor obrázku vaší obrázkové výplně.

Zachovat původní proporce Zaškrtněte toto tlačítko, jestli chcete spojit hodnotu vodorovné a svislé velikost obrázku, tak že obrázek není  zdeformovaný při změně jeho velikosti.

Úhel: Zadejte úhel, jestliže chcete rotovat obrázek.

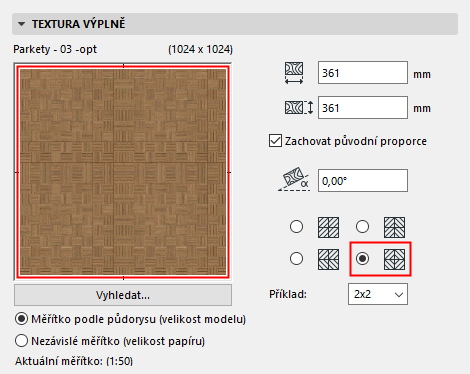

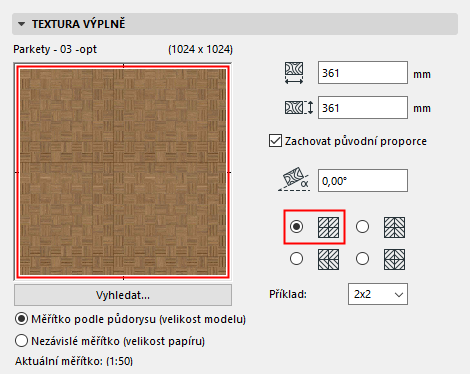

8.Pomocí Metody zrcadlení nastavte vzor opakování vaší obrázkové výplně: vyberte, zda se bude vzor zrcadlit svisle, vodorovně, oběma, nebo žádným směrem.

Chcete-li určit vztah mezi výplněmi a měřítkem projektu, použijte dvě volby.

Viz také Měřítko výplně.

9.Kliknutím na OK uložíte nově vytvořenou výplň do atributů projektu.
