Sjednocení 2D prvků do lomené čáry
Spojené čáry, oblouky a lomené čáry lze transformovat do jediné lomené čáry nebo křivky.
•Označte všechny spojené prvky.
•Vyberte příkazy Úpravy > Změnit tvar > Sjednotit.
Atributy posledního označeného prvku budou použity na celou sjednocenou sadu prvků.
Příkazem Sjednotit můžete sjednotit i více označených a spojených sad prvků.
Poznámka: Chcete-li sjednotit seskupené položky, je nutné nejdříve Uvolnit skupiny.
Viz také Průsečík dvou prvků.
Otevření uzavřené lomené čáry odstraněním jednoho z jejích segmentů:
•Aktivujte nástroj Šipka.
•Klikněte s klávesou Ctrl (nebo s klávesou Cmd) na čárový segment, který chcete odstranit.
Poznámka: Použijte stejný postup pro rozdělení lomené čáry alespoň se třemi segmenty do dvou nezávislých lomených čar.
Rozbití lomené čáry
1.Označte lomenou čáru.
2.Použijte příkaz Úpravy > Změna tvaru > Rozbít do aktuálního zobrazení.
Výsledkem jsou seskupené čáry a oblouky. Skupiny můžete zrušit.
Viz také Rozbít do aktuálního zobrazení.
Čárkované lomené čáry: Po segmentech nebo Průběžné
Čárkovaným lomeným čarám můžete nastavit způsob, jak bude jejich vzor napojován v uzlech.

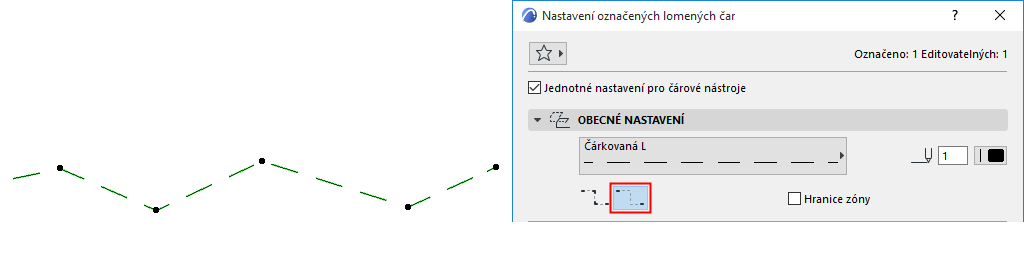

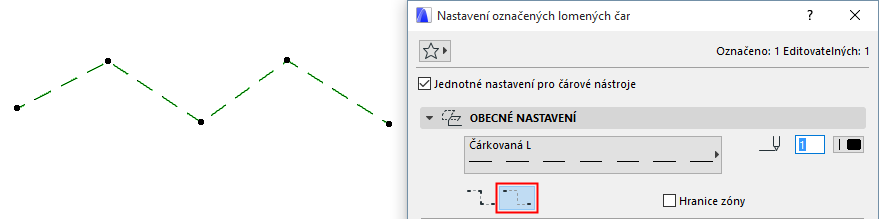

Rozmístění čárkovaného vzoru podél celé lomené čáry

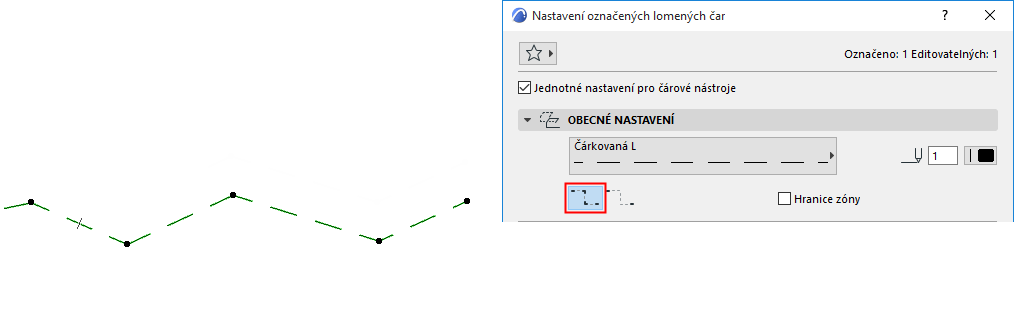

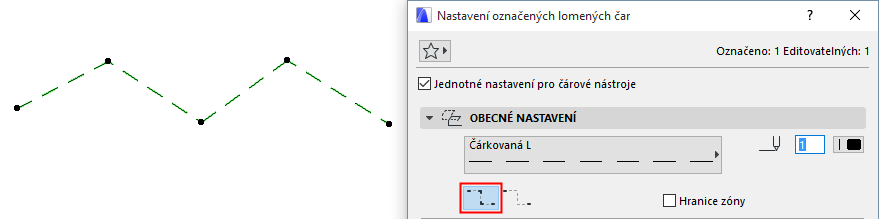

Rozmístění čárkovaného vzoru podél segmentu
