Kótování tloušťky zdí nebo desek

Zdi v půdorysu/řezu a desky v řezu:

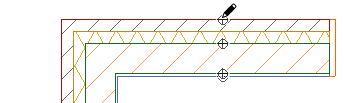

1.Aktivujte lineární kótu a klikněte na obrysové čáry prvků, které chcete okótovat.

2.Na povrchu/vrstvách a/nebo referenčních čárách budou vytvořeny referenční body (záleží na nastavení v Podrobnostech kóty - viz níže).

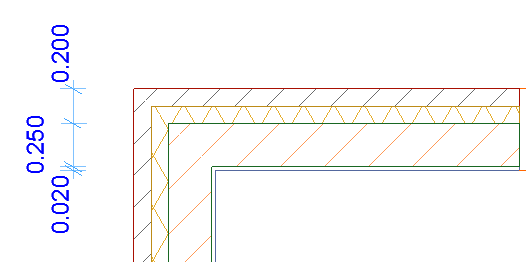

3.Dvojklikem dokončíte kótovací řetězec a kurzorem ve tvaru kladiva kótu umístěte.

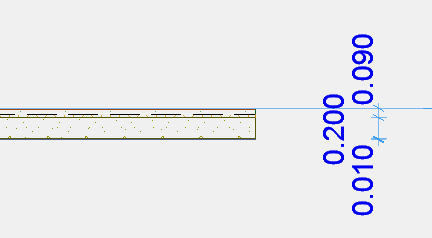

V řezu můžete stejným způsobem okótovat tloušťku desky:

Pokud na řetězovou zeď umístíte více kótovacích bodů tloušťky zdi, zobrazí se jen kóty na zdech, které jsou kolmé na kótovací řetězec.

Související téma:

Tloušťka jedním kliknutím

Automatické kótování vrstev sendvičových/profilových konstrukcí

Automatické kótování jednotlivých vrstev a/nebo referenčních čar sendvičových nebo profilových prvků:

1.Otevřete panel Detaily kóty v okně nastavení (nebo odpovídající volby v Infopaletce).

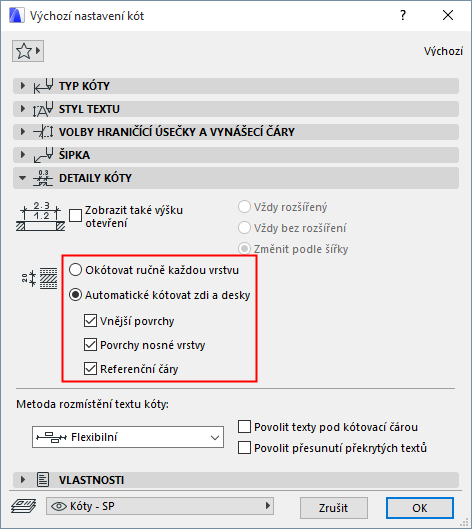

2.Vyberte automatickou metodu a volbu kótování.

Abyste získali kótu se všemi potřebnými částmi, můžete aktivovat více voleb současně.

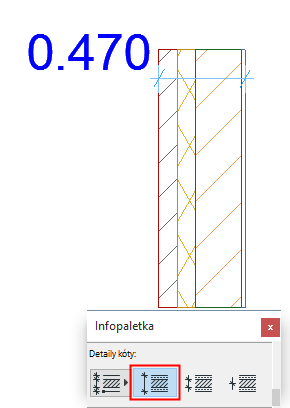

Vnější povrchy

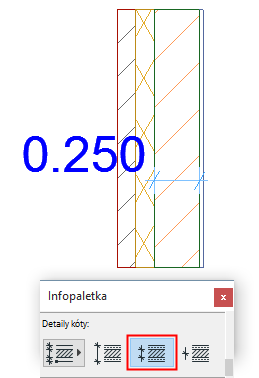

Povrchy nosné vrstvy

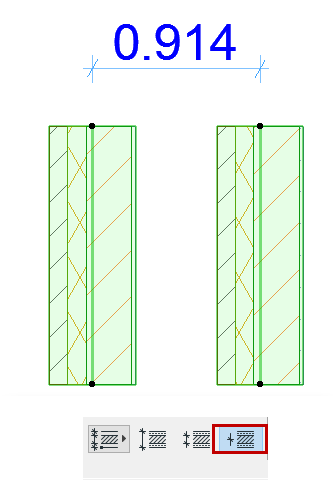

Referenční čáry kót
