Výškové kóty jsou značky výškové úrovně, které zobrazují výšku podlaží nebo svislou výšku prvku podél osy Z. Jsou dostupné v okně půdorysu a pracovního listu/detailu.
Výškové prvky jsou asociativní s následujícími prvky:
•Deska
•Síť
•Střecha (samostatná a složená)
•Skořepina
•Schodiště (a prvky schodiště)
Poznámka: V oknech řezů, pohledů a interiérových pohledů použijte konstrukční metodu Výška nástroje Kóta. Viz Výškové kóty.
1.Aktivujte nástroj Výšková kóta.
2.Přesuňte kurzor myši na prvek nebo prostor, jehož výšku chcete okótovat.
–Pokud kurzor posunete nad více prvků, informační okno vám nabídne stisknutí klávesy Tab, kterou můžete přepínat mezi jednotlivými prvky.
–Zvýraznění vám ukáže, který prvek bude okótován.
–Kurzor nebude detekovat roviny povrchů nad hlavou (kromě desek a sítí).
–Pokud je zapnutá funkce Přitažlivost, kurzor bude zvýrazňovat pouze vybraný typ prvků. Viz níže.
3.Kliknutím vložíte výškovou kótu.

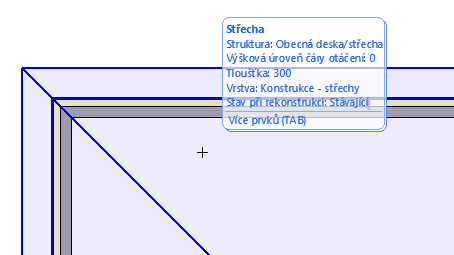

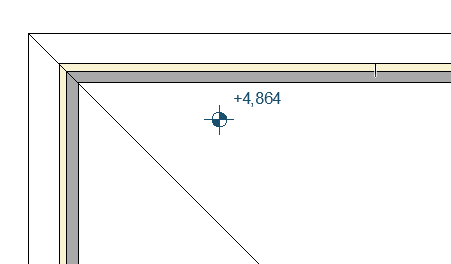

Výšková kóta na rovině střechy.

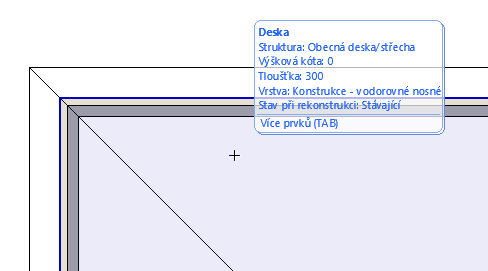

Výšková kóta na desce.
Výšková kóta na stupnici, podestě a konstrukci podesty

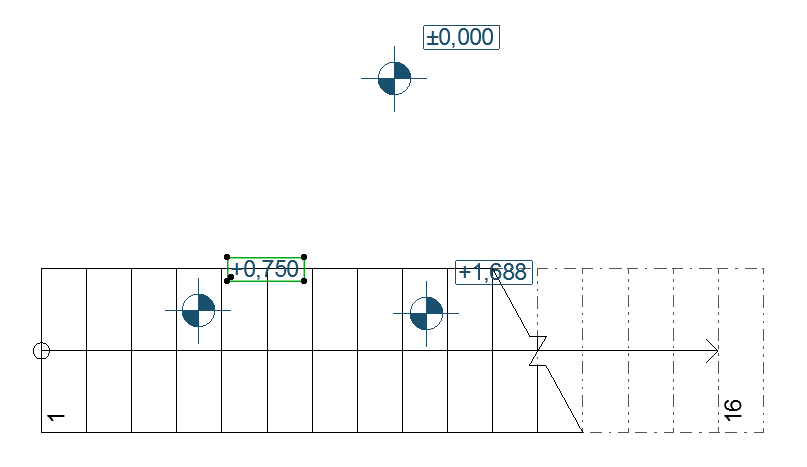

Při vkládání výškové kóty na prvek schodiště se pomocí klávesy TAB ujistěte, že máte vybraný (bude zvýrazněný) správný prvek, kliknutím pak kótu vložte:
Poznámka: Části schodiště mohou být zvýrazněny a vybrány pouze pokud je viditelnost jejich symbolu (Čáry stupňů schématu a Výplň schématu) zapnutá ve Volbách zobrazení modelu nebo v nastavení schodiště.
Výšková kóta se zapnutou přitažlivostí

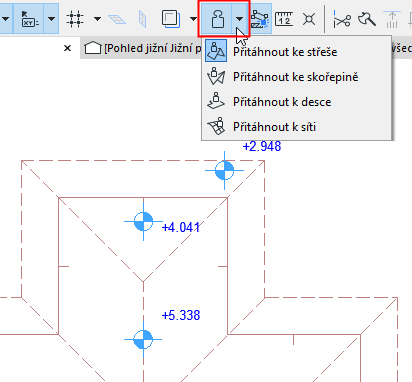

Pokud je zapnutá funkce přitažlivost, může být výšková kóta vložena pouze na konkrétní typ prvku (buď deska, střecha, skořepina nebo síť).
Více informací naleznete v tématu Přitažlivost.
Asociativita výškových kót
Výškové kóty zůstanou propojeny s prvky, na které byly vloženy, i když se poté ocitnou mimo obrysy těchto prvků. Pokud je výšková kóta mimo obrysy prvku, ke kterému je připojena, její hodnota se změní podle následujících pravidel:
•U desek nedojde ke změně: hodnota je stejná, jako kdyby se výšková kóta stále nacházela uvnitř obrysu desky.
•U střech se zobrazená hodnota počítá z promítnutého prodloužení střechy (tj. jaká by daná hodnota byla).
•U sítí se zobrazí výška podlaží (i když výšková kóta zůstane připojena k síti).
Nastavení nástroje Výšková kóta
Zadejte výšku značky výškové kóty.
Úhel natočení: Zadejte úhel natočení značky výškové kóty. Text se otočí spolu s ní, aby si zachoval původní vztah k symbolu značky.
Typ značky: Po kliknutí na nabídku můžete zadat typ značky výškové kóty.
Panel Styl textu výškové kóty
Viz Další volby textových stylů (Kóta, Popiska, Text).

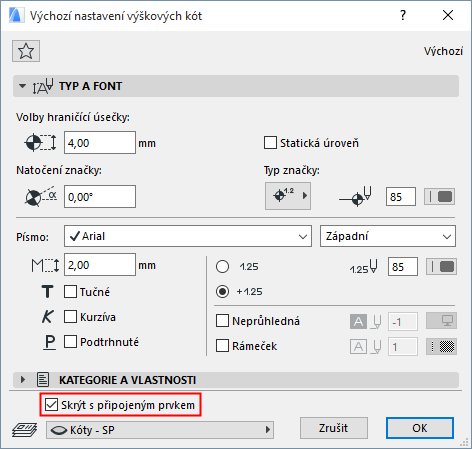

Skrýt s připojeným prvkem
Ve výchozím nastavení budou Výškové kóty skryty s asociovaným prvkem (např. ve skryté vrstvě). Pokud chcete výškové kóty zobrazit bez ohledu na asociovaný prvek, vypněte tuto volbu.
