Symbolové popisky pro informace o prvcích

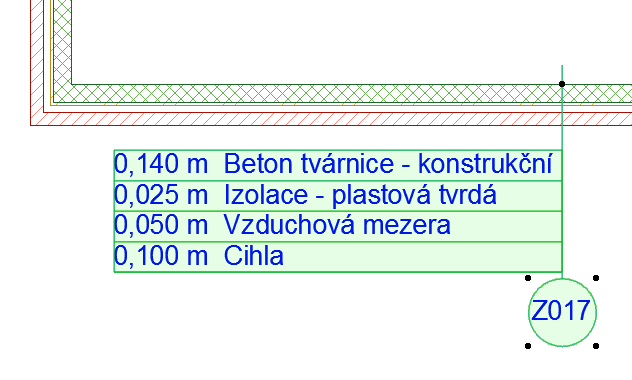

V symbolových popiskách můžete zobrazit všechny druhy informací o prvcích, např. skladbu vrstev sendvičové zdi.

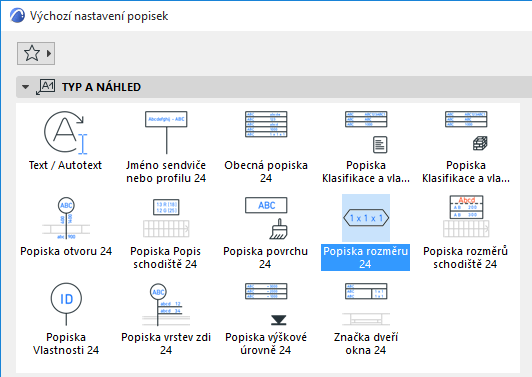

Symbolové popisky jsou GDL objekty. Jsou dostupné v nabídce popisek nástroje Popiska spolu s popiskou Text/Autotext.
Následující popisky jsou standardní popisky v INT verzi knihovny ARCHICADu. Knihovny jiných lokalizovaných verzích ARCHICAD se můžou lišit, aby vyhovovaly lokálním standardům.
|
|
Popiska Klasifikace a vlastnosti |
Parametry prvků Klasifikace a vlastnosti IFC vlastnosti |
|
|
Popiska Klasifikace a vlastnosti komponentu |
Klasifikace a vlastnosti komponentů prvku |
|
|
Jméno sendviče nebo profilu |
ID prvku / modulu |
|
|
Popiska rozměru |
Rozměry Plocha Objem |
|
|
Značka dveří okna |
ID prvku / modulu Rozměry Povrchové materiály |
|
|
Popiska výškové úrovně |
Výškové rozměry |
|
|
Obecná popiska |
ID prvku / modulu Jméno Výškové rozměry Rozměry Plocha Objem Seznam vrstev Jméno sendviče / profilu / stavebního materiálu Povrchové materiály |
|
|
Popiska otvoru |
ID dveří/okna Rozměry Vlastnosti |
|
|
Popiska vlastností |
ID prvku / modulu Jméno Hodnoty vlastností |
|
|
Popiska vrstev |
Vlastnosti stavebních materiálů ID prvku / modulu Rozměry Seznam vrstev |
|
|
Popiska Popis schodiště |
Rozměry Parametry |
|
|
Popiska rozměrů schodiště |
Rozměry specifické pro schodiště (šířka, výška podstupnice, délka stupně, počet podstupnic) |
|
|
Popiska povrchu |
Povrchové materiály |
Viz také Popisování lehkých obvodových plášťů.
Viz také Výběr povrchového materiálu (pro popisku povrchu).
Ne každá popiska může být vložena na jakékoli prvky. Pokud například vložíte popisku oken dveří na sloup, “náhradní” text vás upozorní na chybu.

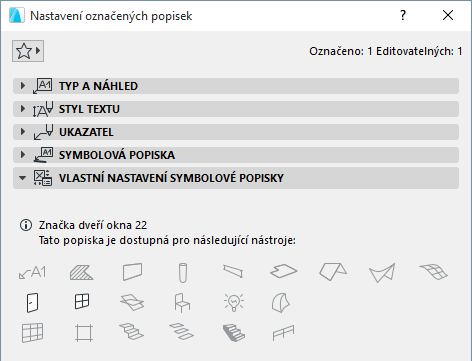

Poznámka: Ve vlastním nastavení každé popisky jsou zobrazené informace o typech prvků, na které lze popisku použít.
Více informací naleznete v oddílu Vlastní nastavení symbolových popisek.
Můžete si také vytvořit vlastní popisku tvořenou 2D prvky a autotexty.
