Přidání výpisu velikosti plochy k výplni

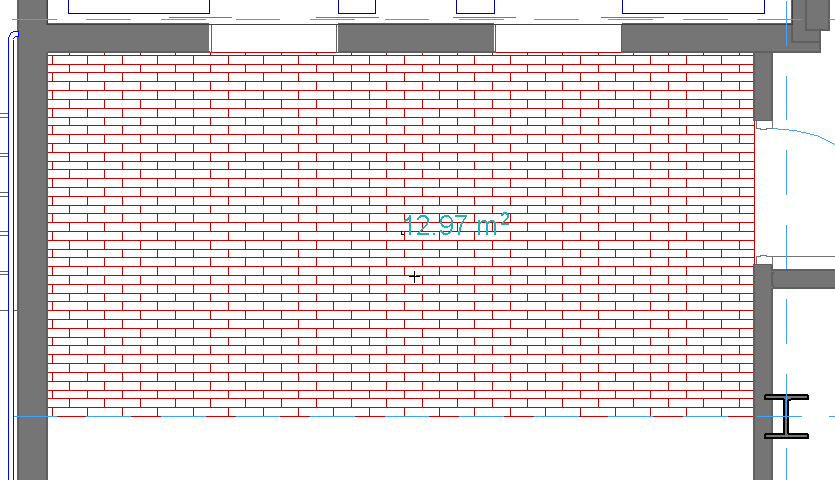

V nastavení výplně v záložce Obecné nastavení aktivujte volbu Vypsat velikost plochy. Po vytvoření výplně se kurzor změní na kladívko, kliknutím určíte umístění textu.

Vytvoří se textový blok s vypočítanou plochou výplně. Nastavení textu bude stejné jako aktuální předvolby textu v nastavení kót. Tento text bude zobrazen vždy vodorovně, i když bude výplň otočena nebo zrcadlena nebo bude natočen samotný pohled.

Viz Nastavit orientaci.

Poznámka: Pokud jsou ve výplni otvory, jsou odečteny z plochy výplně.

Chcete-li upravit nastavení písma nebo dokonce obsah textu, označte jen text (nikoli samotnou výplň) a upravte  (v takovém případě se poslední příkaz pro úpravy Infopaletce změní na nastavení textu kóty). Styl textu výplně (pokud je zobrazený) je uložen v oblíbeném nastavení výplně.

Viz také Nastavení popisu kót.

Poznámka: Oblíbená textového nástroje můžete přiřadit textovým položkám v kótách, popiskách a textech výplní.

Jednotky měření a přesnost velikosti plochy se nastavují v předvolbách v záložce kóty (Volby > Předvolby projektu > Kóty).

Text vypsané plochy výplně bude zobrazen vždy vodorovně, bez ohledu na natočení pohledu.
