Pravidla generování modelu pro analýzu konstrukce
Pravidla generování analytického modelu jsou určena pro optimalizaci modelu určeného pro export do softwarů pro jejich analýzu.
Aktuální pravidla generování jsou použita automaticky při zobrazení analytického modelu - není třeba je samostatně zapínat.
Každá sada pravidel generování zahrnuje:
•Pravidla adaptace: Tato pravidla upravují (natahují, ořezávají nebo odsazují) 1D a 2D členy tak, aby byla zachována návaznost v uzlech. Návaznost je předpokladem úspěšné analýzy, protože nenapojené uzly způsobují chyby.
•Uložení hran/uzlů: Určuje obecná pravidla pro uložení hran/konců, které nemají žádné napojení. (Může se hodit, pokud cílový software považuje všechna taková napojení jako “Pevná”.)
•Filtrování otvorů: Určuje pravidla, na jejichž základě jsou v modelu ignorovány velice malé otvory a krátké 2D členy.

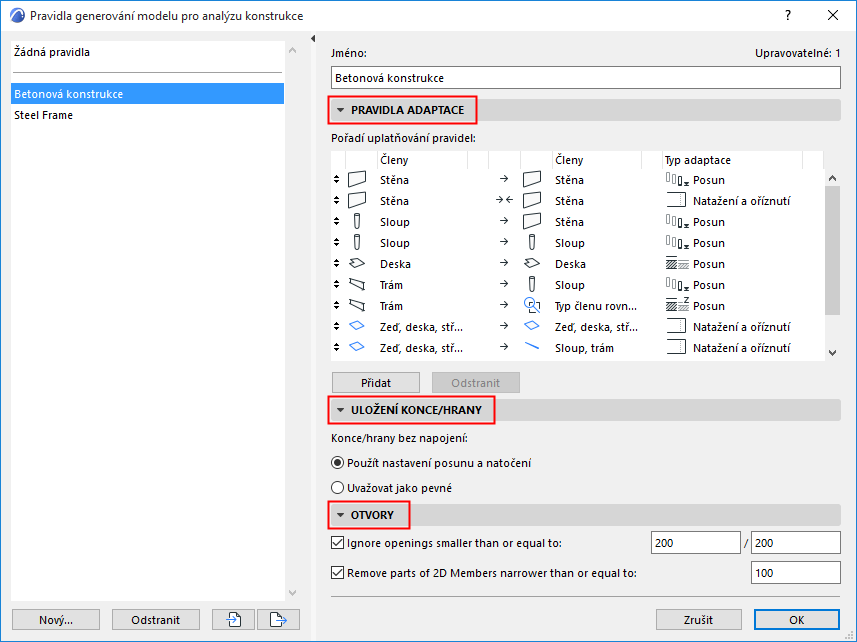

Toto okno najdete zde:
•3D model > Pravidla generování modelu pro analýzu konstrukce
•Nástrojová lišta Model pro analýzu konstrukce
Výchozí šablona obsahuje několik přednastavených pravidel (plus volbu Žádná pravidla). Vyzkoušejte výchozí.
Pokud chcete pravidla změnit, tlačítkem Nové vytvořte kopii označené sady pravidel a upravte je podle potřeby.
Podrobné nastavení pravidel generování jsou popsány v následujících kapitolách:
