Pro každý 1D a 2D člen analytického modelu můžete nastavit hodnoty uložení konce resp. hrany.
Hodnoty posunu (U) a otočení (Fi) vyjadřují přenos sil na koncích nebo hranách konstrukčního členu v tříosém lokálním souřadnicovém systému (x, y a z).
Hodnoty nemají žádný vliv na fyzický model, jsou ale klíčové pro analýzu konstrukce.

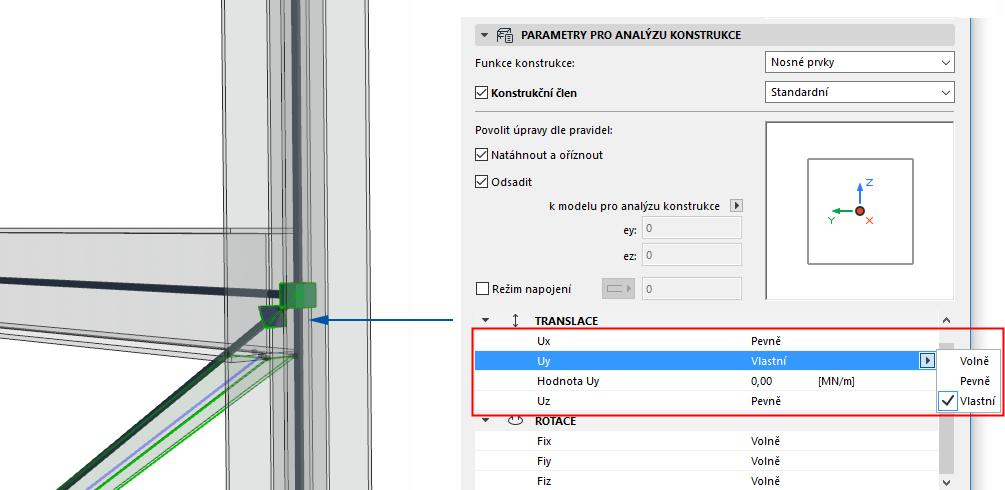

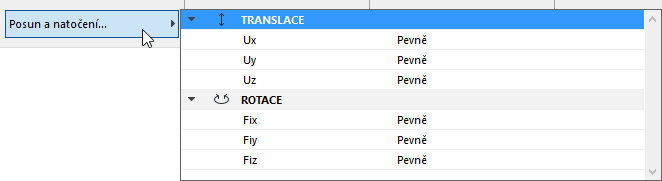

Nastavení uložení konců/hran je dostupné na panelu Model pro analýzu konstrukce v nastavení prvku a v Infopaletce.
•1D členy: nastavte hodnoty posunu a otočení konců (buď stejné hodnoty nebo každý konec zvlášť).
•2D členy: nastavte hodnoty posunu a otočení hran.
•2D členy: Nastavení uložení hrany je dostupné také z plovoucí paletky. Viz Nastavení vlastního uložení pro každou hranu.
Poznámka: Pokud mají být hodnoty uložení exportovány do formátu SAF: V pravidlech generování můžete nastavit “Vše pevné” pro všechny nenapojené konce, hrany a segmenty hran členů konstrukčního modelu.
Viz Uložení konce/hrany (pravidla generování).
Hodnoty uložení: Pevně, Volně a Vlastní
Výchozí nastavení všech uložení je pevné, můžete ale nastavit alternativní hodnoty pro každý směr a prvek a docílit tak pevného, volného nebo posuvného typu uložení:
•Libovolný označený prvek: vyberte Pevně, Volně nebo Vlastní

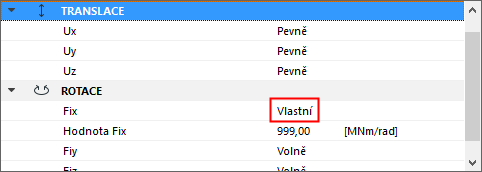

•Vlastní: zadejte vlastní hodnoty.
Volbou Zobrazit uložení hran/konců můžete zobrazit symboly uložení konců a hran členů, jejichž nastavení jste upravili. (Výchozí nastavení všech konců a hran je Pevně.)
Vše pevně
Pokud jsou všechna uložení členu nastavená jako pevná - výchozí hodnota - nebude zobrazen žádný symbol.

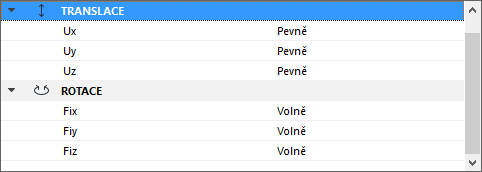

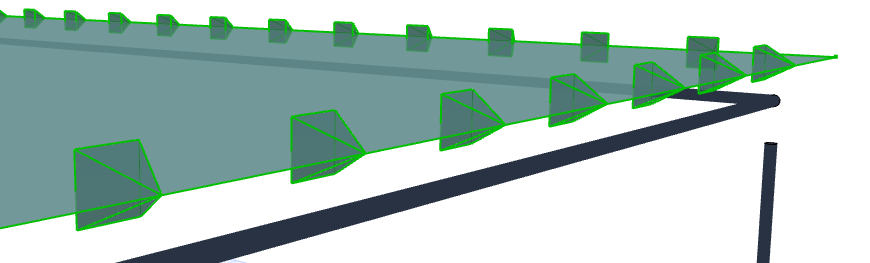

Volné uložení
Členy s “kyvným” nebo “vetknutým” uložením (všechny posuny jsou pevné, všechna otočení volná): symbolem jsou jehlany

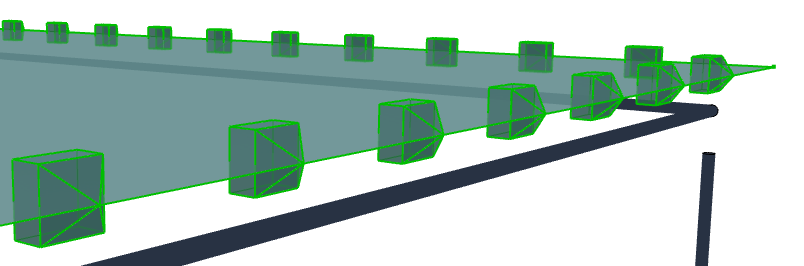

Vlastní uložení
Člen s jinými upravenými hodnotami uložení: symbolem jsou “domky”
Barva uložení konců/hran
Barvy můžete upravit zde: Zobrazení modelu pro analýzu konstrukce (předvolby).

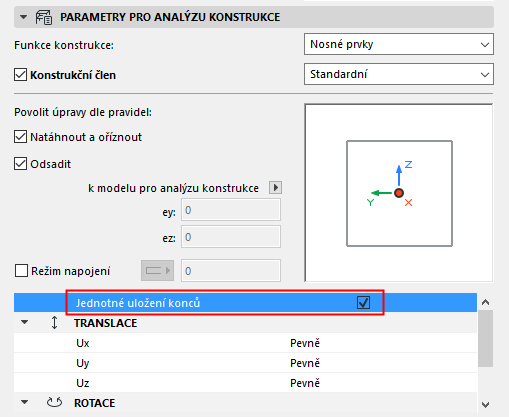

Jednotné uložení konců
Tuto volbu aktivujte u členů, které mají shodné hodnoty uložení na obou koncích. Jinak můžete nastavit uložení pro každý zvlášť.

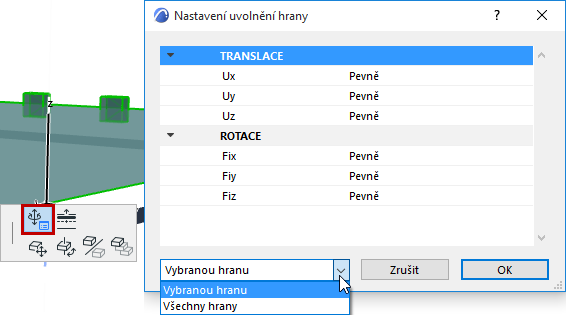

Nastavení vlastního uložení pro každou hranu
Uložení jednotlivých hran 2D členů můžete upravit pomocí plovoucí paletky:
1.Označte 2D člen.
2.Z plovoucí paletky vyberte možnost Vlastní nastavení hran.
3.Nastavte hodnoty uložení hrany.
–Volbou “Označená hrana” nastavíte zadané hodnoty pouze pro hranu, na kterou jste klikli.
–Nebo zvolte “Všechny hrany”
4.Kliknutím na OK nastavení potvrdíte.
