Optimalizace nastavení převodníku SAF

Při výměně SAF souborů mezi ARCHICADem a externími výpočtovými aplikacemi jsou data zobrazována na základě nastavení SAF převodníků.

•Při exportu jsou použita nastavení SAF převodníku aktuálního projektu ARCHICADu.

•Při otevírání souboru v ARCHICADu použijete SAF převodník ze zvolené šablony.

•Při porovnání modelu také můžete použít nastavení SAF převodníku z aktuálního projektu.

SAF převodník zajišťuje správné převedení a interpretaci prvků analytického modelu ARCHICADu do externích programů a naopak. Nastavení SAF převodníků otevřete příkazem Soubor > Spolupráce > SAF > SAF převodníky.

Nastavení převodníků obsahuje

•Stavební materiály (ARCHICADu) a odpovídající SAF materiály

•Profily ARCHICADu a odpovídající SAF průřezy

•Standardy lokálního souřadnicového systému (jakým způsobem bude reprezentována orientace 1D členů)

•Výchozí nastavení prvků ARCHICADu, která budou použita pro importované SAF prvky

•Způsob interpretace zakřivených zdí exportovaných z ARCHICADu v cílovém softwaru, který s nimi nedokáže pracovat

ARCHICAD používá jeden pár SAF převodníků (Export a Import). SAF převodníky vaší výchozí šablony ARCHICADu již můžou obsahovat přednastavené definice mapování.

Různé programy ale můžou používat různé konvence pojmenovávání, měli byste proto nastavit převodník tak, aby byla výměna dat mezi vaším a externím programem přesná.

Přestože SAF převodníky obsahují nějaké základní definice, pro přesnou výměnu modelu je zapotřebí konkrétní mapování materiálů a průřezů. Klíčem ke správnému mapování je SAF datový soubor vytvořený na základě externího analytického programu, díky kterému získáte snadný přístup k přesným jménům materiálů/profilů daného programu.

Příprava a export SAF datového souboru pro potřeby mapování standardů

V externím programu vytvořte soubor, který obsahuje všechny SAF materiály a průřezy používané v tomto programu (např. SCIA Engineer nebo RISA-3D). Exportujte soubor jako SAF (*.xls). (Soubor nemusí obsahovat jakékoli konstrukční členy, stačí SAF průřezy a seznam materiálů.)

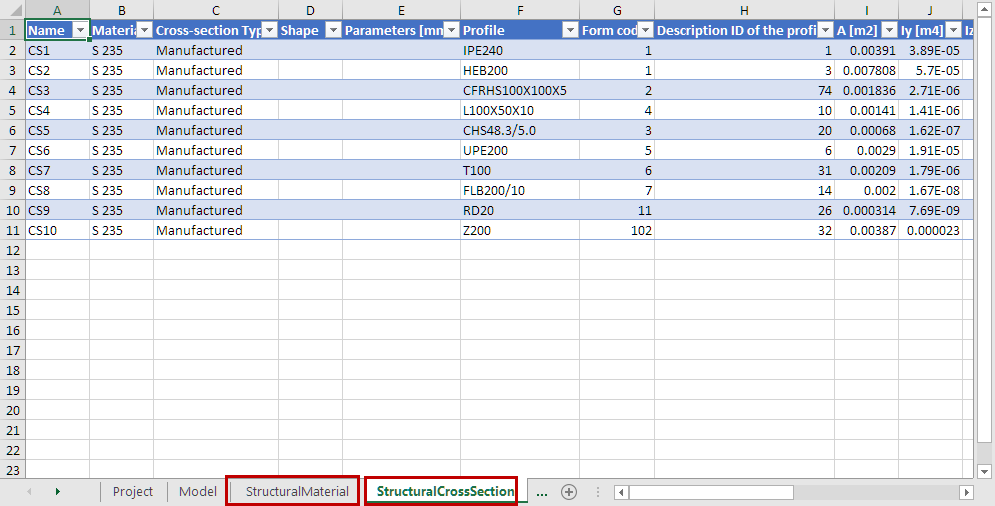

Vzorový SAF soubor obsahující materiály a průřezy

Nyní můžete tyto průřezy a materiály ze souboru SAF spojit přímo do ARCHICADu:

•Přidejte je na seznam mapovaných SAF materiálů a SAF průřezů v okně nastavení SAF převodníků

•Některé SAF materiály a průřezy: Importujte je do ARCHICADu pomocí Správce atributů

Tento postup je podrobně popsán v následujících kapitolách.
