Přesnější mapování materiálů pomocí vlastnosti prvků

Někdy je potřeba mapovat jeden stavební materiál ARCHICADu na víc SAF materiálů. V analytickém programu jsou u jednoho materiálu uvedeny různé úrovně pevnosti materiálu (např. Beton - C20/25, C30/37 atd.).

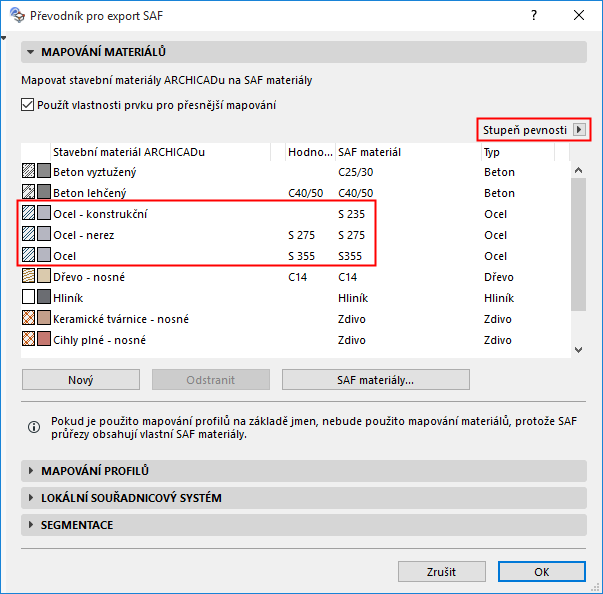

1.Aktivujte volbu Použít vlastnosti prvku pro přesnější mapování.

2.K dispozici bude nabídka vlastností. Vyberte vlastnost ARCHICADu, která umožní rozlišit stavební materiál (v tomto případě Pevnost).

Například stavební materiál “Ocel - konstrukční” v tomto ARCHICAD modelu používá tři definice mapování SAF materiálu pro tři různé úrovně pevnosti: S 275, S 355 a nedefinováno.

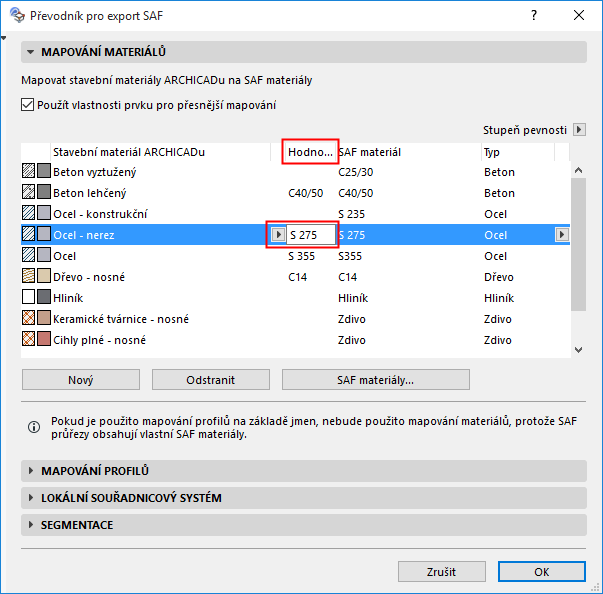

3.Pravidlo mapování obsahuje sloupec “Hodnota”: klikněte do pole a zadejte odpovídající hodnotu (např. S 275 nebo S 355 pro materiál Ocel - Konstrukční).

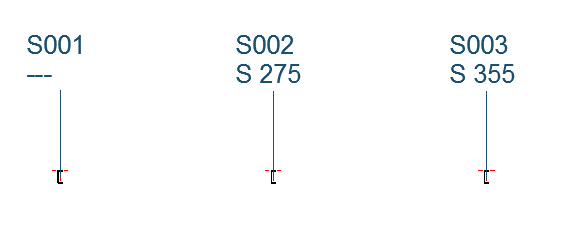

V tomto modelu je několik prvků, které jsou z materiálu Ocel - Konstrukční, ale mají různé hodnoty vlastnosti Pevnost zadané v nastavení jednotlivých prvků na panelu Klasifikace a vlastnosti.

Důležité poznámky:

–V modelu ARCHICADu lze jako hodnotu mapování SAF materiálů použít pouze jednu vlastnost prvku.

–Při mapování SAF materiálů lze použít pouze vlastnost prvku typu řetězec.

–Mapování dle vlastnosti je možné, pouze pokud jsou hodnoty vlastností přiřazeny prvkům ARCHICADu (např. trámu nebo zdi) - ne jejich stavebním materiálům.
