Rozsah napojení (protažení jádra za účelem napojení)

Trámy a sloupy: Touto volbou lze virtuálně natáhnout jádro 1D členu podél jeho osy.

Důvodem tohoto natažení sloupu nebo trámu je umožnit napojení nosných částí s ostatními prvky. Ve výsledku tak můžou být použita pravidla pro úpravy (která požadují napojení nosných částí).

Tato volba může být použita např. u prefabrikovaných prvků, které můžou mít na svých koncích mezery (např. prostor pro uložení izolace). Rozsah napojení virtuálně prodlouží prvek podél jeho osy a mezeru tak vyplní.

Důležité poznámky:

–Protažení nosného jádra prvku je pouze virtuální: nemá to žádný vliv na fyzický model a nijak neprotahuje 1D člen.

–Toto extra natažení lze použít, pouze pokud se na prvek aktuálně vztahují pravidla pro úpravu: tedy pokud jsou aktivní volby pro natažení / seříznutí a odsazení. Pokud nejsou tyto volby zapnuté, není volba dostupná.

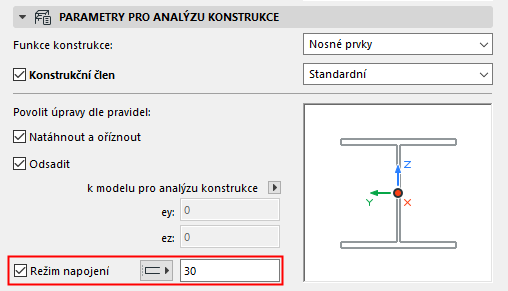

Zadejte hodnotu prodloužení délky (“rozsah napojení”) a zvolte, které konce prvků budou virtuálně prodlouženy.

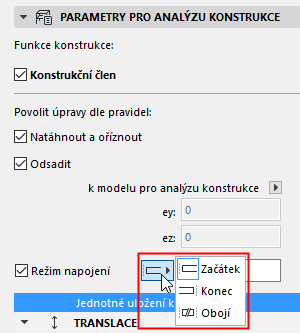

•Trám: vyberte “Začátek”, “Konec” nebo “Obojí”.

•Sloup: vyberte “Nahoře”, “Dole” nebo “Obojí”.

•Volba “Obojí” natáhne délku prvku na obou koncích

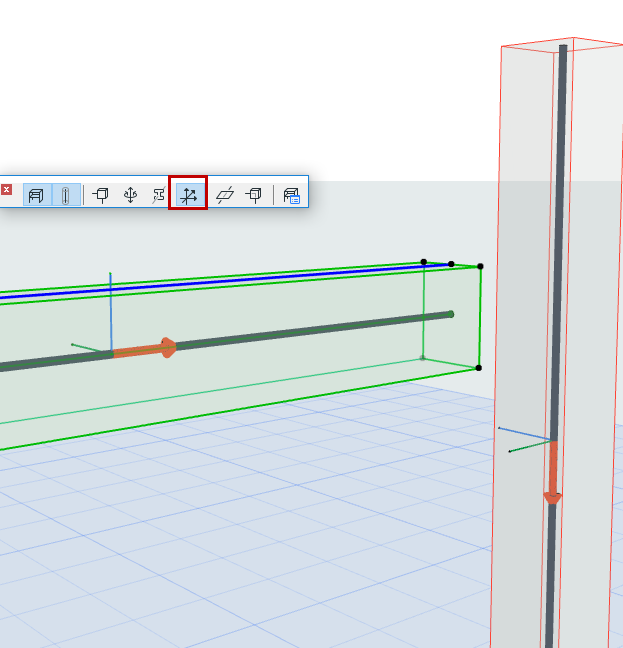

•Pokud chcete zjistit, který konec je který, použijte volbu “Zobrazit lokální souřadnicové systémy”

V tomto příkladu nosné jádro trámu neprotíná jádro sloupu, takže pravidlo úpravy pro natažení se neprojeví.

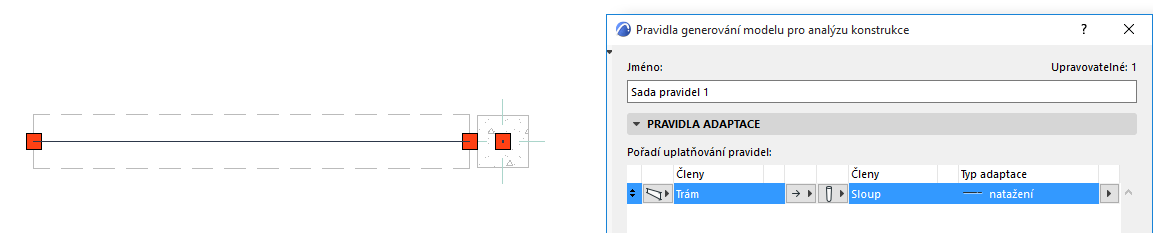

Nosná jádra nejsou spojená: Pravidlo úpravy nemá efekt

Dole je stejný trám se zapnutým rozsahem napojení a hodnotou 5 cm. Trám je tak virtuálně natažený o 5 cm a díky tomu koliduje s nosným jádrem sousedícího sloupu. Pravidlo natažení je nyní aplikováno.

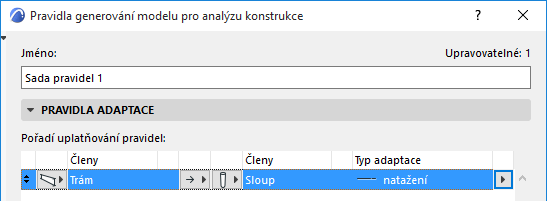

Nosné jádro trámu s přidaným rozsahem napojení: Pravidlo úpravy “Natáhnout” je použito

Pokud je aktivní rozsah napojení, můžou být použita všechna pravidla úprav (ne jen natažení). Příklad: Odsazení.

Příklad níže:

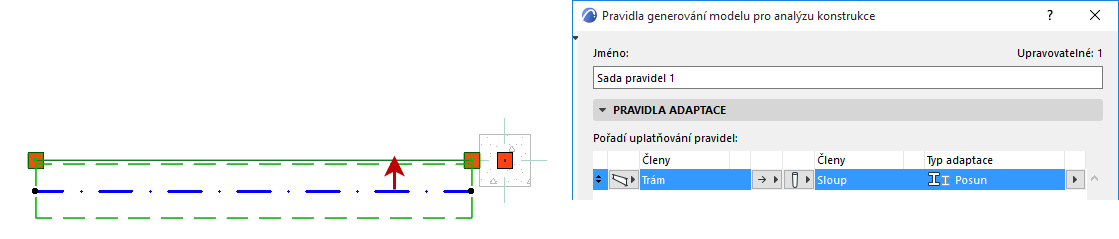

1.Nosné jádro trámu nemá napojení se sloupem, takže pravidlo úpravy odsazením nemůže být použito.

2.Dále je trámu nastaven rozsah napojení, takže může vzniknout napojení jeho nosného jádra s deskou.

3.Nyní může být pravidlo pro odsazení použité.

Nosné jádro trámu s přidaným rozsahem napojení: Pravidlo úpravy “Odsazení” je použito
