Nastavení segmentace (export do SAF)

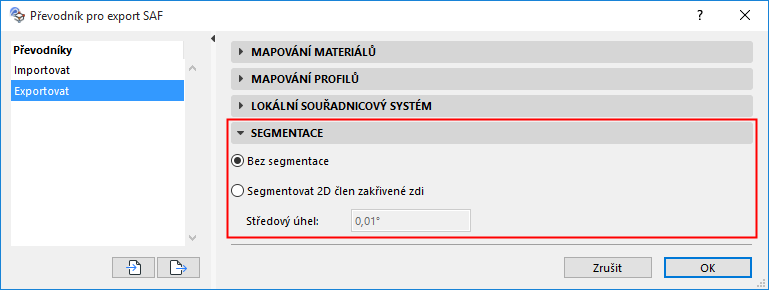

Nastavení SAF převodníku najdete zde:

Soubor > Spolupráce > SAF > SAF převodníky.

Tento panel ovlivňuje export 2D členů do SAF, které jsou generovány ze zakřivených zdí.

Poznámka: Tato volba je dostupná pouze pro export. Efekty této volby nejsou v ARCHICADu viditelné.

•Bez segmentace: Jedná se o výchozí volbu: pokud dokáže cílový software pracovat se zakřivenými 2D členy generovanými z obloukových zdí, použijte ji.

•Segmentovat 2D člen zakřivené zdi: Tuto volbu použijte, pokud cílový software pro analýzu konstrukce nedokáže pracovat ze zakřivenými zdmi. Zakřivený 2D člen bude exportován jako segmentovaný.

Pole Středový úhel: Určuje maximální středový úhel výsledných segmentů.

–Středové úhly výsledných segmentů budou mít přibližně tuto hodnotu (nebudou ji přesahovat), ale budou ještě dále upraveny:

-Pokud zakřivená zeď obsahuje, vedle koncových bodů, ještě další uzly (např. uzly, kde se napojují další konstrukce), budou segmenty vytvořeny tak, aby jejich konce kopírovaly tyto stávající uzly.

-Podle těchto uzlů budou upraveny výsledné hodnoty středového úhlu (a délky segmentů) a můžou se lišit.

Důležité poznámky

–Pokud zvolíte Segmentovat 2D člen zakřivéné zdi: budou v cílovém programu generovány další segmenty a uzly, které budou kopírovat uzly všech podpor konstrukce a analytických vazeb, které jsou napojené na zakřivenou zeď.

–Nově generované vnitřní hrany exportovaných segmentů zdí budou mít uložení nastavené jako pevné (bez ohledu na nastavené uložení hrany původní zdi).
