Mapování profilů (import SAF do ARCHICADu)

Zvolte Soubor > Spolupráce > SAF > SAF převodníky a vyberte převodník pro import.

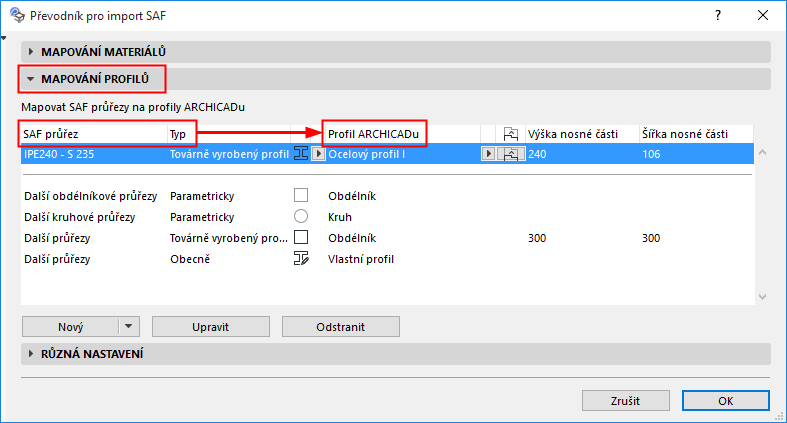

Importované SAF průřezy můžete mapovat na profily ARCHICADu pomocí mapování profilů (pouze pro 1D členy).

Mapování SAF průřezů podle jména

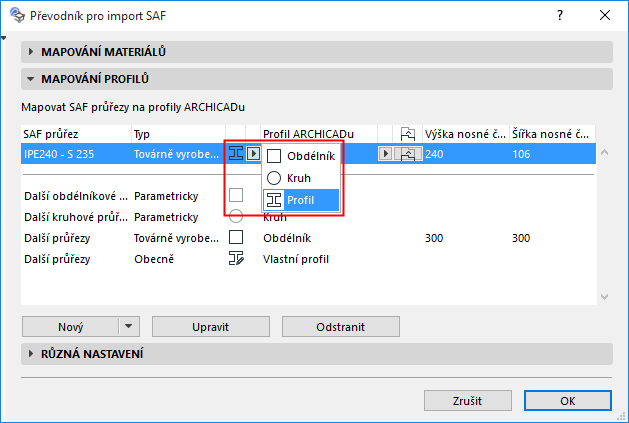

1.Z nabídky konstrukce vyberte profil.

2.K dispozici bude seznam profilů z aktuálního projektu. (Dostupné atributy profilů: profily s nosnou částí, které jsou použité jako trám nebo sloup.)

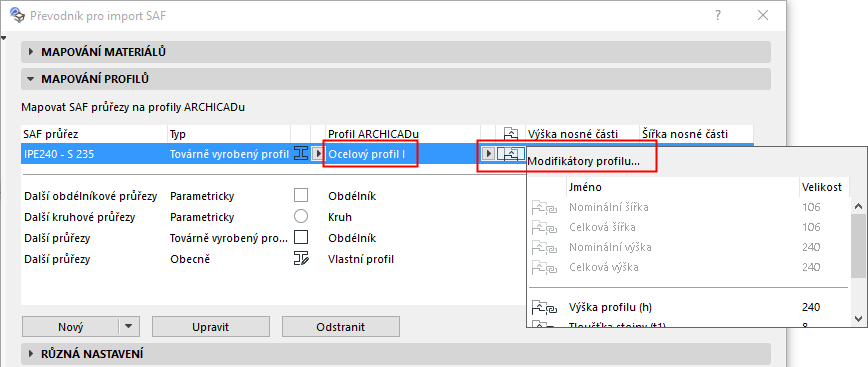

3.Můžete nastavit modifikátory profilu, aby co nejlépe odpovídal importovanému průřezu.
