Konstrukční podpory

Nástroj Podpora konstrukce je schématický prvek, který znázorňuje podporu fyzických prvků - např. půdní vrstvu, jiné prvky nebo zavěšení.

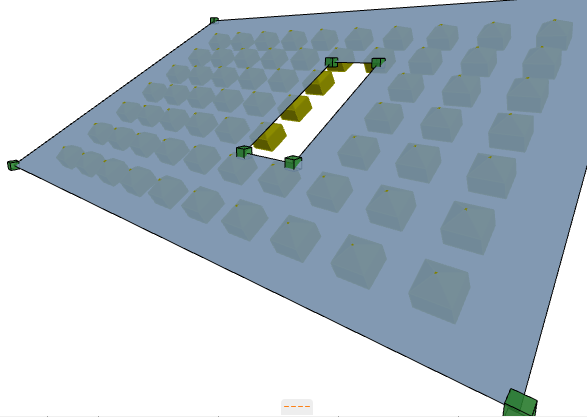

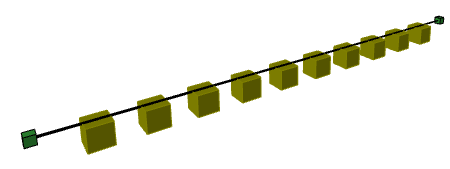

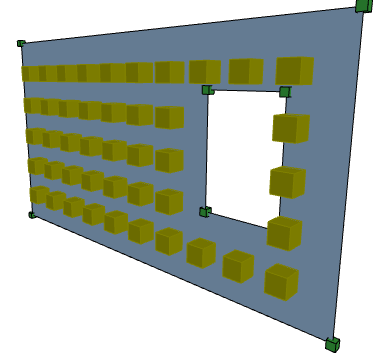

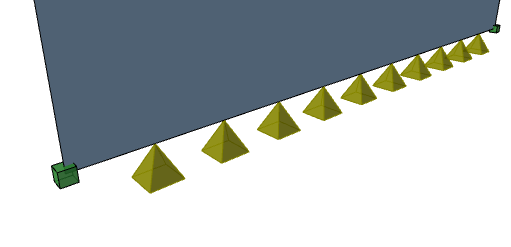

Podpory lze vytvořit na 1D nebo 2D členech: v uzlech (Bodová podpora), podél lineárních prvků nebo hran (Lineární podpora) nebo na 2D rovinách (Plošná podpora).

Konstrukční podpory jsou vkládány pouze na členy analytického modelu - nelze je použít na prvky fyzického modelu ARCHICADu.

Jakmile podpory konstrukce umístíte, můžete upravit jejich nastavení v Infopaletce nebo v okně jejich nastavení:

•Nastavte podpory podle globálních souřadnic nebo lokálního souřadnicového systému hostitelského prvku

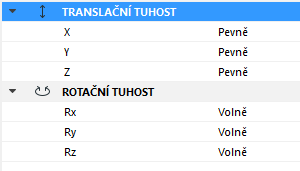

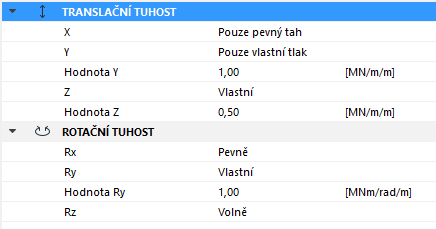

•Můžete nastavit tuhost při posunu a (případně) při otočení (x, y, z, Rx, Ry a Rz)

Pokud chcete upravit barvu konstrukčních podpor, použijte Zobrazení modelu pro analýzu konstrukce (předvolby).

Poznámka:

–Prvky podpor jsou vázané na své hostitelské prvky. Pokud uděláte kopii hostitelského prvku, podporu nebude mít pouze nový prvek. Pokud zkopírujete oba prvky: bude vytvořen prvek i podpora.

–Prvky podpor přebírají nastavení souřadnicového systému (globální nebo lokální) z hostitelských prvků. Tyto informace jsou přesně exportovány prostřednictvím formátu SAF. Nicméně je třeba počítat s tím, že cílový program interpretuje souřadnicový systém jinak než ARCHICAD.

Umístění konstrukční podpory

1.Vyberte nástroj Podpora konstrukce

–v Infopaletce

–příkazem 3D model > Nástroje pro návrh konstrukce > Podpora konstrukce

2.V půdorysu i 3D okně: najeďte myší na člena analytického modelu, na kterého chcete podporu umístit.

3. V závislosti na typu členu (1D nebo 2D) se objeví grafické náhledy možných umístění a typů podpor: Bod, linie a/nebo povrch.

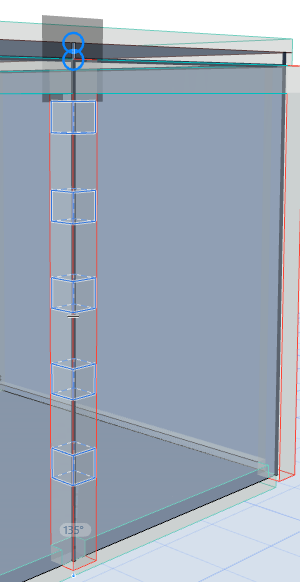

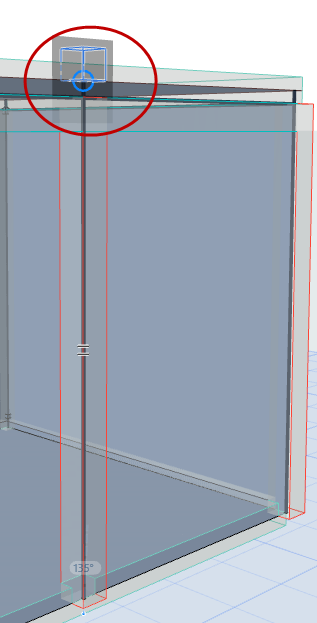

Grafický náhled: Bodová a liniová podpora 1D členu

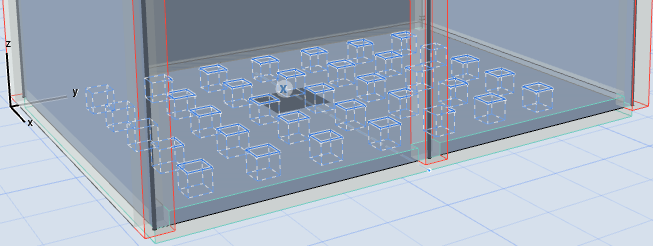

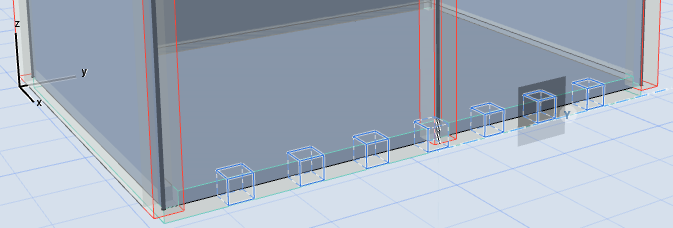

Grafický náhled: Liniová a plošná podpora 2D členu

4.Jakmile uvidíte geometrii podpory, kterou hledáte, kliknutím ji vložíte.

5.Další nastavení můžete upravit v Infopaletce nebo v okně nastavení prvku.

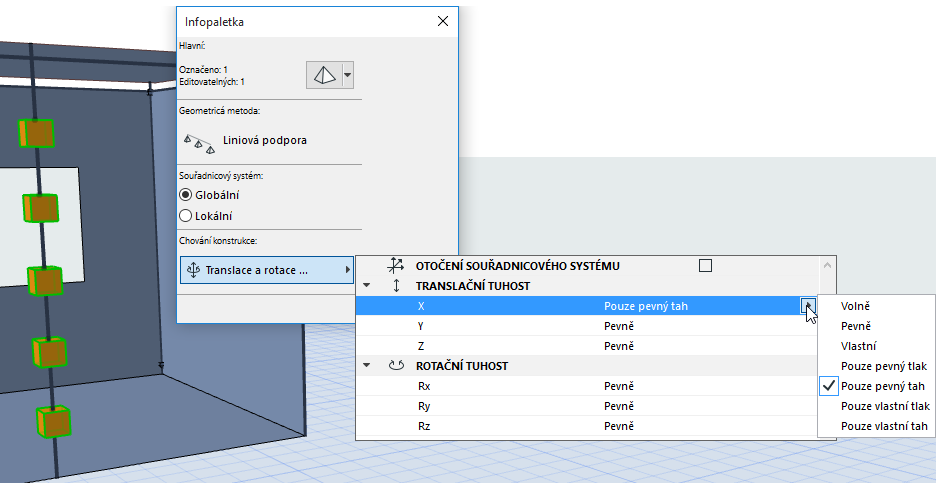

Tuhost při posunu/otočení prvku liniová podpory

Prvky podpory: Možnosti symbolu
