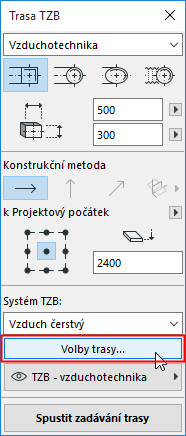

Klikněte na tlačítko Volby trasy v paletce Trasa TZB.
Zde nastavené volby se projeví při následující operaci zadávání trasy. Možnosti, které jsou zde dostupné, závisí na typu TZB (potrubí, vzduchotechnika, kabely).
•Typ napojení: Vyberte požadovaný typ (např. jednoduchý, přírubový, svařovaný).
•Výška/průměr napojení Podle typu napojení, viz výše.
•Izolace: Pokud zaškrtnete tuto volbu, bude na vnější povrch vytvářených TZB prvků přidána izolační vrstva.
•Nastavte tloušťku izolace.
•Typ zatáčky (pouze vzduchotechnika): Vyberte typ, který se bude automaticky používat pro všechny zatáčky na trase. Dostupné možnosti jsou závislé na zadaném průřezu (např. kruhový nebo obdélný).
–Stejné typy zatáčky jsou dostupné v okně nastavení prvku zatáčka vzduchotechniky.
•Pravidlo pro redukce: Redukce jsou prvky, které zajišťují správné napojení prvků s různou geometrií (šířka, výška nebo tvar) při vytváření trasy. Pokud vychází změna na zatáčku kreslené trasy, může být redukce vložena před nebo za. Nastavte upřednostňovanou volbu (“Umístit před zatáčkou”/”Umístit za zatáčkou”).
