Pomocí tohoto doplňku můžete exportovat model ARCHICADu 24 do Artlantisu verze 6.5, 7, 2019 nebo 2020. Přesto, že doplněk je instalován spolu s ARCHICADem, zůstává majetkem Abvent R&D, který zajišťuje vývoj a údržbu doplňku.
Pro další informace viz: http://www.artlantis.com.
Export
1.V ARCHICADu zobrazte model v 3D okně perspektivy.
2.Vyberte příkaz Soubor > Uložit jako....
3.Ze seznamu formátů vyberte Artlantis 6.5, 7, 2019 nebo 2020 (*.atl).

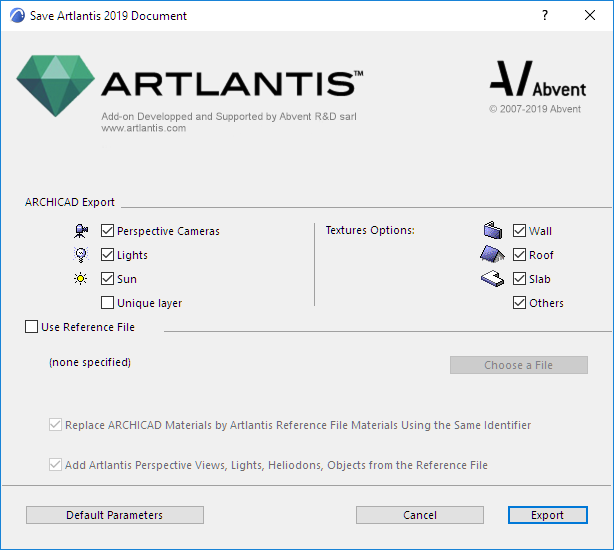

4.Klikněte na Uložit. Následně se zobrazí okno Export.
V tomto okně můžete vybrat, zda exportovat nový soubor Artlantisu, nebo aktualizovat .atl soubor, na kterém už v Artlantisu pracujete.
Klikněte na položky, které chcete vyexportovat.
•Kamery perspektivy: Všechny kamery, vložené v ARCHICADu, se zobrazí v Artlantisu v seznamu perspektiv.
•Světla*: Všechny lampy, vložené do projektu ARCHICADu, se zobrazí v Artlantisu v seznamu světel.
•Slunce*: Umístění projektu (souřadnice, datum a čas) se zobrazí v umístění projektu v Artlantisu.
•Jednotná vrstva: Pokud je toto pole zatržené, prvky ze všech vrstev ARCHICADu budou vyexportovány do jediné vrstvy v Artlantisu. Pokud zůstane nezatržené, vstvy ARCHICADu budou vypsány v seznamu vrstev v Artlantisu.
*Poznámka Pokud jsou v okně exportu neaktivní pole Světla a Slunce, otevřete okno nastavení fotozobrazení v ARCHICADu Dokument > Vizualizace), zvolte engine Základní render a zaškrtněte pole daného zdroje světla.
•Možnosti textur zdí, střech, desek a dalších*: Textury připojené k povrchům prvků ARCHICADu budou vyexportovány.
*Poznámka Dalšími možnými jsou prvky typu sloup, trám, schodiště, dveře, okno, síť a objekt.
Aktualizovat soubor .atl, na kterém už v Artlantisu pracujete
Všechny možnosti popsané v kapitole Vytvoření nového souboru platí i zde.
1.Vyberte možnost Použít referenční soubor.
2.Klikněte na Vybrat soubor.
3.Vyberte soubor.
Volby
•Nahradit materiály ARCHICADu materiály referenčního souboru, které mají stejný identifikátor
•Přidat perspektivy, světla, umístění projektu a objekty z referenčního souboru Artlantisu
V případě, že je kterákoliv z předchozích možností aktivní:
Nové prvky v projektu ARCHICADu (geometrie, body zobrazení, lampy, umístění projektu) budou exportovány pouze v případě, že nejsou součástí referenčního souboru.
Poznámka: Export zakřivených prvků
Ve výchozím nastavení zakřivené prvky při exportu do Artlantisu nejsou vyhlazeny. Pro vyhlazení křivek v Artlantisu otevřete záložku Shadery Pokročilé parametry, vyberte daný materiál a využijte posuvník Vyhlazení.
