Pomocí tohoto příkazu (Soubor > Spolupráce > IFC > Aktualizovat IFC modelem) můžete obsah aktuálního projektu ARCHICADu aktualizovat IFC modelem.
Tuto možnost použijte, pokud mají projekt ARCHICADu a IFC soubor společné prvky, a pokud chcete přidat nebo upravit data prvků projektu podle IFC dat.
•Exportované uživatelské vlastnosti ARCHICADu, které byly namapovány na IFC vlastnosti, budou aktualizovány. Nutností je správně nastavený převodník IFC při exportu i importu (platí pro ARCHICAD 22 a novější).
•“Společné prvky” jsou prvky, které mají stejnou hodnotu atributu GlobalId v hostitelském projektu i importovaném IFC modelu.
•“IFC data” zahrnují IFC atributy, IFC vlastnosti a IFC reference klasifikací
Díky tomu je tento příkaz optimální pro sledování a aktualizaci změn dat vlastností. Tento příkaz se nehodí pro aktualizaci změn prvků modelu.
Poznámka:
◦Aktualizace vlastností pomocí tohoto příkazu funguje spolehlivě, pouze pokud je nastavení mapování typů a vlastností konzistentní a bylo použito při exportu i importu
◦Odstraněné a upravené prvky budou ignorovány!
◦Geometrie (rozměry, barva, vrstva) nebude aktualizována ani upravena.
◦Vlastnosti zamknutých prvků projektu nebudou aktualizovány ani upraveny.
Pracovní postup pro aktualizaci
1.Použijte příkaz Soubor > Spolupráce > IFC > Aktualizovat IFC modelem.

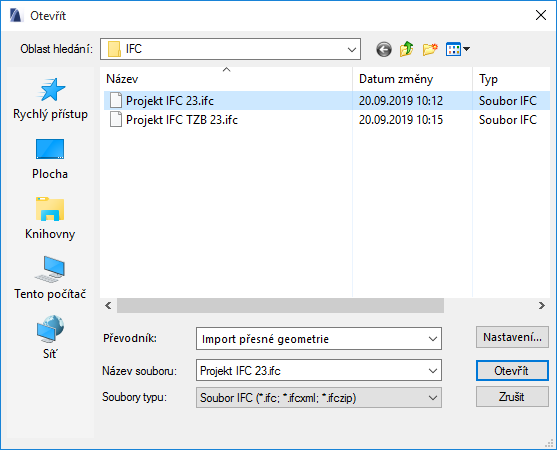

V následujícím okně:
◦Vyhledejte IFC model.
◦Vyberte vhodný převodník pro import. Převodník musí použít stejné nastavení mapování vlastností a typů, které bylo použito při exportu původního modelu ARCHICADu do IFC.
2.Klikněte na tlačítko Otevřít.
3.V následujícím okně nastavte volby aktualizace (viz Možnosti aktualizace níže).
4.Klikněte na OK.

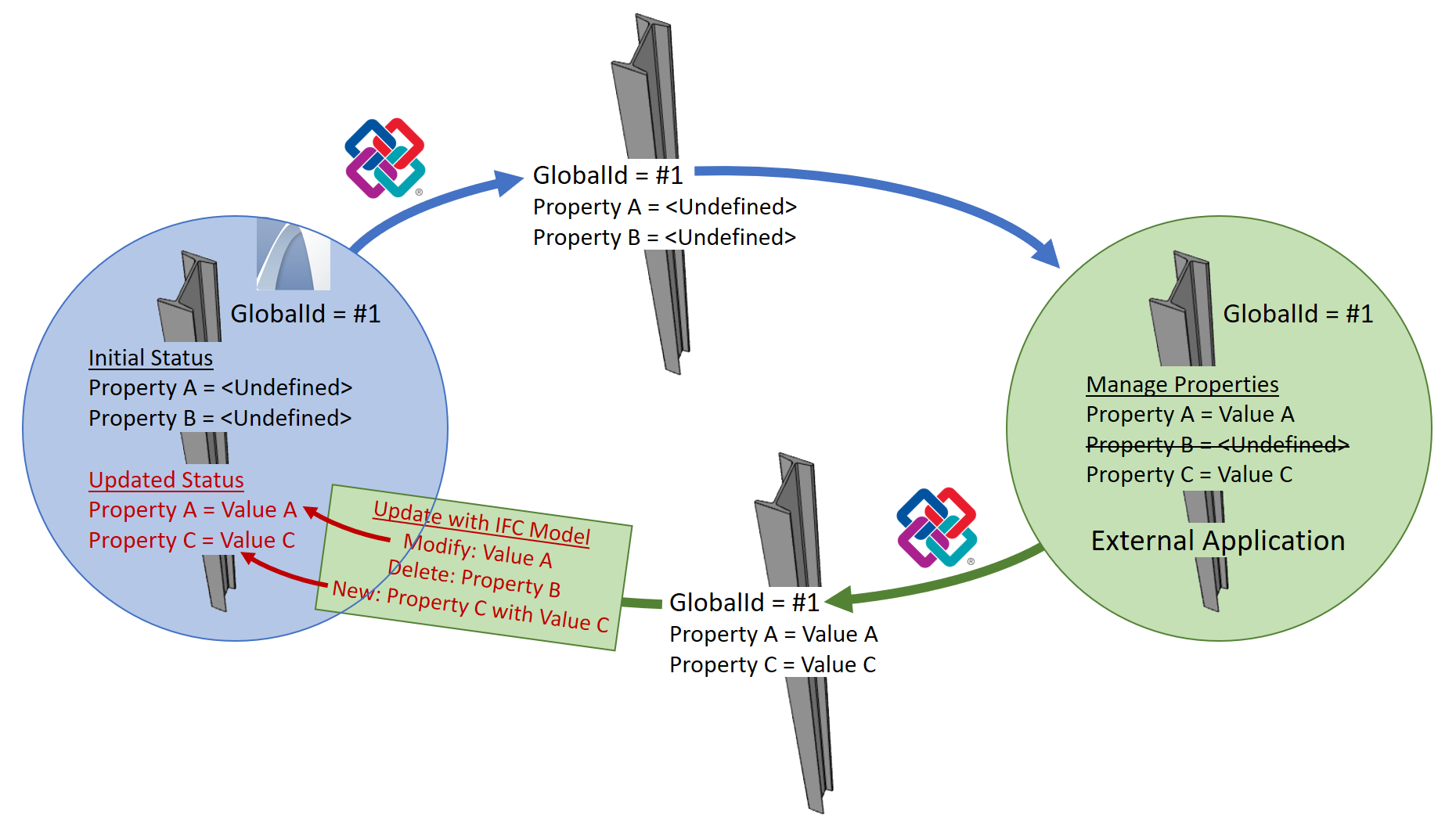

Příklad použití: Mapování vlastností při exportu a importu
1.Model ARCHICAD je exportován do IFC pomocí příkazu Soubor > Uložit jako IFC.
Prvky ARCHICADu jsou exportovány i s jejich IFC daty. Vlastnosti ARCHICADu jsou mapovány na IFC vlastnosti na základě předvolby převodníku pro export - Mapování vlastností pro export (která také závisí na předvolbě Mapování typů pro export).
2.Externí projektant pracuje s IFC modelem - odstraní některé vlastnosti, některé upraví a několik jich přidá.
3.Upravený model je importován zpět do ARCHICADu příkazem Soubor > Spolupráce > IFC > Aktualizovat IFC modelem.
4.Nové a upravené IFC vlastnosti jsou v modelu ARCHICADu přidány (resp. aktualizovány) dle nastavení předvolby převodníku pro import - Mapování vlastností pro import.
•Důležité: Aby byly vlastnosti mapovány zpět na vlastnosti ARCHICADu, musí být aktivní volba Importovat jako vlastnosti ARCHICADu.

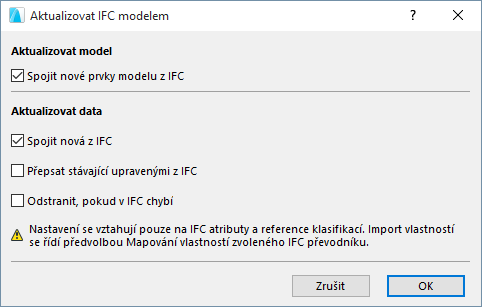

Pomocí těchto možností nastavte data, která budou aktualizována v modelu ARCHICADu.
Poznámka: Tyto volby pro aktualizaci dat jsou relevantní pouze pro importované IFC atributy a IFC reference klasifikací. Vlastnosti jsou aktualizovány na základě předvolby mapování v nastavení převodníku použitého při exportu a importu.
•Spojení nových prvků modelu z IFC
•Spojit nová z IFC: IFC atributy a IFC reference klasifikací, které v hostitelském projektu neexistují, budou přidány odpovídajícím prvkům.
•Přepsat stávající upravenými z IFC: Projektová data shodných prvků budou upravena podle hodnot ze spojeného souboru IFC. Odpovídající data: jméno atributů a referencí klasifikace musí být stejná.
Poznámka: Bude přepsáno vše: hodnoty všech dat se shodným jménem budou upraveny.
•Odstranit, pokud v IFC chybí: Projektová data shodných prvků, která nejsou ve spojovaném IFC souboru budou odstraněna.
