Možnosti importu pro prvky 2D kresby

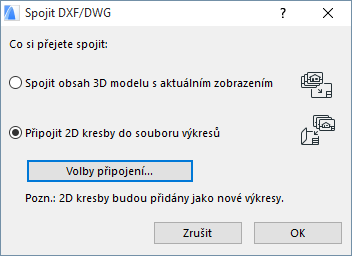

Chcete-li toto dialogové okno zobrazit, vyberte příkazy Soubor > Spolupráce  > Spojit a zadejte název souboru DXF nebo DWG, který chcete spojit. V zobrazeném dialogovém okně spojení DXF-DWG vyberte druhou volbu (Připojit 2D kresby do souboru výkresů) a klikněte na tlačítko Možnosti připojení.

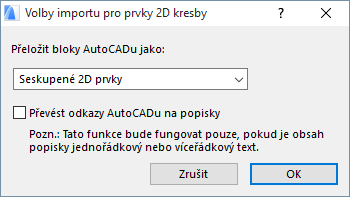

Tímto se zobrazí dialogové okno Možnosti importu pro prvky 2D kresby.


Přeložit bloky AutoCADu jako: Stejně jako v dialogovém okně Nastavení překladače, v části Volby otevírání máte tři volby:

•2D prvky

•Seskupené 2D prvky

•Knihovní prvky

Více informací naleznete v tématu Volby otevírání (Nastavení převodníku DXF/DWG).

Převést odkazy AutoCADu na popisky: Pokud si přejete, aby byla tato konverze provedena během procesu spojení, zaškrtněte toto políčko.

Jestliže toto políčko nezaškrtnete, budou odkazy AutoCADu konvertovány na jednoduché 2D prvky ARCHICADu. Když nebudou načteny doplňky ARCHICADu nabízející tuto funkci, nebude tato volba dostupná (políčko bude zašedlé).

Toto políčko se zaškrtnutím je také dostupné v dialogovém okně Nastavení překladače, které zobrazíte výběrem Volitelné funkce > Volby otevírání.

Kliknutím na tlačítko OK potvrdíte změny nastavení vytvořené v tomto dialogovém okně nebo kliknutím na tlačítko Zrušit ponecháte nastavení tak, jak bylo předtím.

Jestliže je modelový prostor spojen, budou definice výkresového prostoru konvertovány na výkresy ve výkresové složce ARCHICADu. Nový vzorový výkres bude také vytvořen v případě výkresu DXF-DWG obsahujícího definice velikosti výkresového prostoru, které ještě nejsou dostupné v souboru projektu.

Obsah pohledů v rámci DWG/DXF souboru bude při spojení převeden na kresby. Tyto kresby budou umístěny na příslušných výkresech v závislosti na pohledech definovaných v Autocadu. Tyto kresby jsou needitovatelné entity; zobrazí se ve správci kreseb ARCHICADu se stavem “vložené”.

Pokud byly prvky vykresleny ve výkresovém prostoru souboru DXF-DWG, budou tyto prvky konvertovány na prvky ARCHICADu a budou vloženy přímo do výkresu v místě, kam patří.
