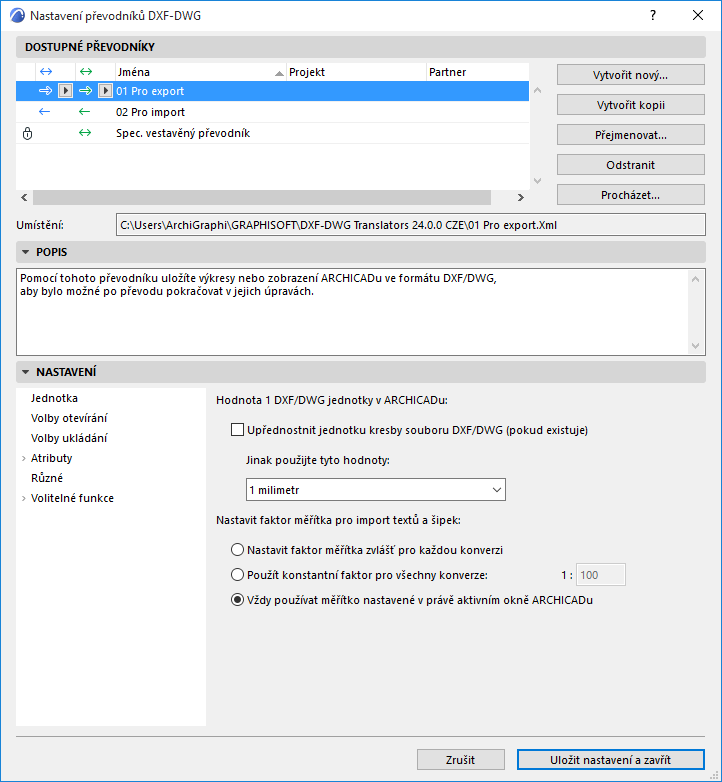

Pomocí tohoto dialogového okna definujete způsob interpretace prvků v ARCHICADu při exportu do souborů DXF/DWG a naopak: jak budou prvky v souborech DXF/DWG interpretovány při importu do ARCHICADu.
Toto dialogové okno je možné zobrazit:
•Při ukládání souboru DXF/DWG: vyberte Volby v dialogovém okně Uložit, Otevřít, Spojit nebo Připojit XREF
•z menu Soubor > Spolupráce >DXF-DWG > Nastavení převodníků DXF-DWG
•Při otevření souboru DXF/DWG výběrem Soubor > Knihovny a objekty > Otevřít objekty
•z menu Soubor > Knihovny a objekty > Importovat bloky z DXF/DWG
Poznámka pro uživatele týmového projektu: Používání společných překladačů zajistí, že všichni členové týmu mají přístup ke stejným volbám konverze. Proto doporučujeme, aby CAD manažer (nebo osoba plnící tuto roli ve vaší kanceláři) vytvořil sadu překladačů a umístil je na server. Pro použití překladače je potřeba, aby jej každý člen nejprve zavedl do svého seznamu překladačů.
Správa souborů překladače
Převodníky obsahují následující data: Jméno, Projekt a Partner.

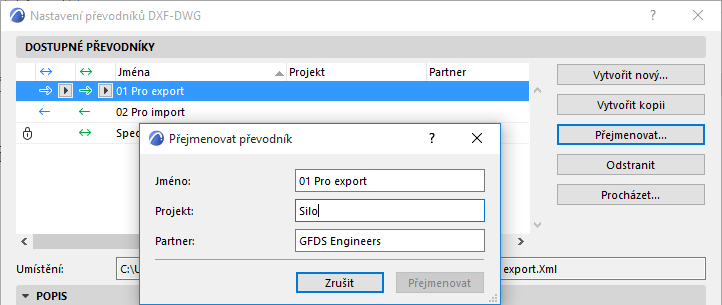

Pro úpravu těchto polí otevřete okno Přejmenovat dvojklikem nebo tlačítkem v pravé části.
Odstranit (dostupné, pokud není převodník zamknutý):
Kliknutím na toto tlačítko odstraníte nepotřebné překladače. V okně, které se otevře, můžete vybrat:
•Odstranit XML soubor převodníku. Tato volba trvale smaže převodník.
•Odstranit převodník pouze ze seznamu. (Pro přidání zpět zvolte Procházet.)
Odebrat (dostupné, pokud není převodník zamknutý): Tato možnost odebere překladač ze seznamu převodníků, soubor XML ale zůstane zachován. (Pro přidání zpět zvolte Procházet.)
Procházet: Kliknutím na toto tlačítko zobrazíte soubor překladače.
Umístění: Toto pole zobrazí cestu vybraného souboru překladače a nelze jej změnit.
Toto je víceřádkové textové pole obsahující informace o vybraném překladači. jeho obsah můžete upravit po klepnutí do pole.
Panel nastavení DXF/DWG
Pravidla konverze pro výměnu dat mezi ARCHICADem a AutoCADem spadají do šesti hlavních skupin:
•Jednotka kresby
•Volby otevírání
•Volby ukládání
•Atributy
•Různé
•Volitelné funkce
Podle způsobu zobrazení dialogového okna Nastavení překladače nebudou dostupné všechny skupiny nastavení: pokud zobrazíte dialogové okno během operace Otevřít, zobrazí se Volby otevírání, ale ne Volby ukládání, a naopak. Pokud otevřete okno příkazem Soubor > Spolupráce > DXF-DWG, zobrazí se všechny skupiny voleb.
Výkresová jednotka (Nastavení převodníku DXF/DWG)
Volby otevírání (Nastavení převodníku DXF/DWG)
Volby ukládání (Nastavení převodníku DXF/DWG)
Atributy (Nastavení převodníku DXF/DWG)
Vrstvy (Nastavení převodníku DXF/DWG)
Pera a barvy (Nastavení převodníku DXF/DWG)
Typy čar (Nastavení převodníku DXF/DWG)
Výplně (Nastavení převodníku DXF/DWG)
Převod font - styl (Nastavení převodníku DXF/DWG)
