Nastavení dveří/okna a otevření
Následuje popis záložky Otvor ve zdi panelu vlastního nastavení dveří nebo okna z INT verze knihovny ARCHICADu.
Na této záložce můžete nastavit všechny hlavní parametry.
Další - podrobnější - parametry jednotlivých částí (např. křídlo, rám) můžete nastavit na záložkách, které otevřete tlačítky umístěnými napravo od hlavního nastavení.
Dveřní křídlo a klika
Styl křídla a styl kliky dveří vyberte z příslušné nabídky.
Další parametry nastavíte na příslušné stránce nastavení typu křídla, na kterou se dostanete kliknutím na ikonku vedle základní nabídky.
Typy otvoru
Z nabídek vyberte typ každé komponenty otvoru. (Dostupná nastavení se liší v závislosti na knihovním prvku.)
Další parametry nastavíte na záložce Typu a úhel otevírání, kterou otevřete pomocí ikony napravo od hlavní volby.
Viz Typ a úhel otevírání (dveře/okno).
Styl rámu: Vyberte jeden ze tří dostupných stylů rámu.
Poznámka: Pokud nastavíte kyvné otevírání dveří, je automaticky nastaven nejjednodušší blokový styl rámu. V takovém případě nejsou dostupné žádné další volby.

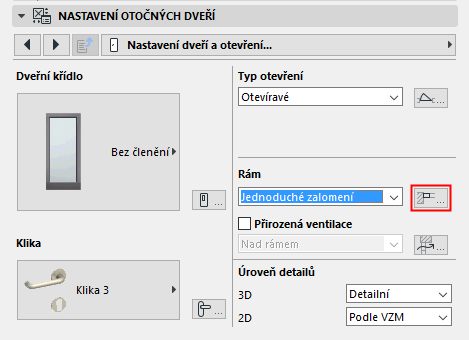

Další parametry rámu nastavíte na záložce stylu a rozměrů rámu, kterou otevřete pomocí ikony napravo od hlavní volby.
Přirozená ventilace: Aktivujte tuto volbu a vyberte jednu z možností přirozené ventilace - “nad rámem” nebo “nad zasklením.”
Další parametry ventilace nastavíte na záložce Přirozená ventilace, kterou otevřete pomocí ikony napravo od hlavní volby.
Viz Přirozená ventilace.

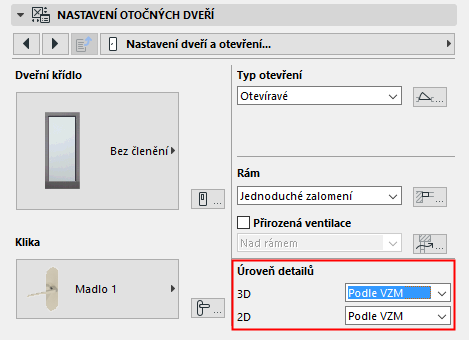

Nastavte úroveň detailů pro zobrazení otvoru ve 2D a 3D.
Výchozí nastavení zobrazení úrovně detailů ve 2D i 3D je Podle VZM. Takové nastavení je podřízené nastavení ve Volbách zobrazení modelu (Dokument > Zobrazení modelu > Volby zobrazení modelu):
Úroveň detailů ve 3D
Přepsání nastavení dveří/oken definované VZM: Vyberte Schématicky, Jednoduše nebo Plně.
Zleva: schématické, jednoduché, plné
Pokud vyberete Vypnuto, bude zobrazen prázdný otvor.
Úroveň detailů ve 2D
Podle měřítka: Úroveň detailů je nastavena podle měřítka projektu.
Měřítko můžete nastavit také napevno (např. 1:200), nebo symbol úplně vypnout (v takovém případě nebude 2D symbol vůbec zobrazen).
