Mindegyik födémnek van egy referenciasíkja, amely egyéb elemekkel való metszéseknél játszik szerepet. A födém referenciasíkjának hozzárendelése rugalmasan végezhető, így a metszések könnyebben igazíthatók, ahogyan a födém szerkezetének módosításai is egyszerűbben kezelhetők.
Ha módosítja egy meglévő födém referenciasíkját, az egész födém helyzete ennek megfelelően fog változni. Így a korábban kialakított födémcsatlakozások nem módosulnak.
Megjegyzés: Ha úgy szeretné módosítani a födém referenciasíkját, hogy közben a födém helyzete változatlan maradjon, használja a Födém referenciasíkjának módosítása parancsot.
Lásd Födém referenciasíkjának módosítása, lentebb.
Födém referenciasíkjának meghatározása

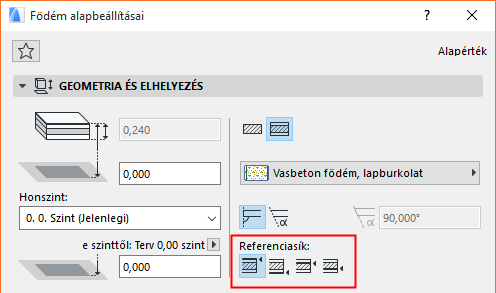

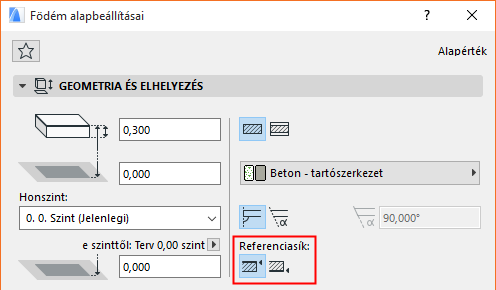

A referenciasíkot a Födém beállításoknál az Infótáblán vagy a Geometria és elhelyezés panelen választhatja ki. A Födém infótábláján lévő referenciasík opciók áttekintéséhez kattintson a „C” gyorsbillentyűre.
Egyszerű födém esetén két lehetséges referenciasík van: a felső vagy az alsó sík.
Réteges födém esetén négy lehetséges referenciasík van: a födémmag alja vagy teteje, illetve a födém alsó vagy felső része.
Megjegyzés: Ha a kiválasztott réteges szerkezetnek nincs tartószerkezete, a tartószerkezettel kapcsolatos referenciasík opciók szürkén jelennek meg.
Réteges födémnél a „felső” felület a Réteges szerkezet beállításainál a réteges szerkezet listán elsőként szereplő réteg.
Vegye figyelembe, hogy az Infótáblán a magassági ikonok és mezők a födém referenciasíkjának helyétől függően változnak.

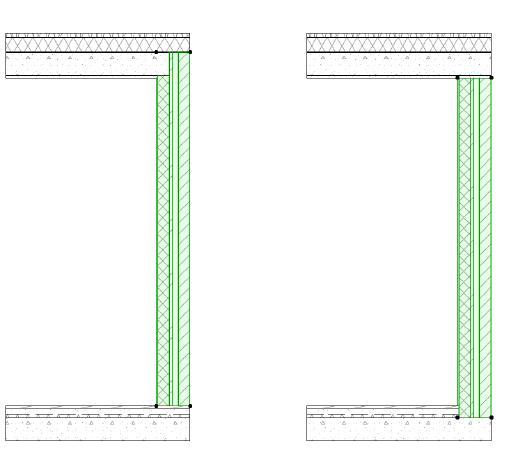

Ezért a falak nem a födém burkolatának tetejénél, hanem a födémmagon keresztül csatlakoztathatók a födémekhez.
•Ha a födém plafont modellez, a referenciasíkot a födém alapjára kell helyezni, nem a tetejéhez.
•Ha Mag tetejéről Mag aljára módosítja egy meglévő födém referenciasíkját, az egész födém helyzete ennek megfelelően fog változni. Így a korábban kialakított födémcsatlakozások nem módosulnak.

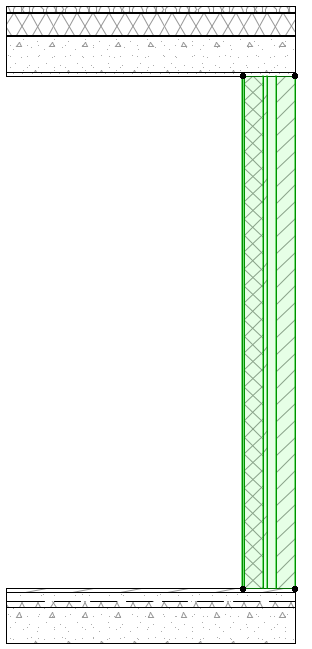

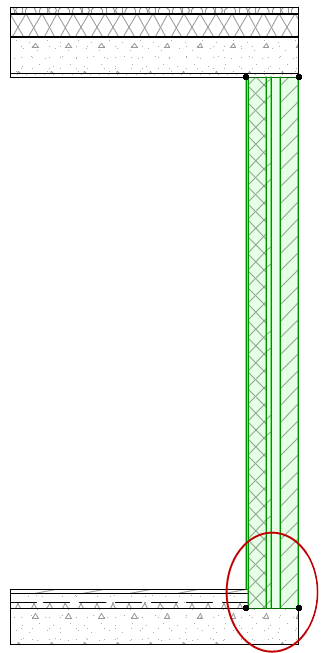

A példában a falak a födémmag tetejéhez, illetve aljához csatlakoznak.
Referenciasík Interaktív konszignáció esetén/Feltétel alapú kiválasztás

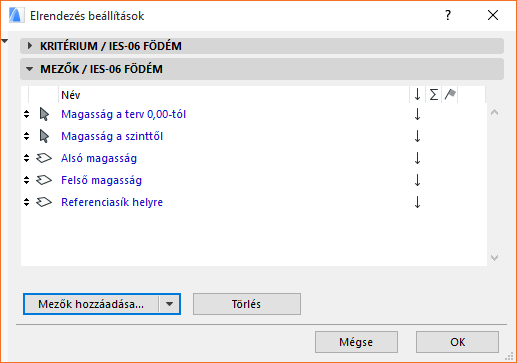

Az Interaktív konszignációnál kilistázhatja a födém azon elemeit, amelyek különböző mezőket használnak az elem felső és alsó magasságához. A „Magasság terv 0 szinthez” és a „Magasság a szinttől” opció a födém referenciasíkjának magasságára vonatkozik (és nem a födém tetejének magasságára).

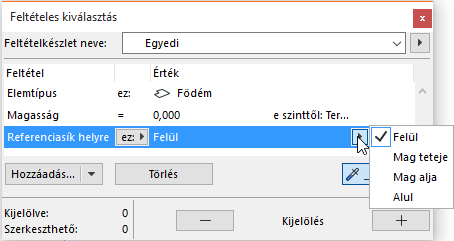

Használható a Feltétel alapú kiválasztás parancs a tervben lévő födémekre vonatkozóan, illetve a födémek kilistázhatók a referenciasíkjuk helyzete alapján:
Födémek szerkesztése referenciasík alapján

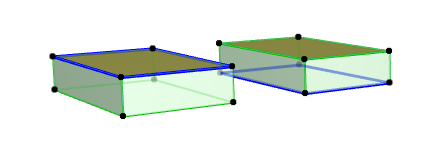

3D nézetben a födém referenciasíkját egy vastag kék vonal jelzi. A sík formája a födém tetejének kivetítése; a födém szerkesztéséhez kattinthat a referenciasíkot jelző vonalra, a födém felső körvonalára vagy bármelyik csomópontra.
Ezzel a funkcióval (Szerkesztés > Átalakítás > Elemek födémhez igazítása) az elemek (falak, oszlopok vagy vízszintes gerendák) egyszerűen hozzáigazíthatók egy vagy több födém adott szintjeihez, melyek az elemek fölött és/vagy alatt találhatók.
Lásd Elemek födémhez igazítása.
Födém referenciasíkjának módosítása

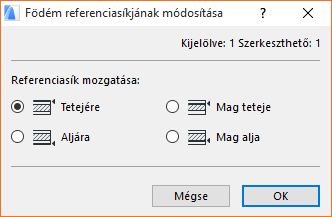

Ezzel a paranccsal (Szerkesztés > Referenciavonal és sík > Födém referenciasíkjának módosítása) úgy módosítható egy vagy több kijelölt födém referenciasíkja, hogy a födém helyzete változatlan marad.
Megjegyzés: Ha egy vagy több egyszerű födém is ki van választva, a „Mag teteje” opció alkalmazásakor ezek az egyszerű födémek felső referenciasíkot kapnak.
Ez a funkció akkor hasznos, ha egyszerű szerkezeteket modellez a vázlatkészítéskor, majd később átalakítja az egyszerű födémeket rétegessé. Ilyenkor, ha szükséges, a referenciasíkot a mag tetejéhez is igazíthatja az elem teteje helyett.
Korábbi verziójú fájlok frissítésekor hasznos lehet ez a funkció a födém referenciasíkjának módosításához felső helyzetről egyéb helyzetre.
