Ez a funkció a modellben lévő 3D elemek közötti ütközések észlelésére szolgál. Ütközésről beszélünk, ha két vagy több elem fizikailag metszi egymást.
Az ütközésvizsgálat során a program ellenőrzi, hogy található-e ütközés két tetszőleges elemcsoport között. A csoportok a felhasználó által megadott feltételek alapján határozhatók meg.
Ütközésvizsgálat futtatható például:
•Épület- és MEP elemek között. (Az MEP elemek származhatnak kapcsolt, befűzött külső vagy az ARCHICAD-ben egyéb módon modellezett MEP IFC fájlokból.)
•Beton és acél szerkezeti elemek között.
•(Uniclass, OmniClass, UniFormat vagy egyéb osztályozási rendszer alapján) eltérő termék- és elemtípusokba sorolt elemek között.
•Az űrszelvény menekülési vagy akadálymentes útvonalaihoz szükséges hely ellenőrzéséhez.
Az ütközésvizsgálat kizárólag alaprajzon és a 3D ablakokban elérhető.
Elérhető innen:
•Tervezés > Modellek összehasonlítása > Ütközésvizsgálat
•vagy kattintson a Modell-ellenőrzési jelentésből az Ütközésvizsgálat ikonra
Térfogati/területi tűrések beállítása
Példa: Ütközésvizsgálat térfogati/területi tűrésekkel
Példa: Űrszelvény ütközésvizsgálata
Építőanyag kizárása az ütközésvizsgálatból
•A program csak a látható fóliákon lévő elemeket veszi figyelembe
•Az érintkező elemek esetében nem beszélünk ütközésről
•A szilárdtest-műveletek és prioritás alapú kapcsolatok rendben vannak a modellben és nem okoznak ütközéseket
•3D-s metszősíkok nincsenek figyelembe véve (a teljes modellt tekintve, függetlentül a metszősikoktól)
•Az ütköző térfogatokhoz és/vagy felületekhez tűrés adható meg: ha az ütköző térfogat/terület nem haladja meg a beállított tűrésértéket, az nem számít ütközésnek
Lásd Térfogati/területi tűrések beállítása.
•Az építőanyagok állapota (“Részt vesz az ütközésvizsgálatban” jellemző) figyelembe van véve
Lásd Építőanyag kizárása az ütközésvizsgálatból.
1.Nyissa meg az alaprajzot vagy a 3D-s ablakot.
2.Nyissa meg a Tervezés > Modellek összehasonlítása > Ütközésvizsgálat menüpontot.
3.A párbeszédablakban adja meg az ellenőrizni kívánt, 3D elemekből álló két csoportra vonatkozó feltételeket.

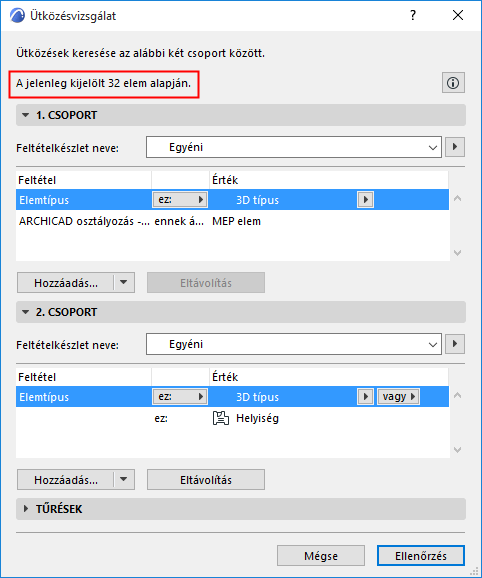

•Ha a művelet előtt elemeket jelölt ki, az ütközésvizsgálat funkció csak a kijelölt elemeket vizsgálja. Az aktuális kijelöléseket a program az ablak tetején jelzi.
További részletekért lásd Ütközési csoportok megadása.
4.Adja meg a kívánt területi és/vagy térfogati tűrésértékeket.
További részletekért lásd Térfogati/területi tűrések beállítása.
5.Az ütközésvizsgálat futtatásához nyomja meg az Ellenőrzés gombot.

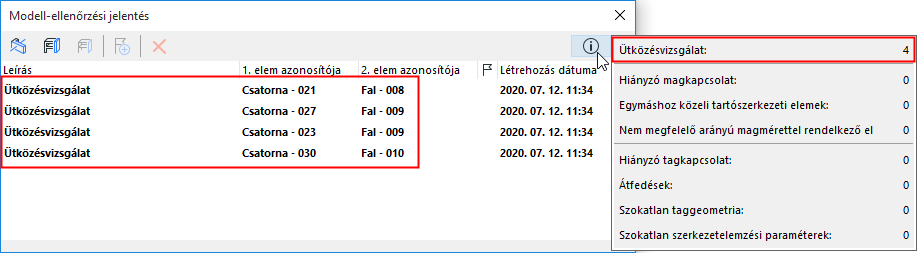

6.Megnyílik a Modell-ellenőrzési jelentés az eredményekkel. A Jelentésben ütközéstípusú problémák kerülnek listázásra. Kattintson az Infó gombra, hogy ellenőrizhesse az Ütközések számát.
A Modell-ellenőrzési jelentésben listázott egyéb problémákkal együtt megtekintheti a modell vonatkozó elemeit és létrehozhat Feladatokat.
Lásd Modell-ellenőrzési jelentés.
Az 1. és 2. Csoportban használja a feltételek kezelőfelületet az ütközési csoportok meghatározására.
•Ha az összes elemtípus szintjén kívánja vizsgálni az ütközéseket, mindkét csoportnál ugyanazokat a feltételeket adja meg.
•Ha a 3D elemek és az MEP elemek közötti ütközéseket kívánja ellenőrizni, az egyik csoportnál szűrjön az MEP besorolású elemekre.

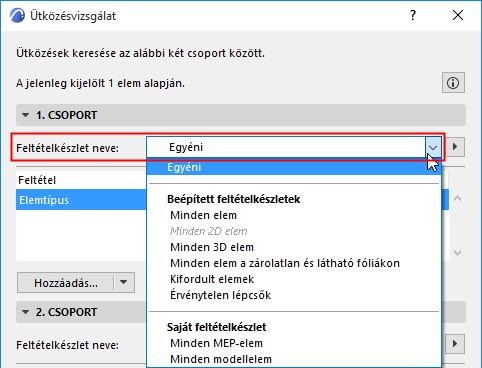

•Ha korábban mentett Feltételkészletet kíván használni az ütközési csoport meghatározásához, kattintson a Feltételkészlet neve nyílra. Ekkor megjelennek a terv feltételkészletei:
–Miután kiválasztotta a feltételkészletet, annak tartalma felülírja az Ütközés csoportra vonatkozó aktuális feltételeket.
–Előfordulhat, hogy a felsorolt feltételkészletek némelyike nem elérhető, mivel azok az ütközésvizsgálatnál nem használható feltételt tartalmaznak (pl. 2D elemtípusok, IFC tulajdonságok).
Lásd még: Előre megadott feltételkészletek.

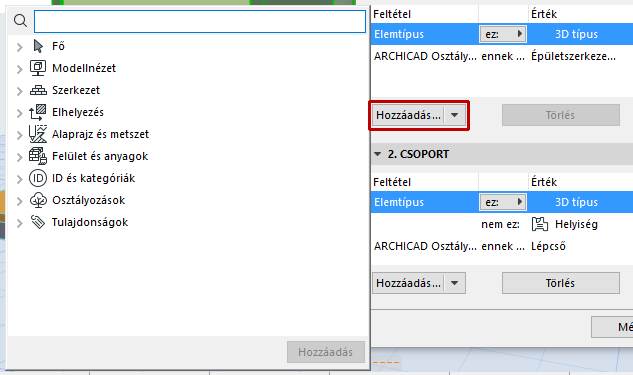

•A Hozzáadás gomb megnyomásakor megnyílik egy párbeszédpanel, ahol kiválaszthatja a csoport szűréséhez szükséges tulajdonságokat és paramétereket.
Térfogati/területi tűrések beállítása
Tetszés szerint megadhat tűréseket az ütköző részek elemeinek térfogatára és területére vonatkozóan.
Ütköző elemekről beszélünk, ha az ütköző részek térfogata vagy (ha van ilyen) területe meghaladja a tűrésértéket.
Megjegyzés: Az itt szereplő mértékegységek terv rajzi egységeinek felelnek meg (Beállítások > Terv beállításai).
Térfogati tűrés
Az Ütközésvizsgálat mindig az ütköző részek térfogata alapján határozza meg az ütköző elemeket.
Opcionálisan térfogati tűrés adható meg: ha a két elem ütköző részeinek térfogata meghaladja ezt a tűrésértéket, ütköző elemekről beszélünk.
Területi ütközés keresése
Kiegészítő lehetőségként az Ütközésvizsgálat funkció ellenőrzi az ütköző részek területét is. Ha engedélyezi a területi ellenőrzést és megadja a tűrést, a program azokat az elemeket kezeli ütközőként, amelyeknél az ütköző terület meghaladja ezt a területi tűrésértéket.
Megjegyzés: Ha a területi ellenőrzés be van kapcsolva, előfordulhat, hogy a program akkor is ütközőnek érzékel két elemet, ha azok ütköző térfogata nem haladja meg a térfogati tűrést – ennek oka az, hogy az ütköző terület viszont meghaladja a területi tűrést. Lásd az alábbi példát.
Példa: Ütközésvizsgálat térfogati/területi tűrésekkel
Futtasson ütközésvizsgálatot a lenti tűrési beállításokkal.

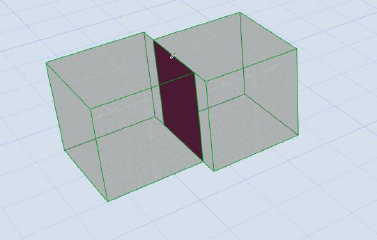

Az alábbi két kocka térfogata egyenként 1 köbméter. Enyhén ütköznek; az átfedő térfogat minimális (nem haladja meg a térfogati tűrést), az átfedő terület viszont jelentős (meghaladja a területi tűrést). Az eredmény: az ütközésvizsgálat ezt a két elemet ütközőnek értékeli.
Két ütköző elem (az ütköző részhez tartozó felület területe alapján)
Példa: Űrszelvény ütközésvizsgálata

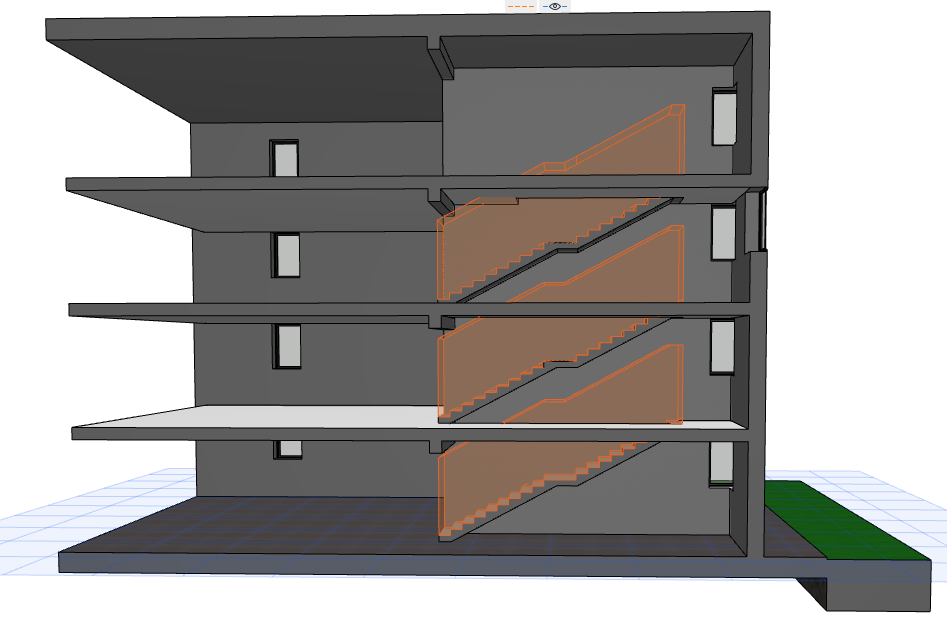

Az alábbi modell 3D nézetében ellenőrizzük az űrszelvény ütközését.
Megjegyzés: Az űrszelvény láthatósága a Dokumentáció > Modellnézet-> Modellnézet-beállítások (Lépcsők beállításai) menüpontban kapcsolható be.
1.Nyissa meg a Tervezés > Modellek összehasonlítása > Ütközésvizsgálat menüpontot.

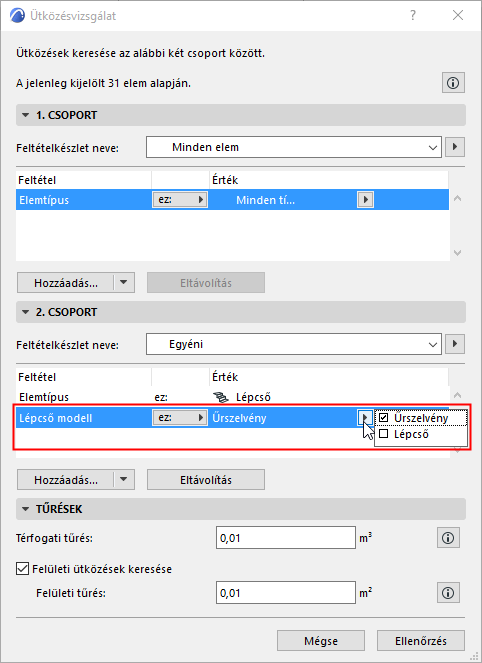

2.Adja meg az ütközési kritériumokat a párbeszédablakban.
•Az 1. csoport esetén: minden 3D elem
•A 2. csoport esetén: lépcsők, a Lépcső modell űrszelvény-részének figyelembevételével .
3.Az ütközésvizsgálat futtatásához nyomja meg az Ellenőrzés gombot.
4.Megnyílik a Modell-ellenőrzési jelentés az eredményekkel. Ezen a helyen a modellben szereplő valamennyi kapcsolódó elemre megtekintheti az eredményt és szükség szerint létrehozhat Feladatokat is.
Lásd Modell-ellenőrzési jelentés.
Építőanyag kizárása az ütközésvizsgálatból

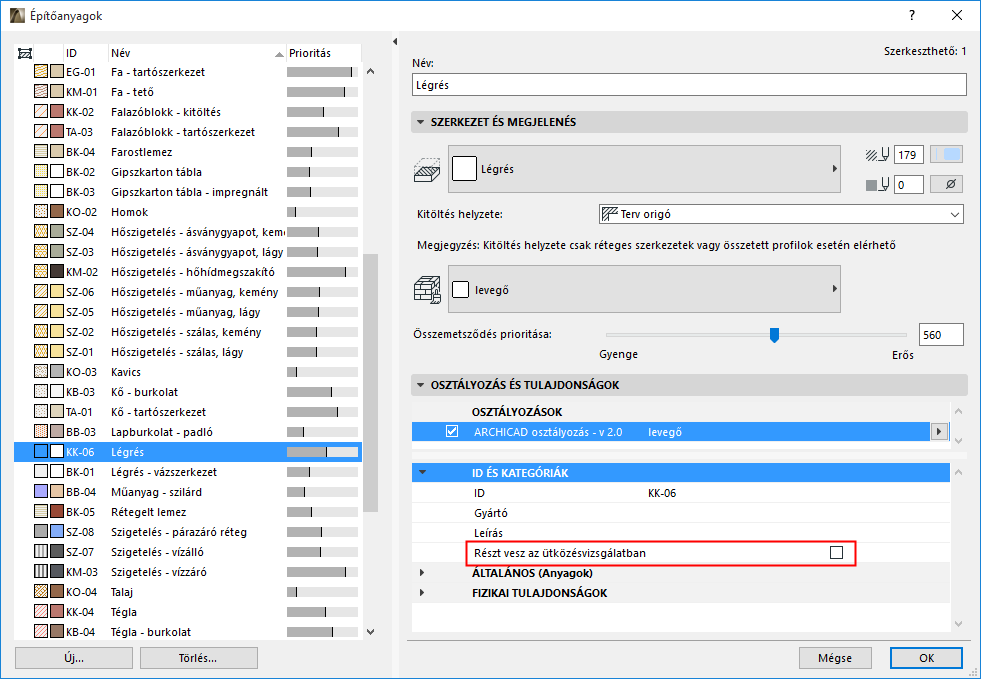

Az ütközésvizsgálat funkció figyelembe veszi az elemek építőanyagát. Az építőanyagok beállíthatók úgy, hogy részt vegyenek az ütközésvizsgálatban. Ehhez használja a „Részt vesz az ütközésvizsgálatban” jelölőnégyzetet, amely az Építőanyagok Osztályozás és tulajdonságok paneljén található (Beállítások > Elemattribútumok > Építőanyagok).
Ha nem jelöli be a négyzetet, az építőanyag nem vesz részt az ütközésvizsgálatban.
Azt az MEP elemet például, amely légrésként hatol át az építőanyagon (pl. csatorna), nem értelmezi ütközésként a program.
