Csomóponti/élmenti kényszer (generálási szabályok)

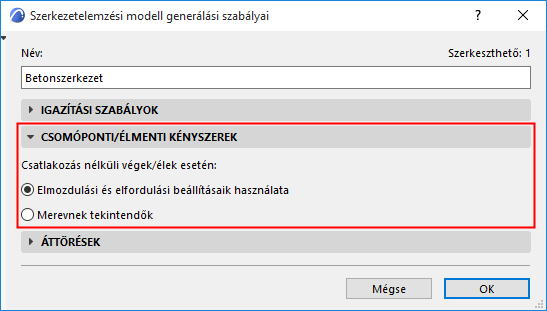

Ez a Generálási szabályok párbeszédablak egyik panelje.

Ezzel a vezérlővel adható meg, hogyan értelmezze a szerkezetelemzési szoftver a csatlakozás nélküli végek vagy élek kényszereire vonatkozó beállításokat.

Néhány szerkezetelemzési szoftver automatikusan merevként értelmezi az összes ilyen kapcsolat nélküli véget/élet. Ilyen szoftver használatakor előfordulhat, hogy módosítani kell ezt a beállítást ezen a panelen. Lásd a részleteket lent.

Csatlakozás nélküli végek és élek esetén:

Elmozdulási és elfordulási beállításaik használata (alapértelmezett beállítás)

Alapértelmezés szerint a program az elemszintű csomóponti/élmenti kényszer beállításokat veszi figyelembe.

Ha módosította valamelyik elmozdulási vagy elfordulási/csavarodási értéket, a módosítást a program figyelembe veszi a szerkezetelemzési modell SAF formátumba történő exportálásakor.

Lásd Csomóponti/élmenti kényszerek.

Az exportált SAF fájlban a RelConnectsSurfaceEdge értékek típusa „szabad” (free) vagy „egyéni” (custom), ami az elemszintű Csomóponti/élmenti kényszer beállításokat tükrözi.

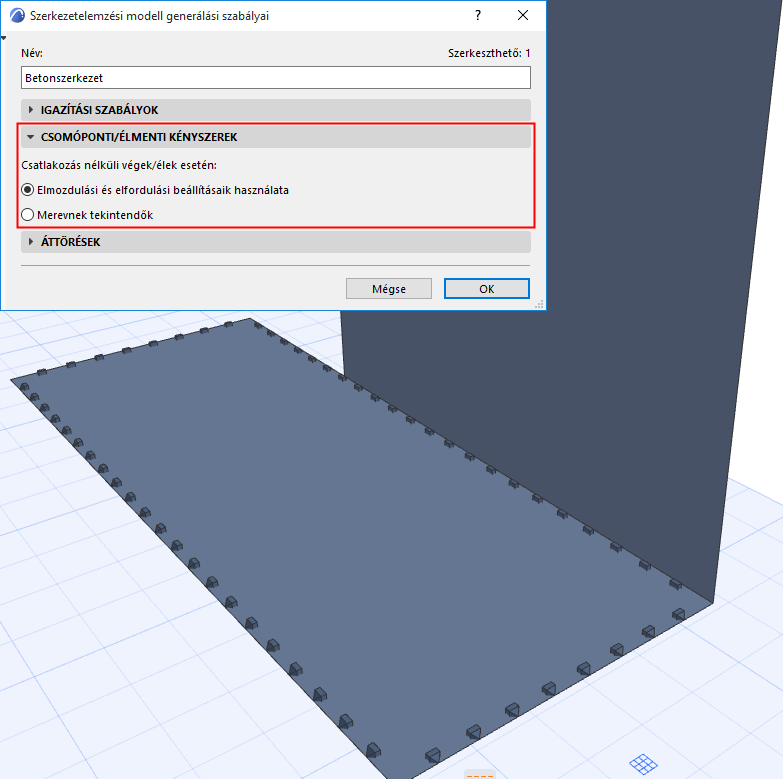

A modellben minden élen egyénileg beállított kényszerértékek láthatók, ahogy általában.

Egyéni élmenti kényszerek

Merevnek tekintendő (a csatlakozás nélküli végekre/élszakaszokra vonatkozik)

Bizonyos fogadó szoftverek minden csatlakozás nélküli véget, élet és élszakaszt merevként kezelnek.

Ha úgy akarja exportálni a modellt ARCHICAD-ből, hogy az kompatibilis legyen az ilyen szoftverekkel:

A Csomóponti/élmenti kényszer panelen válassza a Merevnek tekintendő lehetőséget.

Ennek eredményeként:

•Exportáláskor minden csatlakozás nélküli vég, él és élszakasz „merev” beállítást kap, a kényszerre vonatkozóan elemszinten megadott értékektől függetlenül.

•Az SAF fájlban a RelConnectsSurfaceEdge értékek típusa „merev” (rigid) még akkor is, ha az elemszintű Csomóponti/élmenti kényszer beállításoknál más értékek szerepelnek.

•A program csak ott alkalmaz egyéni értékeket az élmenti kényszernél, és csak ott jeleníti meg a modellben a kényszerre vonatkozó jeleket, ahol a tag csatlakozik egy másik taghoz.

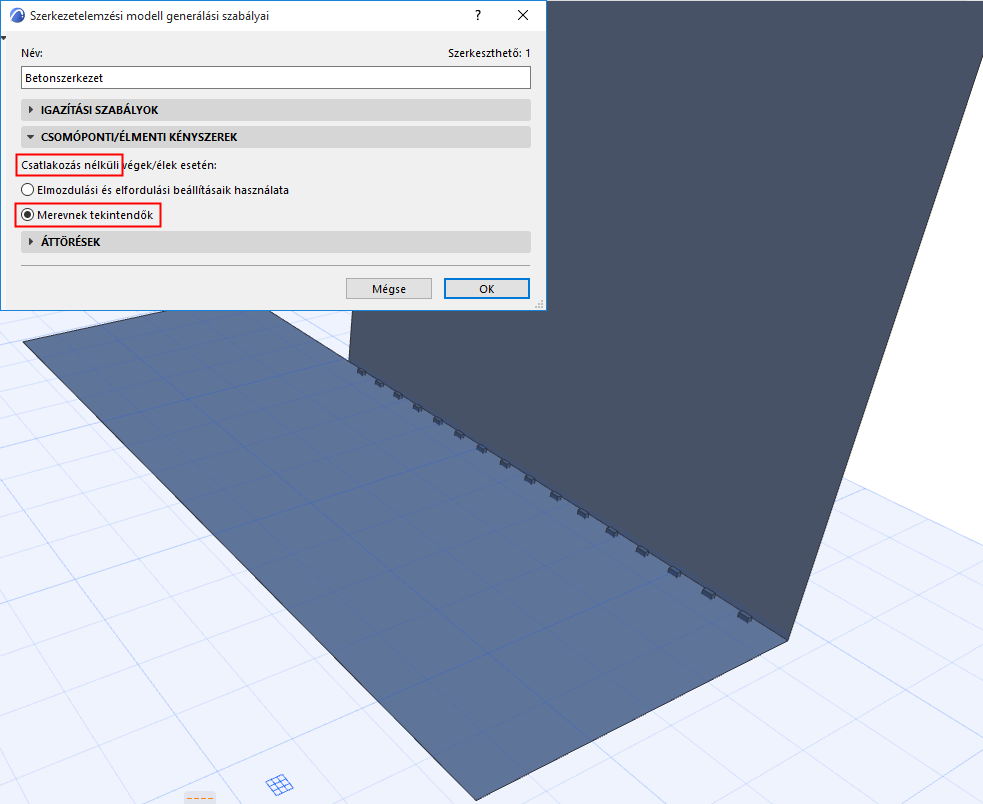

Él egyéni beállításokkal: megjelenítés csak a csatlakozó szakasz mentén

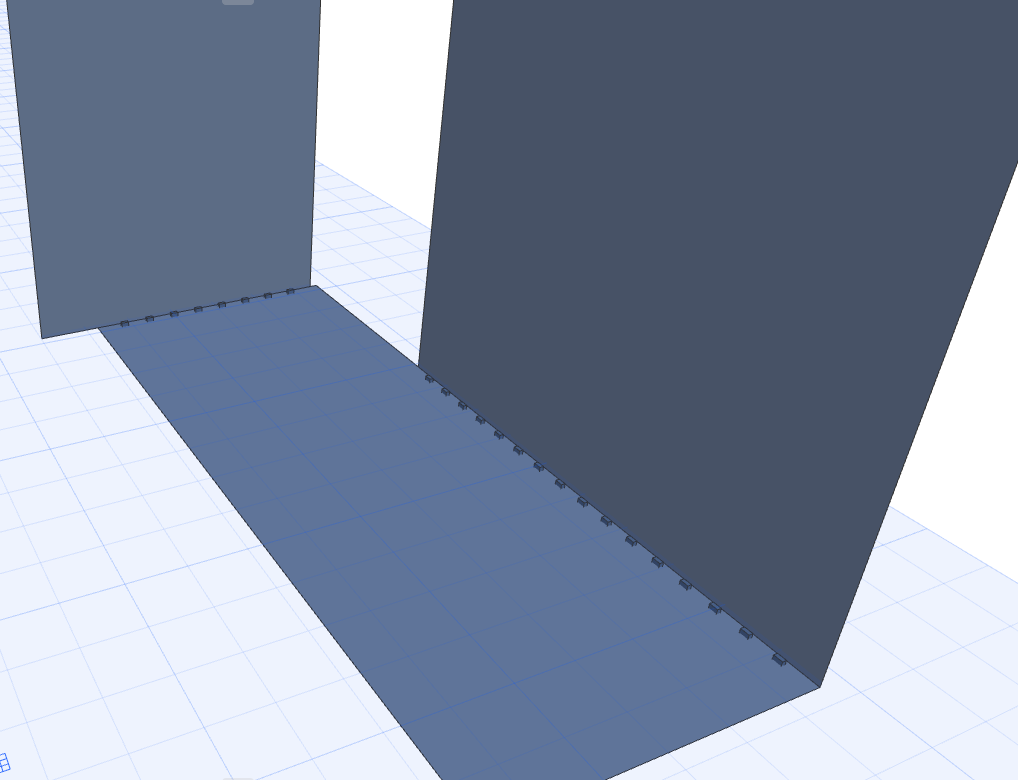

Ha később további szerkezetelemzési tagokat ad a modellhez, a csatlakoztatott él (szakaszok) exportálása az egyéni kényszerértékekkel történik, és a kényszerek minden szükséges helyen láthatók.
