Fizikai modell ellenőrzési paraméterei
Ezzel az ellenőrzéssel meghatározható bármely olyan két metsző szerkezeti elem, amelynek tartószerkezetei nem csatlakoznak egymáshoz.
Ebben a példában:

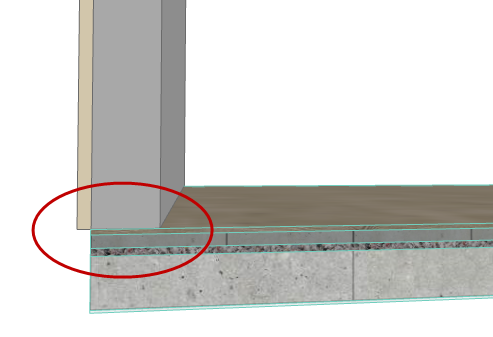

A fal csak a födém burkolatáig metszi a födémet, a magok nem csatlakoznak egymáshoz.
Ez a probléma kihat a szerkezetelemzési modellre, mivel ha az elemek magjai nem csatlakoznak egymáshoz, az igazítási szabályok nem alkalmazhatók, és a 2D tagok szétkapcsolva maradnak.
Megjegyzések:
–Minden egyszerű szerkezetű elem rendelkezik maggal, így ezeket az ellenőrzés minden esetben figyelembe veszi
–A komplex és réteges szerkezeteket csak akkor veszi figyelembe, ha legalább egy „Mag” besorolású összetevőt tartalmaznak
–Az összes maggal rendelkező elemet figyelembe veszi (nem csak a tartószerkezeti elemeket)
Másik tartószerkezeti elem, amely közelebbi, mint:
Ezzel az ellenőrzéssel azok a tartószerkezeti elemek azonosíthatók, amelyek egyáltalán nem metszik egymást, bár a megadott tűrésértéknél közelebb vannak egymáshoz.

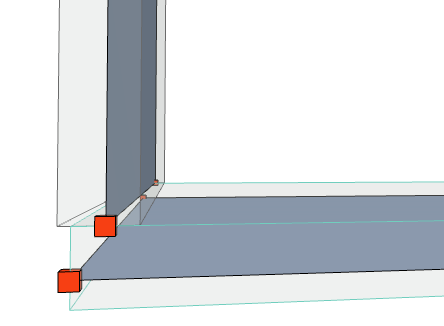

Ezt a helyzetet valószínűleg modellezési hiba okozza, ahogyan az az ábrán is látható: a födém és a fal között egy kisebb rés található.
Nem megfelelő arányú magméretekkel rendelkező elemek

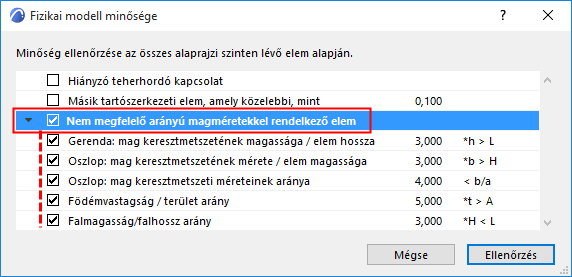

Használja ezt a jelölőnégyzetet a vonatkozó paramétercsoport be- és kikapcsolásához (vagy egy-egy tetszőleges paraméter kikapcsolásához).
Minden paraméter megvizsgálja a gerendák, oszlopok, födémek és falak adott magméreteinek arányát, és ellenőrzi, hogy a talált arányok a megadott tartományba esnek-e.
Ha az arány a megadott tartományon kívül esik, a vonatkozó elemek a Modell ellenőrzése párbeszédablakban a következő jelzéssel láthatók: „Nem megfelelő arányú magmérettel rendelkező elem”.
•A folyamatban szerkezeti funkciótól függetlenül minden magot tartalmazó elem részt vesz (nem csak a tartószerkezeti elemek).
•Az ellenőrzött méretek az elem tartószerkezeti részére vonatkoznak.
–Például: egy 300 mm vastag (200 mm tartószerkezeti összetevő, valamint 100 mm szigetelés és vakolatréteg) réteges födém esetén csak a 200 mm-es tartószerkezeti vastagság vesz részt az ellenőrzési folyamatban.

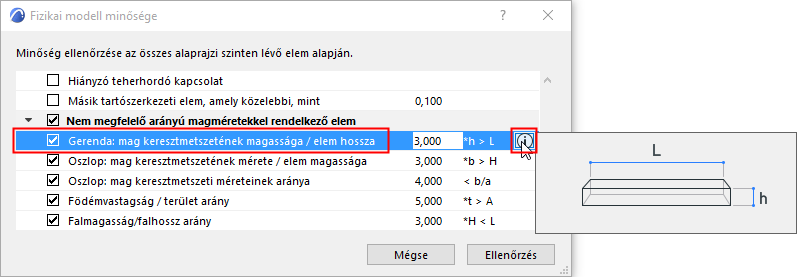

•Az ellenőrzött arány ábrázolásának megtekintéséhez: jelöljön ki egy elemet, majd kattintson az Infó gombra.
Példa: paraméter kiválasztása, kattintás az „Infó” lehetőségre
Tippek a „Nem megfelelő arány” paraméterek használatához
A Fizikai modell minőség-ellenőrzése párbeszédablakban található paraméterkészletek a betonszerkezetekre vonatkozó Eurocode szabványon alapulnak. (Rövid leírásukat lásd lentebb.)
Például: a nem arányos szélességű és magasságú keresztmetszettel rendelkező oszlop 1D tag helyett inkább 2D tagnak tekinthető.
A Modellellenőrzés párbeszédablakban listázott eredmények nem feltétlenül hibák. Azonban az egységesség érdekében használhatja ezeket a „nem megfelelő arány” paramétereket az adott munkafolyamatnak és a fogadó szoftver követelményeinek megfelelően. Például:
•A terven dolgozó csapat tagjai megegyezhetnek abban, hogy bizonyos szerkezeteket (például a parapetet) nem gerendával, hanem fallal modelleznek, vagy fordítva.
•A terven dolgozó csapattagok megegyezhetnek abban, hogy az épület hosszán húzódó falakat nem egyetlen hosszú fallal, hanem külön szakaszokkal modellezik.
•Az eltérések kereséséhez használja a Modell ellenőrzése funkciót
Ellenőrizze bármelyik következő, nem megfelelő magméret-arányhoz kapcsolódó paramétert:
Gerenda: mag keresztmetszetének magassága / elem hossza
A gerenda teljes hosszának aránya a (mag keresztmetszetének) magasságához képest.
Például: ha a gerenda a hosszához képest „túl magas” (az adott arányértékek alapján), akkor szerepel a modell-ellenőrzési jelentésben.
A szerkezetelemzési szoftver szabályai ezt az elemet 1D tag helyett 2D tagként kezelhetik (pl. fal).
Megjegyzés: a „Fal magassága/hossza” paraméter (a leírást lásd lentebb) a fordított helyzetet ellenőrzi.

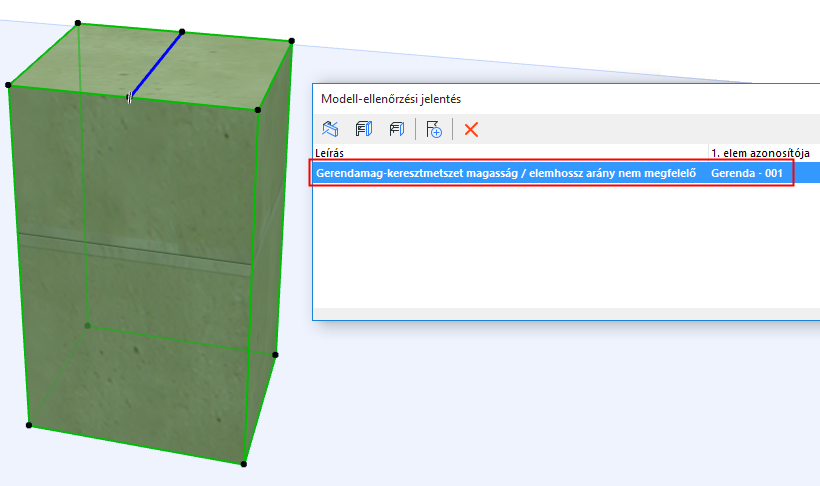

A hosszához képest „túl magas” gerenda
Oszlop méretezési paraméterei
A következő két paraméter kétféleképpen ellenőrzi az oszlop méreteit:
Mag keresztmetszetének mérete / elem magassága
Mag keresztmetszeti méreteinek aránya
Megjegyzések:
–Ezeket a paraméterek csak az oszlop „Tartószerkezet” besorolású részeit veszik figyelembe.
–Ha az oszlop rendelkezik burkolattal: a funkció akkor veszi figyelembe a burkolat vastagságát, ha a burkolat összetevő „Tartószerkezet” besorolású (az Oszlop beállításainál lévő „Szakasz” oldalon). Ha a burkolat „Burkolat” vagy „Egyéb” kategóriájú, a funkció nem veszi figyelembe.
Födémvastagság/terület arány
A födém magvastagságának összevetése a födém területével.
Ha ez az arány nagyobb, mint a megadott érték (azaz a födém túl „vastag” a területéhez képest), akkor a födém szerepel a modell-ellenőrzési jelentésben.

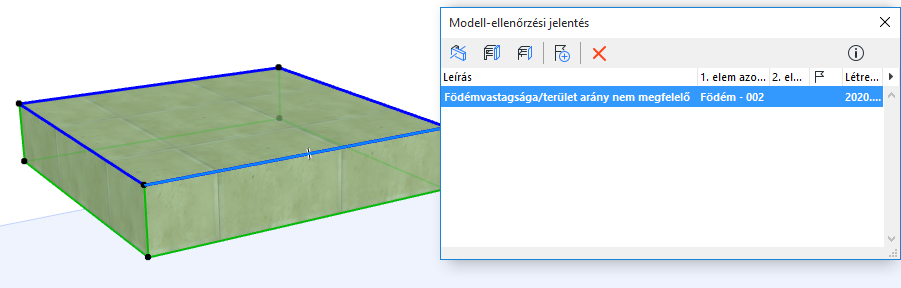

A területéhez képest „túl vastag” födém
Falmagasság/falhossz arány
A falmagasság és a fal teljes hosszának aránya.
Például: ha a fal a hosszához képest „túl magas” (az adott arányértékek alapján), akkor szerepel a modell-ellenőrzési jelentésben.
A szerkezetelemzési szoftver szabályai az ilyen elemet 2D tag helyett 1D tagként kezelhetik (pl. gerenda).
Megjegyzés: a „Gerenda magassága/hossza” paraméter (a leírást lásd fentebb) a fordított helyzetet ellenőrzi.
