Szerkezetelemzési modell minőségének ellenőrzése

Bevezetés

A Szerkezetelemzési modell minőség-ellenőrzése funkció segítségével biztosítható, hogy az elkészített szerkezetelemzési modell helyes. A (modell-ellenőrzési jelentésben felsorolt) eredmények a lehetséges hibákra hívják fel a figyelmet.

A minőség-ellenőrzési párbeszédablakban a paraméterekre vonatkozó ellenőrzőlista található, négy kategóriára bontva. A modell ellenőrizhető az összes vagy csak néhány listázott paraméter szerint. Az egyes paraméterek rövid leírása lentebb látható (lásd: Szerkezetelemzési modell ellenőrzési paraméterei).

Ön valószínűleg az igazítási szabályok alkalmazása után és a szerkezetelemzési programba történő exportálás előtt futtatja le a szerkezetelemzési modell minőség-ellenőrzését.

Megjegyzés: Azonban érdemes lehet ellenőrizni bizonyos minőség-ellenőrzési paramétereket (pl. átfedések) még az igazítási szabályok alkalmazása előtt. Ha a modell átfedő elemeket tartalmaz, előfordulhat, hogy az igazítási szabályok nem a kívánt eredményt hozzák.

Minden eredmény a modell-ellenőrzési jelentésben látható.

Ha a modell-ellenőrzési jelentésben szerepelnek hibák, az nem feltétlenül jelenti azt, hogy a szerkezetelemzési modell nem exportálható. Például: a szerkezetelemzési modell ellenőrzésekor szűrhetünk a födém élein található éles szögekre, ilyenek azonban akár tudatosan is előfordulhatnak.

Megjegyzés: Kapcsolja be a szerkezetelemzési modell megjelenítését. Ellenkező esetben a párbeszédablak nem elérhető.

A szerkezetelemzési modell minőség-ellenőrzésének működése

•Az 1D és 2D tagokra összpontosít (nem a fizikai modell elemeire)

•Ha vannak kijelölt elemek a modellben, csak a kiválasztott elemeket ellenőrzi

•Csak azokat az elemeket ellenőrzi, amelyek megtalálhatók a szerkezetelemzési modellben és láthatók

Kivétel: Az egyik paraméter azokra az elemekre keres rá, amelyek nem a szerkezetelemzési modell elemei (lásd: Tag nélküli tartószerkezeti elem).

Futtassa le a szerkezetelemzési modell minőség-ellenőrzését

A 3D/alaprajz/metszet ablakban:

1.Kapcsolja be a szerkezetelemzési modell megjelenítését.

2.Tervezés > Modellellenőrzés > Szerkezetelemzési modell minősége

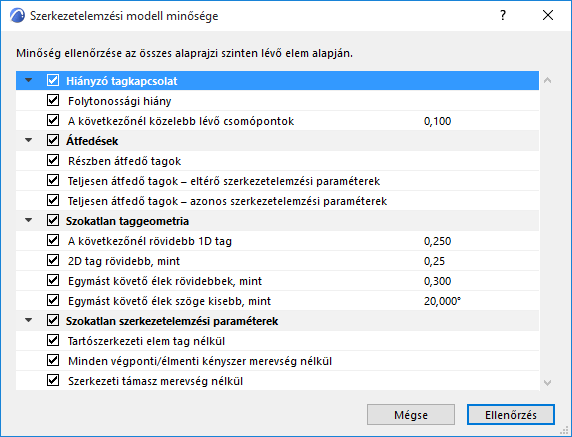

3.A párbeszédablakban négy kategóriába sorolva láthatók az ellenőrzési paraméterek (a részleteket lásd lentebb).

4.Törölje a jelölést azoknál a kategóriáknál és/vagy paramétereknél, amelyeket nem kíván figyelembe venni.

5.Kattintson az Ellenőrzés gombra.

6.Megnyílik a modell-ellenőrzési jelentés az eredményekkel.

Lásd Modell-ellenőrzési jelentés.

Szerkezetelemzési modell ellenőrzési paraméterei

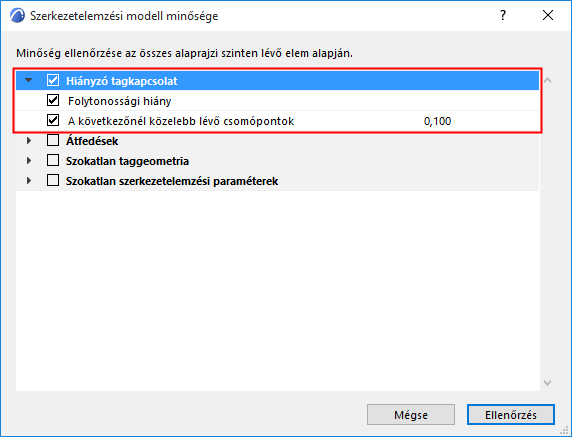

Hiányzó kapcsolat a tagok között

Ezekkel a paraméterekkel azok az egymást metsző vagy szomszédos tagok kereshetők meg, amelyek nem kapcsolódnak egymáshoz (de valószínűleg kapcsolódniuk kellene):

Folytonossági hiány

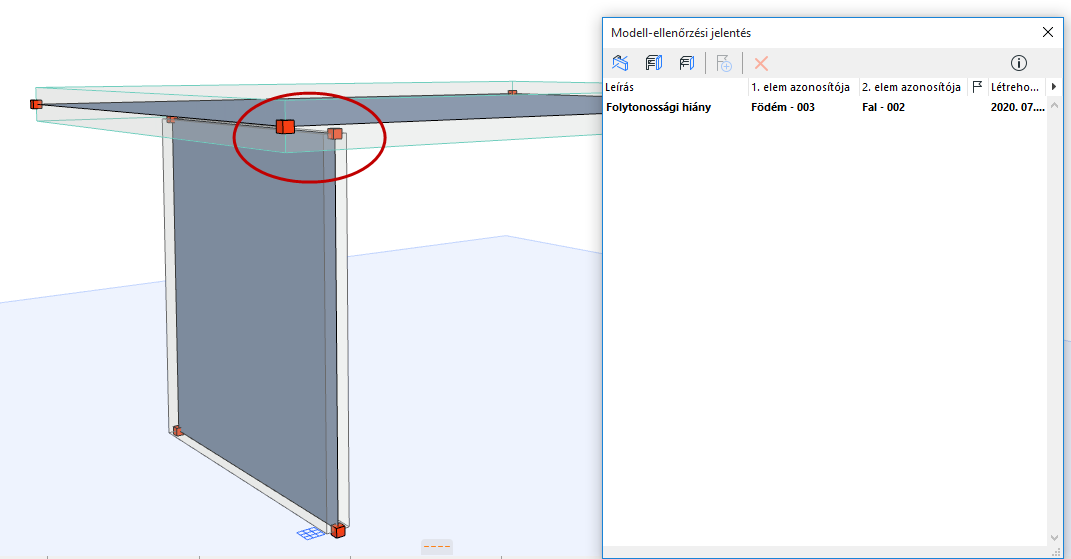

Két tartószerkezeti elem magja metszi egymást, de 1D vagy 2D tagjaik nem kapcsolódnak egymáshoz.

A magok metszik egymást, de a tagok nem kapcsolódnak egymáshoz

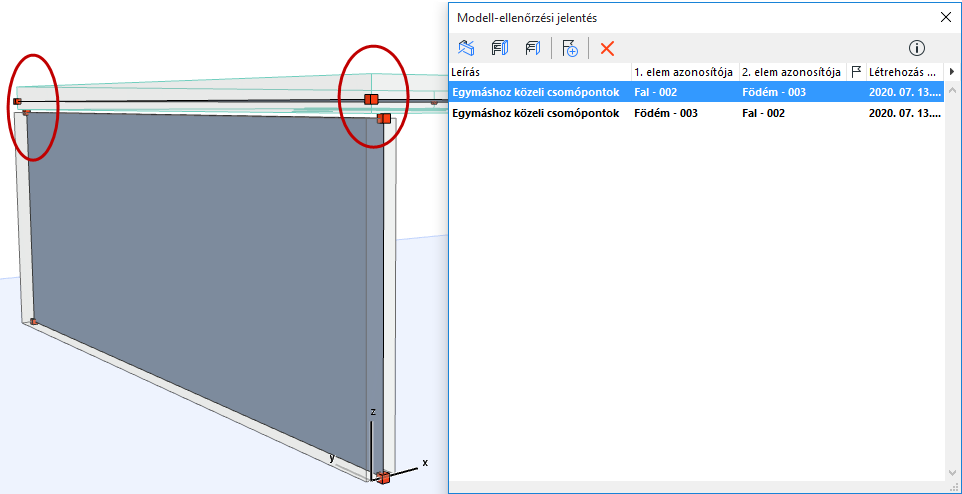

A következőnél közelebb lévő csomópontok

Bármely két csomópont, amely a megadott távolságnál közelebb van egymáshoz.

A csomópontok lehetnek ugyanazon a tagon vagy két különböző tagon.

Az elemmagoknak nem kell metszeniük egymást.

A csomópontok közel vannak egymáshoz, de a tagok nem kapcsolódnak egymáshoz

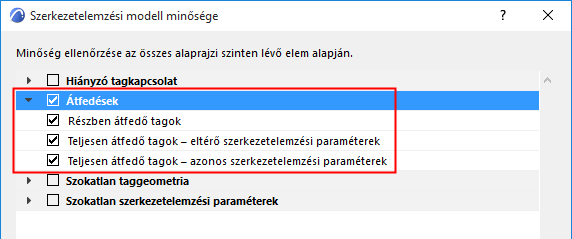

Átfedések

A következő három paraméter az 1D és 2D tagok közötti átfedésekre szűr (és nem a fizikai modell átfedő elemeire).

Részben átfedő elemek

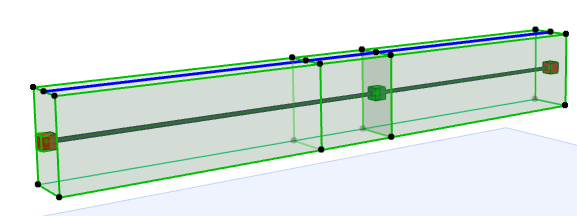

Két 1D tag vagy két 2D tag részben fedi egymást. A funkció csak a tag helyzetét veszi figyelembe, más paramétert nem.

Például: két gerenda modellezési hiba miatt fedi egymást (pl. nyújtás után).

Teljesen átfedő tagok – eltérő szerkezetelemzési paraméterek

Két 1D tag vagy két 2D tag teljesen fedi egymást 3D nézetben.

Azonban szerkezetelemzési paramétereik eltérőek. (az egyik tag eltolási szabályokat használ, míg a másik tag külpontosságát manuálisan módosították).

•Szerkezetelemzési paraméterek: az elem Eszköz beállításainak Szerkezetelemzési paraméterek oldalán található összes beállítás.

•A folyamat csak a tag helyzetét és a szerkezetelemzési paramétereket veszi figyelembe.

Az eredmény valószínűleg véletlen átfedést jelez. Például: egy tag külpontosságát módosították, aminek következtében a fizikai modell elemén kívülre, pont a másik tag tetejére került.

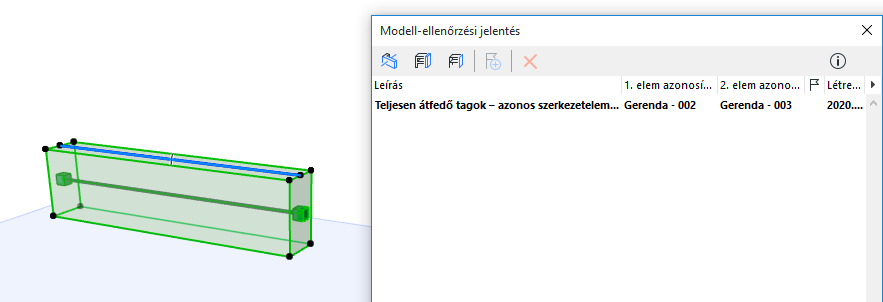

Teljesen átfedő tagok – azonos szerkezetelemzési paraméterek

Két 1D tag vagy két 2D tag teljesen fedi egymást a 3D térben. Szerkezetelemzési paramétereik teljesen egyformák.

•Ez az eredmény modellezési hibából adódó duplikált elemeket jelez.

Szokatlan taggeometria

Ezzel a négy paraméterrel azonosíthatók a modellezési hibák. Az ilyen hibákat érdemes megkeresni, ugyanis még a kisebb geometriai pontatlanságok is megakadályozhatják a precíz exportált szerkezetelemzési modell létrehozását, és így hatással vannak a végeselem elemzésre.

Az ellenőrzéskor természetesen olyan szokatlan modellezési megoldásokat is találhatunk, amelyek tudatosan készültek.

A szóban forgó bármelyik paraméter esetén: álljon rá a kurzorral a hossz vagy a terület aktuális mértékegységének megtekintéséhez (a Beállítások > Terv beállításai > Rajzi egységek pontban beállítottak szerint).

Itt pontos tűrésértékek adhatók meg – a tizedesjegyek kívánt száma a Rajzi egységek pontban állítható be.

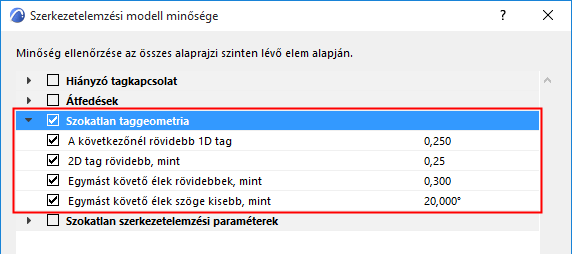

A következő paraméterekkel „Szokatlan taggeometria” kereshető:

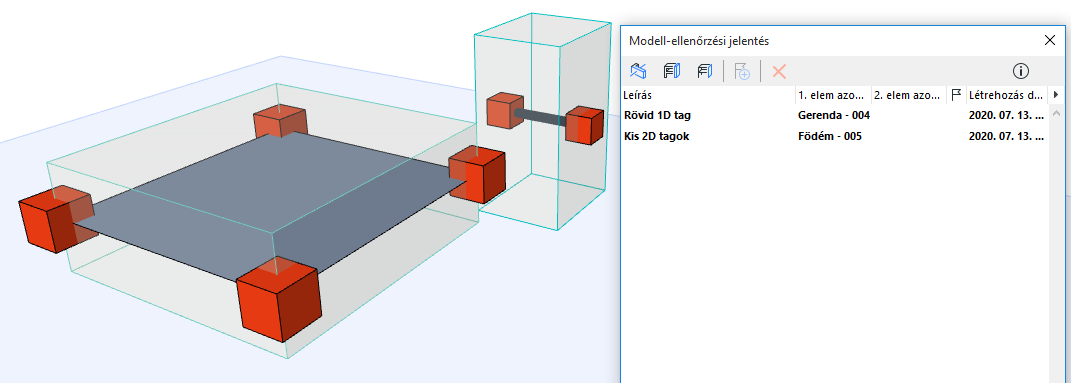

A következőnél rövidebb 1D tag

Az 1D tag hossza rövidebb, mint a megadott hossz.

2D tag rövidebb, mint

A 2D tag területe kisebb, mint a megadott terület.

Túl kicsi 2D tag, túl rövid 1D tag

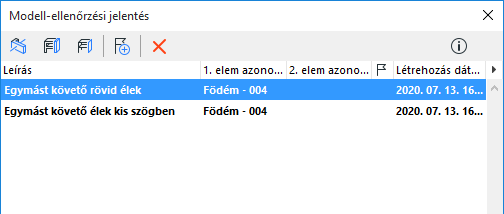

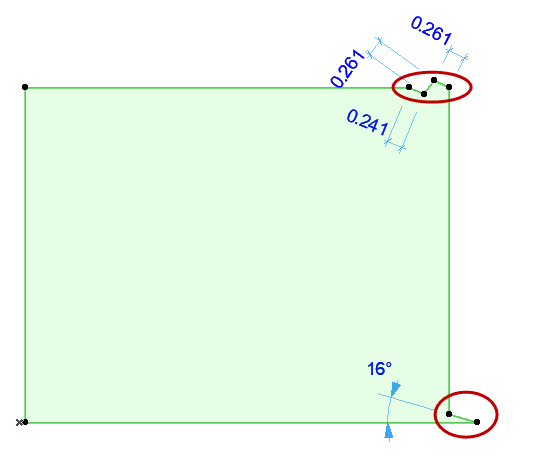

Egymást követő élek

A következő két paraméter bármelyik 2D tag egymást követő éleire alkalmazható.

Segítségükkel megkereshetők az egyenetlen élek és kiugrások, amelyek modellezési hibák lehetnek.

•Egymást követő élek rövidebbek, mint

Bármelyik szimpla 2D tag esetén megkeresi azt a két szomszédos élt, amelyek rövidebbek az adott tűrésértéknél.

•Egymást követő élek szöge kisebb, mint

Bármelyik szimpla 2D tag esetén megkeresi azt a két szomszédos élt, amelyek bezárt szöge kisebb az adott tűrésértéknél.

Egymást követő élek: túl rövid, túl éles

Szokatlan szerkezetelemzési paraméterek

Ezzel a három ellenőrzéssel azok az elemek kereshetők meg, amelyek hibát tartalmazhatnak a szerkezetelemzési paramétereik alapján:

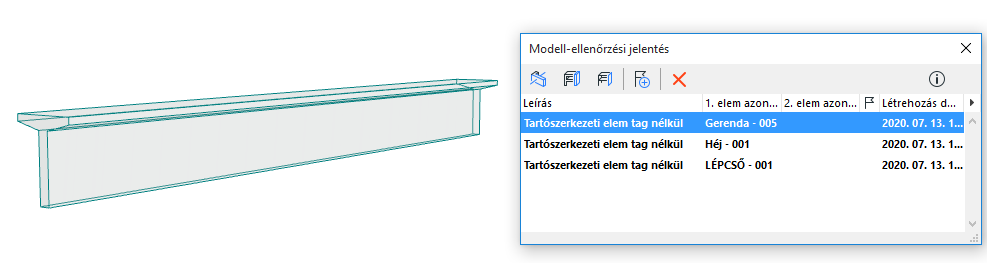

Tag nélküli tartószerkezeti elem

Azoknak a szerkezeti elemeknek a keresése, amelyek szerkezeti funkciójának beállítása „Tartószerkezet”, azonban nem rendelkeznek szerkezetelemzési taggal. Ez lehet hiba is.

Lehetséges okok:

•Ez a tartószerkezeti elem lehetne a szerkezetelemzési modell tagja, de nem aktív a vonatkozó 1D tag vagy 2D tag jelölőnégyzet az Eszköz beállításai párbeszédablakban.

•Az ARCHICAD ilyen típusú tartószerkezeti eleme nem lehet a szerkezetelemzési modell tagja (pl. Alakzat, Lépcső, Összetett tető, Tárgy)

Teherhordó tárgy: tag nélkül

Minden csomóponti/élmenti kényszer merevség nélkül

Minden olyan szerkezeti tag keresése, amelyben az összes csomóponti kényszer (1D tag esetén) vagy élmenti kényszer (2D tag esetén) beállítása „Szabad”.

Ez valószínűleg hiba, mivel nem történt meg az erők átvitele.

Lásd Csomóponti/élmenti kényszerek.

Szerkezeti támasz merevség nélkül

Megkeresi a szerkezeti támasz azon elemeit, amelyeknél az összes elmozdulási vagy elfordulási/csavarodási merevségi érték beállítása „Szabad”.

Ez valószínűleg hiba, mivel nem történt meg az erők átvitele.
