SAF fordító beállításainak optimalizálása

Amikor SAF fájlokat importál és exportál az ARCHICAD és külső szerkezetelemzési szoftverek között, az adatcsere az SAF fordító beállításai szerint történik.

•Exportáláskor az aktuális ARCHICAD terv SAF fordítójának beállításai érvényesek.

•ARCHICAD-ben történő megnyitáskor a választott sablonfájl SAF fordító beállításait használja.

•Ha az SAF fájl megnyitásához a Modellek összehasonlítása funkciót használjuk, az aktuális terv SAF fordítójának beállításai is használhatók.

Az SAF fordítók segítségével a külső szoftver megfelelően ismeri fel és értelmezi az ARCHICAD szerkezetelemzési modellt, és fordítva. Nyissa meg a SAF fordító beállításait a Fájl > Együttműködés > SAF > SAF fordítók menüpontban.

A fordító beállításai a következőket tartalmazzák:

•Építőanyagok (ARCHICAD-ben) és a vonatkozó SAF anyagok

•ARCHICAD profilok (ARCHICAD-ben) és a vonatkozó SAF keresztmetszetek

•Helyi koordináta-rendszer szabványai (az 1D tagok irányának értelmezési módja)

•Az ARCHICAD elemek beérkező SAF elemeknél használandó alapértelmezett beállításai

•Az ARCHICAD-ből exportált íves falak értelmezési módja, ha a fogadó szoftver nem tudja kezelni azokat

Az ARCHICAD két SAF fordítót használ (Exportálás és Importálás). Az alapértelmezett ARCHICAD sablon tartalmazhat előre meghatározott leképezési definíciókat az SAF fordítók részeként.

Mivel a különböző szoftverek különböző elnevezési szabályokat használhatnak, igazítani kell a fordítói beállításokon úgy, hogy biztosítva legyen a helyes adatcsere a konkrét együttműködő szoftvernek megfelelően.

Bár az SAF fordítókban találhatók beépített alapértelmezett értékek is, a pontos modellküldéshez az anyagok és keresztmetszetek meghatározott leképezése szükséges. A helyes megfeleltetés kulcsa, hogy az SAF adatfájlt a külső elemzési szoftver alapján hozzuk létre, és így könnyedén hozzáférhetünk a külső szoftverben használt pontos anyag-/profilnevekhez.

SAF adatfájl készítése és exportálása a szabványos leképezés biztosításához

A külső szoftverben hozzon létre egy fájlt, amely a külső szoftver (pl. SCIA Engineer vagy RISA-3D) által használt összes SAF anyagot és keresztmetszetet tartalmazza. Ezután exportálja a fájlt SAF (*.xls) fájlként. (Ennek a mentett fájlnak nem kell tartalmaznia a jelenlegi szerkezeti tagokat, csak az SAF keresztmetszetek és anyagok listáját.)

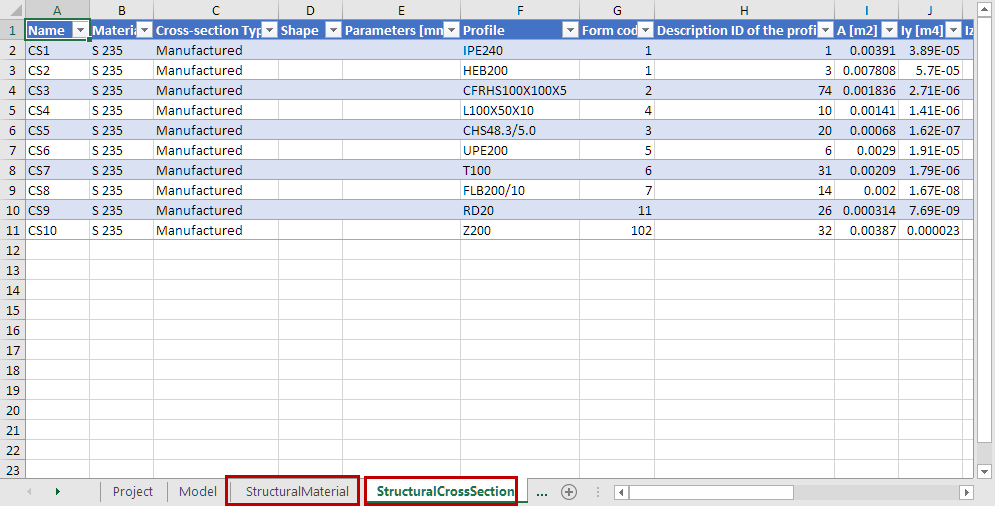

Sablon SAF fájl az anyagokkal és keresztmetszetekkel

Ekkor ezeket az SAF adatfájlból származó keresztmetszet- és anyagneveket közvetlenül befűzeti az ARCHICAD-be:

•Adja hozzá őket az SAF fordító párbeszédablakaiban látható leképezhető SAF anyagok és SAF keresztmetszetek listájához

•Bizonyos SAF anyagok és keresztmetszetek esetén: importálja ezeket az ARCHICAD-be az Attribútumkezelő segítségével

Ezeket a munkafolyamatokat a következő szakaszok részletezik.
