Elemtulajdonság használata a pontosabb anyagmegfeleltetéshez

Előfordulhat, hogy több SAF anyagot kell leképezni egyetlen ARCHICAD építőanyagra. A szerkezetelemzési programokban többféle erősségi fokozat használható ugyanahhoz az anyagtípushoz (pl. beton – C20/25, C30/37 stb.).

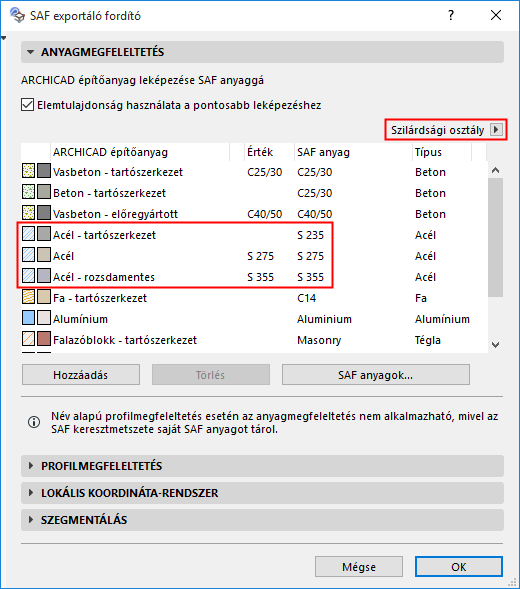

1.Jelölje be a négyzetet az „Elemtulajdonság használata a pontosabb leképezéshez” opció hozzáadásához.

2.A jellemző kiválasztását szolgáló előugró ablak most már elérhető. Válasszon egyetlen ARCHICAD tulajdonságot az építőanyag megkülönböztetéséhez (a példában: erősségi fokozat).

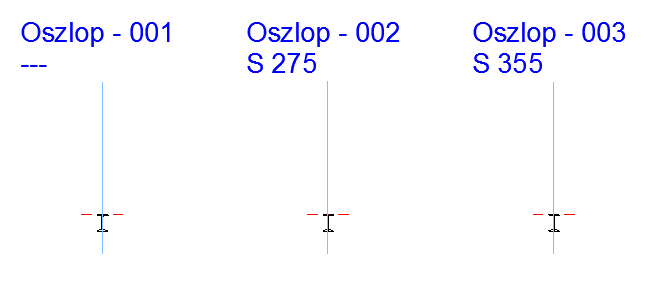

Például, az ebben az ARCHICAD modellben lévő „Acél - Tartószerkezet” építőanyaghoz három különböző SAF leképezési meghatározás szükséges, három különböző erősségi fokozati értékkel: S 275, S 355 és Nincs megadva.

3.Megtörtént az "Érték" oszlop hozzáadása a leképezési szabályhoz: kattintson az Érték mezőbe, és adja meg a vonatkozó adatokat (pl. S 275 or S 355 az "Acél – tartószerkezet" építőanyag esetén).

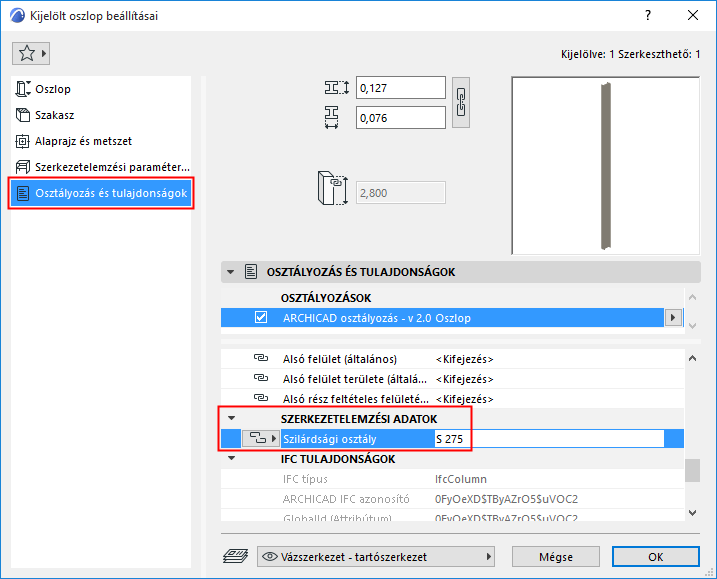

Ebben a modellben több ARCHICAD elem használja az „Acél - Tartószerkezet” építőanyagot, de ezek „erősségi fokozat” jellemzőjéhez eltérő értékek tartoznak (Elembeállítások, Osztályozás és tulajdonságok panel).

Fontos megjegyzések:

–Egy adott ARCHICAD modellben csak egy elemtulajdonság használható értékként az SAF anyagmegfeleltetéshez.

–Az SAF anyagmegfeleltetéshez csak karaktersor jellegű elemtulajdonságok használhatók.

–A tulajdonságérték leképezéséhez ezeket az értékeket ARCHICAD elemekhez kell rendelni (pl. a gerenda- vagy oszlopbeállításoknál), nem pedig azok építőanyagához.
