Szegmentálási beállítások (Exportálás SAF formátumba)

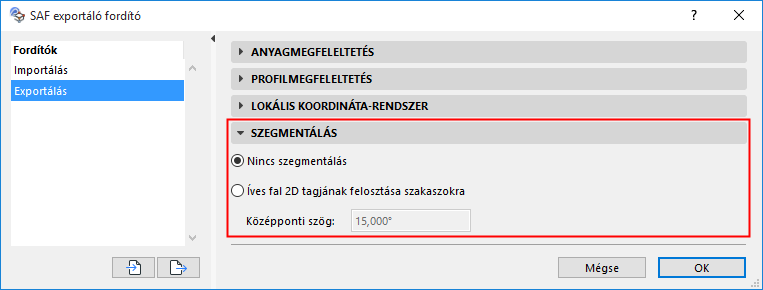

Az SAF fordító beállításainak megnyitása:

Fájl > Együttműködés > SAF > SAF fordítók.

Ez a panel az íves falakból készített 2D tagok SAF exportálására vonatkozik.

Megjegyzés: Ez csak exportálási beállítás. A beállítás hatása nem látható az ARCHICAD-ben.

•Nincs szegmentálás: Ez az alapértelmezett beállítás. Ha a fogadó szerkezetelemzési szoftver képes kezelni az íves falakból készített íves 2D tagokat, használja ezt az alapértelmezett beállítást.

•Íves fal 2D tagjának felosztása szakaszokra: Csak akkor használja ezt a beállítást, ha a fogadó szerkezetelemzési szoftver nem képes kezelni az íves falakat. Az íves 2D tag exportálása több szakaszként történik.

A Középponti szög mezőben: adja meg a létrejövő szakaszok maximális középponti szögét.

–A létrejövő szakaszok megközelítőleg a megadott középponti szöget használják majd (de nem haladják meg azt), a következő igazításokra azonban szükség lehet:

-Ha az íves fal a végpontokon kívül további csomópontokat tartalmaz (pl. olyan szerkezeti csomópontok, melyeknél a csatlakozó elem találkozik a fallal), a program szakaszokat hoz létre, így azok végpontjai egybeesnek ezekkel a meglévő csomópontokkal.

-A középponti szög értékei a csomópontok helyétől (és a szakaszok hosszától) függően változnak.

Fontos megjegyzések

–Az Íves fal 2D tagjának felosztása szakaszokra opció választásakor: a fogadó szoftver további szakasz-csomópontokat hoz létre annak érdekében, hogy igazodjon az íves falhoz csatlakozó szerkezeti támaszok és szerkezetelemzési kapcsolatok csomópontjaihoz.

–Az exportált falszakaszok újonnan létrehozott belső élein belül a szabad élek beállítása „Merev” (az eredeti falélek „Kényszer” értékeitől függetlenül).
