Profilmegfeleltetés (SAF importálása ARCHICAD-be)

Nyissa meg a Fájl > Együttműködés > SAF > SAF fordítók menüpontot, és válassza az Importáló fordító lehetőséget.

A Profilmegfeleltetés segítségével képezze le a beérkező SAF keresztmetszeteket (csak 1D tagok) ARCHICAD profilokká.

SAF keresztmetszetek leképezése név szerint

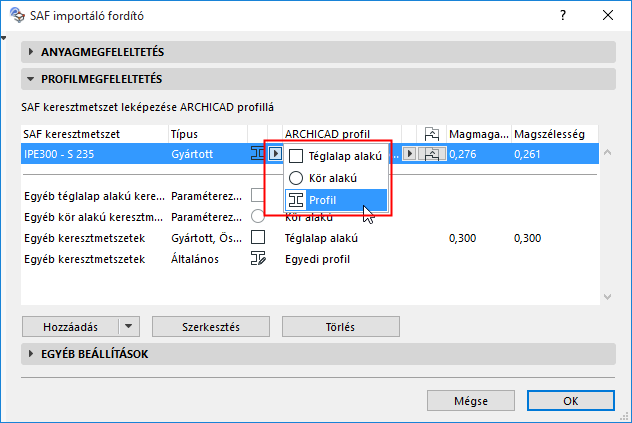

1.A szerkezeti előugró ablakban válassza a Profil lehetőséget.

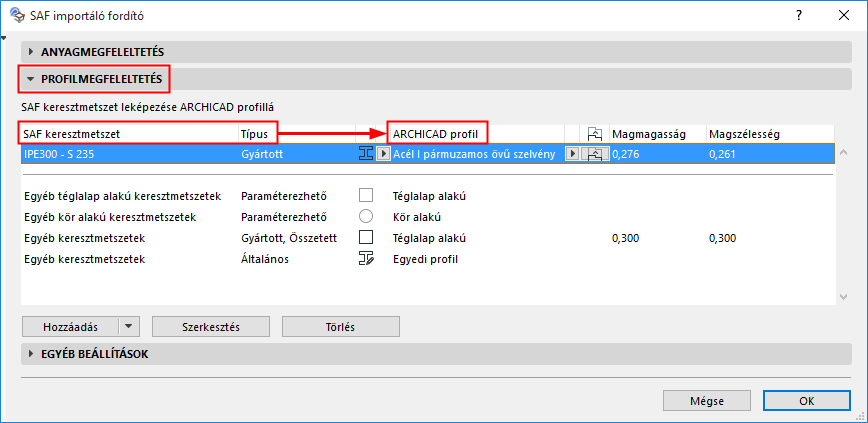

2.Válasszon az aktuális terv profilattribútumai közül. (Elérhető profilattribútumok: amelyek rendelkeznek maggal, valamint gerendákkal és oszlopokkal használatosak.)

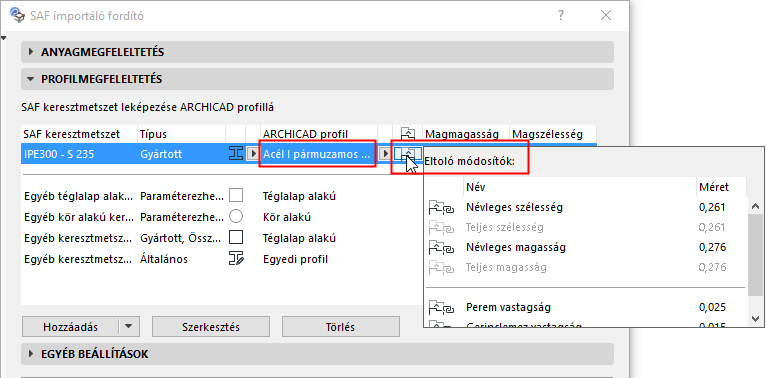

3.Tekintse meg és szükség szerint módosítsa az összetett profil eltoló módosítóit úgy, hogy a leginkább megfeleljenek a beérkező keresztmetszetnek.
