Szerkezeti támaszok

A Szerkezeti támasz eszköz egy sematikus elem, amely a fizikai elemek támaszát jelzi, pl. talajréteg, egyéb elemek, hevederek.

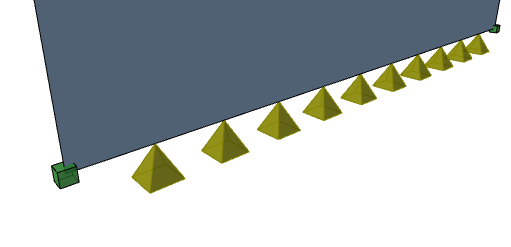

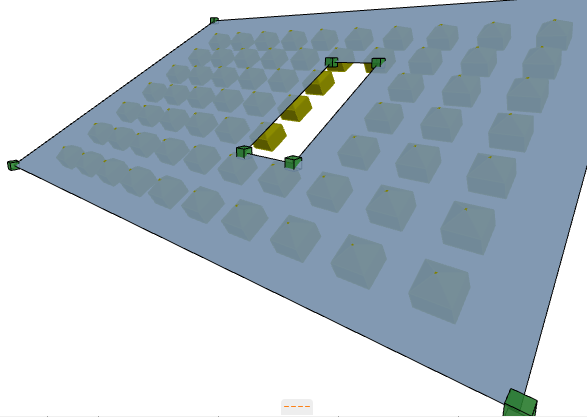

Az 1D vagy 2D tagok támaszai szükség szerint a csomópontoknál (Pontszerű támasz), a lineáris elemek vagy élek mentén (Vonalmenti támasz) vagy a 2D síkon (Felületi támasz) hozhatók létre.

A szerkezeti támaszok kizárólag a szerkezetelemzési modell tagjainál hozhatók létre – az ARCHICAD-ben nem használhatók szerkezeti támaszok a fizikai modell elemeinél.

A szerkezeti támaszok elhelyezése után azok beállításai az Infótáblán vagy az Eszközbeállításoknál módosíthatók:

•Meghatározhatja a támaszokat a befogadó elem globális vagy helyi koordináta-rendszere szerint

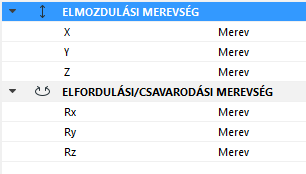

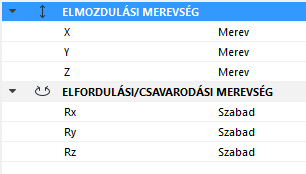

•Megadhatja az elmozdulási és (megfelelő esetben) az elfordulás/csavarodási merevséget (x, y, z, Rx, Ry és Rz)

A szerkezeti támasz színének beállításához lásd: Szerkezetelemzési modell ábrázolása (Beállítások).

Megjegyzések:

–A támaszként szolgáló elem csak a megtámasztott elemmel együtt értelmezhető. Ha csak a megtámasztott elemről készít másolatot, az új példánynak nem lesznek analitikus támaszai. Ha mindkettőt másolni kívánja, mindkettőt ki kell jelölni: az elemet és annak támaszait is.

–A támaszként szolgáló elemek átveszik a megtámasztott elemek koordináta-rendszerének beállításait (globális vagy helyi). A program megfelelően exportálja az információt az SAF formátum segítségével. Azonban előfordulhat, hogy a fogadó program másképpen értelmezi a helyi koordinátákat, mint az ARCHICAD.

Szerkezeti támasz elhelyezése

1.Válassza ki a Szerkezeti támasz eszközt

–az eszköztárból, vagy

–Tervezés > Szerkezetépítő mérnöki eszközök > Szerkezeti támasz

2.Az alaprajzon vagy a 3D ablakban: álljon a kurzorral arra a szerkezetelemzési tagra, amelyet meg szeretne támasztani.

3.A tag típusától függően (1D vagy 2D) a grafikus visszajelzésen láthatók az elérhető támasztípusok: Pontszerű, Vonalmenti és/vagy Felület.

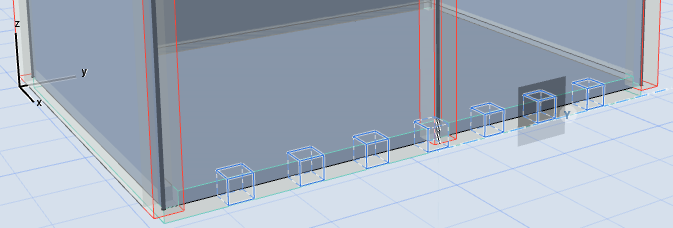

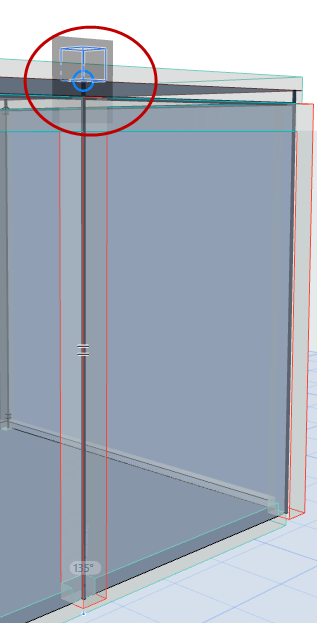

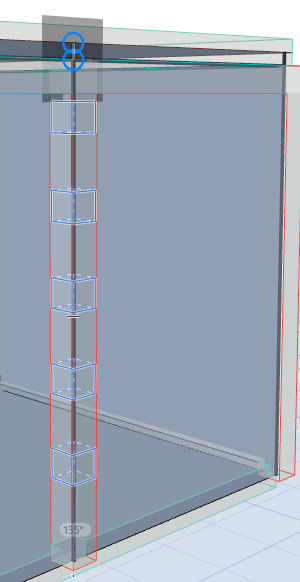

Grafikus előnézet: pontszerű és vonalmenti támasz 1D taghoz

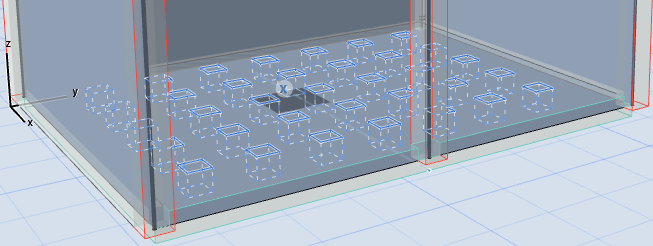

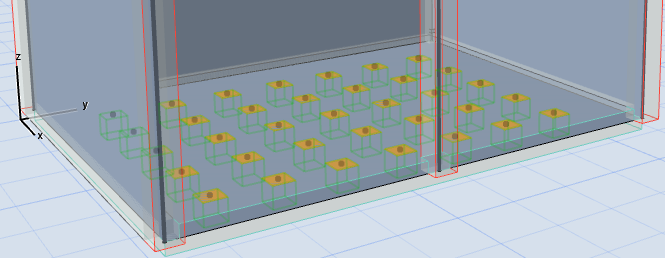

Grafikus előnézet: pontszerű és felületi támasz 2D taghoz

4.Amikor a kívánt támaszgeometria látható, kattintson az elhelyezéshez.

5.Ha szükséges, további beállítások megadásához használja a Támasz eszköz beállításait vagy az Infótáblát.

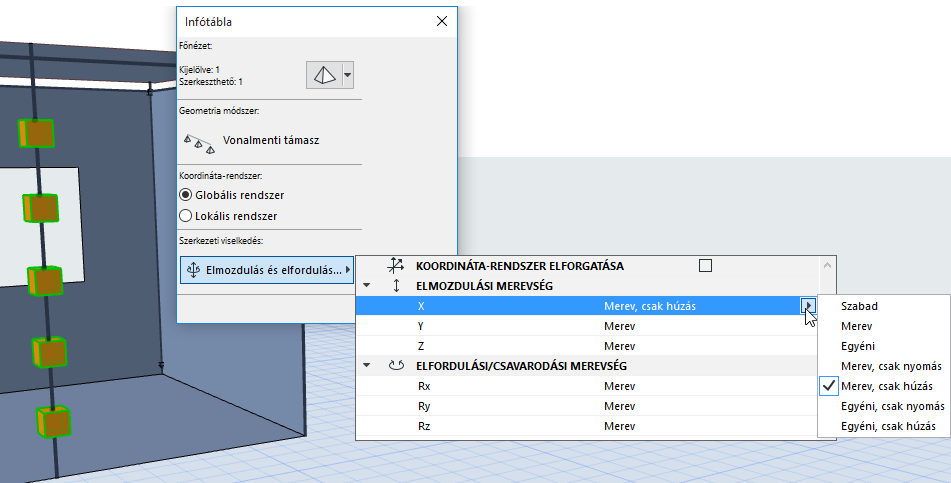

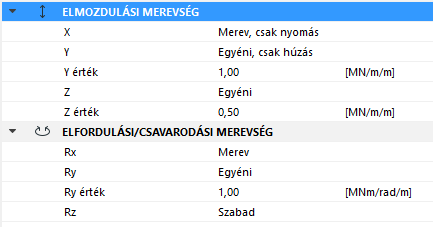

Vonalmenti támasz elem elmozdulási/elfordulási/csavarodási merevsége

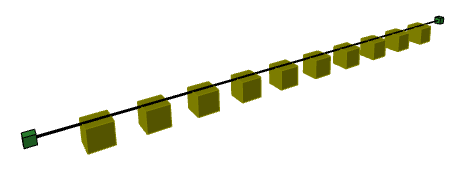

Támaszként szolgáló elemek: alaprajzi jel beállításai
