A szerkezetelemzési tagok igazítási szabályokkal történő összekapcsolása helyett érdemes lehet külön elemként megtartani azokat. (Például, ha a 2D tagok egymáshoz igazításakor az egyik sík a hozzá tartozó elemen kívülre kerülne.)
Ilyen esetben használhatók a szerkezeti kapcsolatok, melyek segítségével jelezhető, hogyan történik az alkalmazott terhek átvitele a szerkezeti tagok között.
•A szerkezeti kapcsolat helyzettől függően lehet 1D kapcsolat vagy felületi kapcsolat.
•Ezek kizárólag a szerkezetelemzési modell 1D és 2D tagjainál jönnek létre – az ARCHICAD-ben nem használhatók szerkezeti kapcsolatok a fizikai modell elemeinél.
•A szerkezeti kapcsolatnak szükségszerűen két „szülő” tagja van. Ha valamelyik tag nem része az aktuális szerkezetelemzési modellnézetnek (az átépítési állapot miatt), a kapcsolat elem is eltűnik.

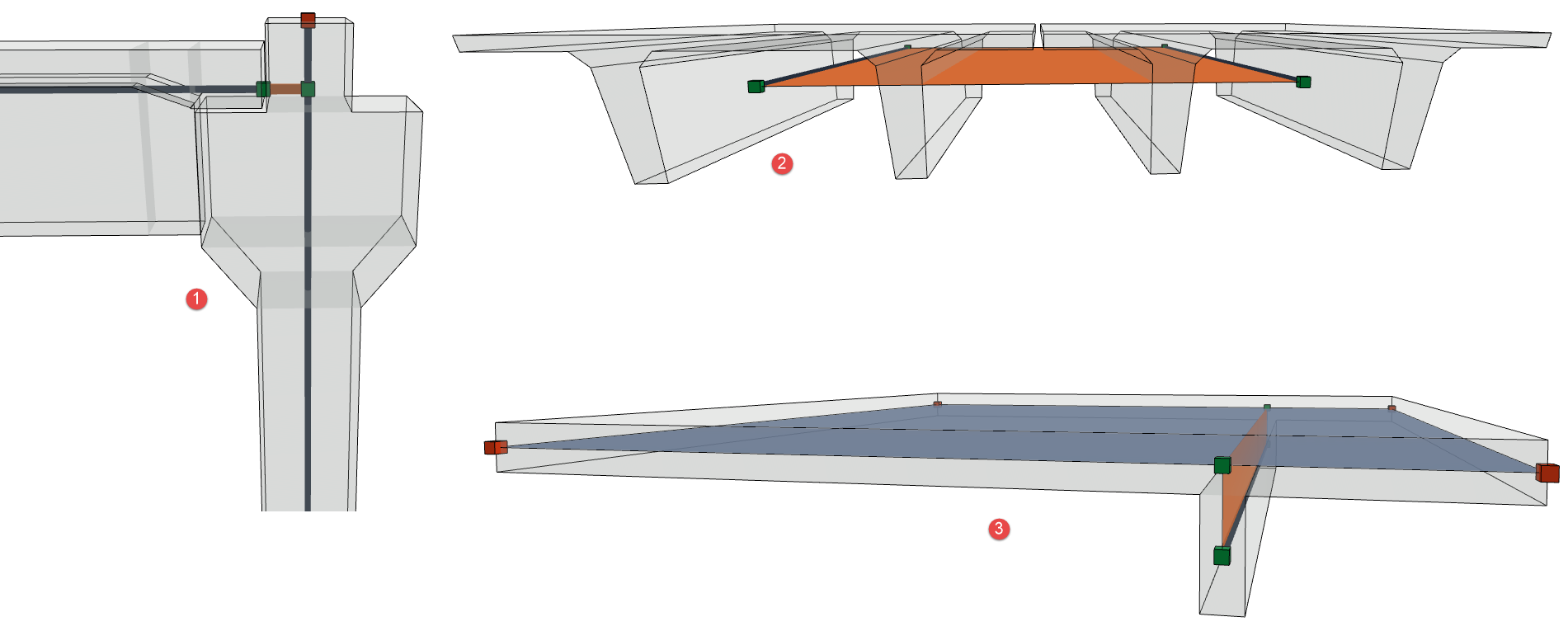

1: Előre gyártott vasbeton elemek konzolos csatlakozással; 2: Előre gyártott gerendákkal modellezve; 3: Kiugró bordázat (eltolási igazítás nem lehetséges)
Szerkezeti kapcsolat kétféleképpen hozható létre:
•A Szerkezeti kapcsolat eszközzel
•A Kapcsolatok létrehozása párbeszédablakban
A létrejövő szerkezeti kapcsolatok a kapcsolódó tagokhoz vannak rendelve: ha áthelyezi az elemet, a kapcsolat követi azt.
A szerkezeti kapcsolat színének módosításához lásd: Szerkezetelemzési modell ábrázolása (Beállítások).
Példa: Szerkezeti kapcsolat eszköz alkalmazása

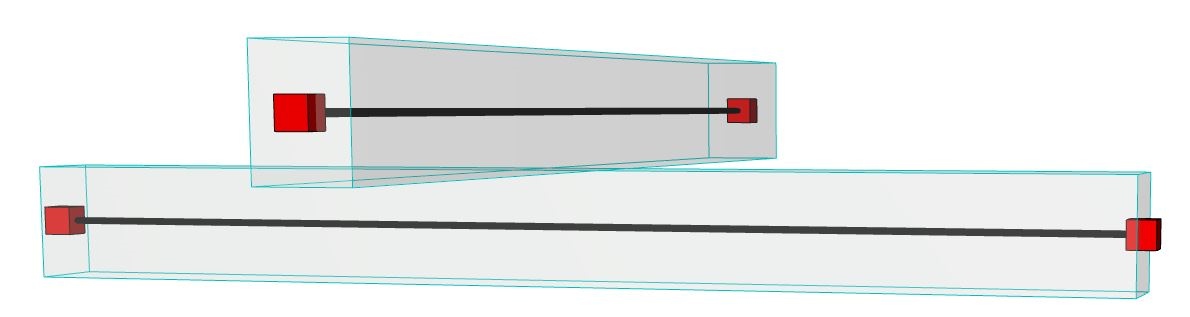

A példában a felhasználó az erőket a felső gerendáról az alsóra kívánja átvinni. A két gerendát össze kell kapcsolni egy analitikai kapcsolattal.
1.Válassza ki a Szerkezeti kapcsolat eszközt
–az eszköztárból
–vagy a Tervezés > Szerkezetépítő mérnöki eszközök > Szerkezeti kapcsolat menüpontban
2.Válassza az Infótáblán az 1D kapcsolat lehetőséget geometria módszerként.
3.Válassza a Merev lehetőséget kapcsolattípusként.

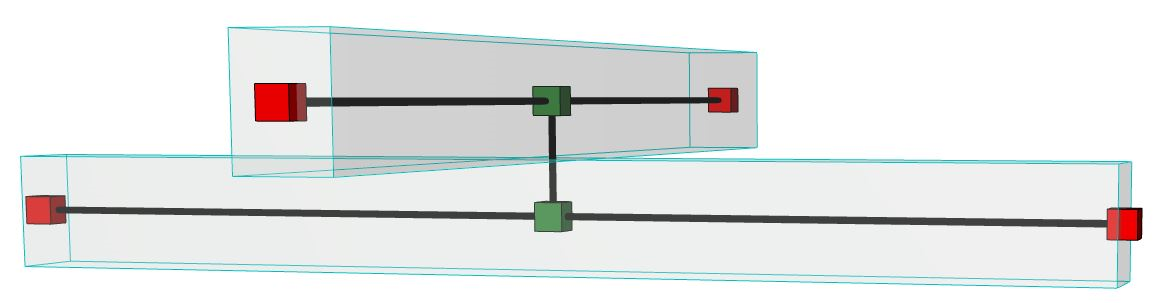

4.Kattintson kétszer – egyszer mindkét 1D tagra – a közöttük lévő kapcsolat létrehozásához.
Megjegyzés: Szóköz + kattintás kombinációval automatikusan létrejön a szerkezeti kapcsolat, amely a legrövidebb távolság a két tag között.
–Ha ezután áthelyezi a kapcsolt elemeket, a hozzárendelt szerkezeti kapcsolat szükség szerint módosul úgy, hogy a lehető legrövidebb kapcsolat legyen.
Példa: „Szerkezeti kapcsolatok létrehozása” parancs
Több kapcsolattípus különböző elemek közötti létrehozásához használja a Szerkezeti kapcsolatok létrehozása funkciót. A funkció a kijelölt elemekre vagy (ha semmi sincs kiválasztva) a teljes szerkezetelemzési modellre érvényes.
Fontos megjegyzés: Ez a funkció csak a csomópontjaiknál csatlakoztatott elemekre van hatással.

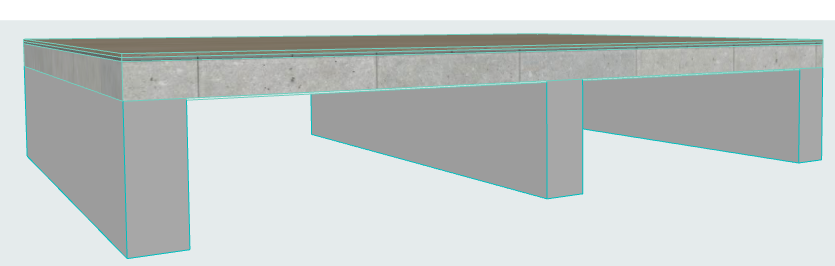

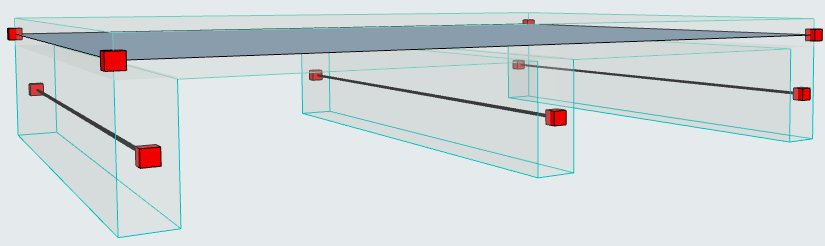

A példában a födémet nagy magasságú gerendák támasztják. Az eltolási hozzárendezés generálási szabályoknál történő használata szerkezeti szempontból nem reális. A gerendák szerkezeti tengelyének az alapértelmezett súlyponti helyen kell maradnia.
Szerkezeti kapcsolatokat adunk hozzá annak jelzésére, hogy a terhet a födémről a gerendákra helyezzük.
1.Jelölje ki az összekapcsolni kívánt elemeket.
2.Kapcsolja be a Tervezés > Tervezési extrák > Szerkezeti kapcsolatok létrehozása lehetőséget.

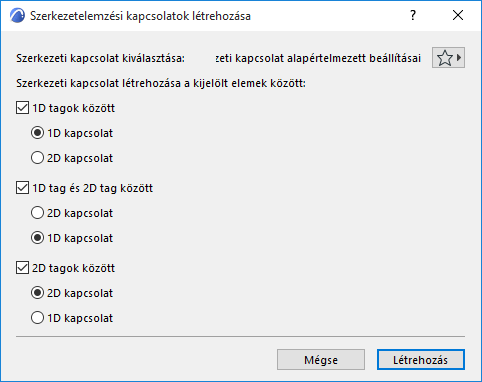

3.A megnyíló párbeszédablakban adja meg a beállításokat:
–Ebben az esetben a kapcsolatot az 1D tag és a 2D tag között (gerenda és födém) kell létrehozni, és a kapcsolatnak a gerenda teljes hosszán kell futnia (2D kapcsolat).
4.Kattintson a Készítés gombra. Megjelennek a 2D szerkezeti kapcsolatok:

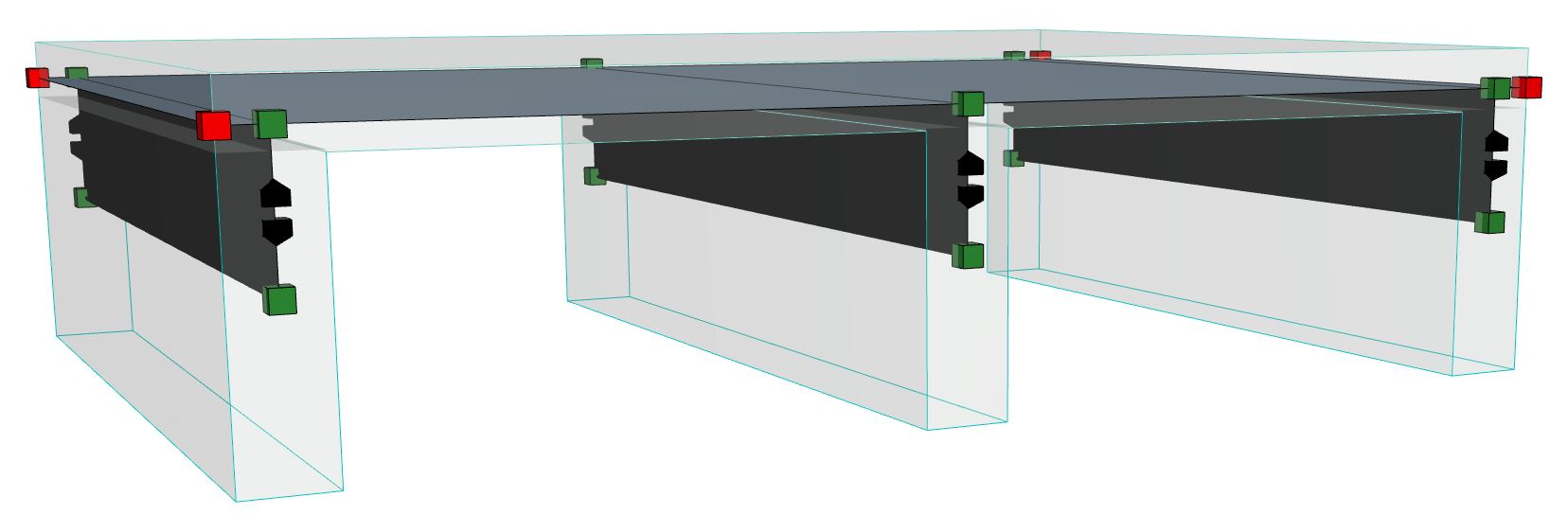

2D szerkezeti kapcsolatok az 1D (gerenda) és 2D (födém) tagok között
Ahogyan szerettük volna, a szerkezeti tengelyek helyzete (súlypont) nem változik, de új csomópontok láthatók a födém síkján, amelyek a szerkezeti kapcsolatokat jelzik.
A szerkezetelemzési modell exportálásakor a szerkezetelemzési szoftver úgy értelmezi majd, hogy a födémre nehezedő terhet a kapcsolatokon keresztül a gerendákra helyezzük.
Felületi kapcsolat megjelenítése átlátszóként
Lásd Átlátszó 2D tagok.
