Elemek import beállításai a Papírtérben

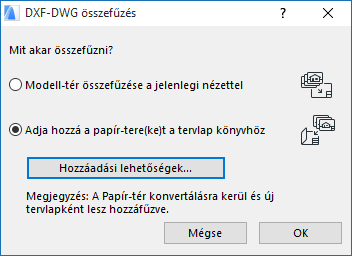

A párbeszédpanel előhívásához először válassza a Fájl > Együttműködés > Összefűzés parancsot, majd adja meg az összefűzni kívánt DXF vagy DWG fájl nevét. A megjelenő DXF-DWG Összefűzési beállítások párbeszédpanelban válassza a második lehetőséget (Adja hozzá a papírter(eke)t a Tervlapkönyvhöz), majd kattintson a Hozzáadási lehetőségek gombra.

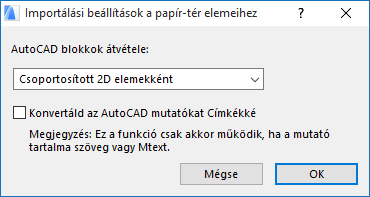

Ez megjeleníti az Importálási beállítások a papírtér elemeihez párbeszédpanelt.

AutoCAD blokkok átvétele: Ugyanúgy, mint az átalakítás beállításai párbeszédpanelban, a Beállítások megnyitásánál, három lehetőség közül választhat:

•2D elemekként

•Csoportosított 2D elemekként

•Könyvtári elemekként

További részleteket lásd Megnyitási lehetőségek (DXF-DWG átalakítás beállításai).

Konvertáld az AutoCAD mutatókat címkékké: Jelölje be ezt a négyzetet, ha ezt az átalakítást az összefűzési folyamat alatt szeretné végrehajtani.

Ha nem jelöli be ezt a négyzetet, az AutoCAD mutatók egyszerű, ARCHICAD 2D-s elemekké alakulnak át. Ez a jelölőnégyzet nem érhető el (szürke színű), ha az ezt a funkciót biztosító ARCHICAD kiegészítő nincs betöltve.

Ez a jelölőnégyzet az Átalakítás beállítások párbeszédpanelban is elérhető, az Egyéni funkciók > Megnyitási extrák részen.

Kattintson az OK gombra a párbeszédpanelban történt változások elfogadásához vagy kattintson a Mégse gombra, ha a beállításokat nem szeretné módosítani.

Ha a papírtér kerül összefűzésre, a papírtér definíciók alakulnak tervlapokká az ARCHICAD Tervlapkönyvében. Új Tervlapsablon is készül, ha a DXF-DWG rajz olyan papírtérbeli definíciókat is tartalmaz, amelyek nincsenek még benne a tervfájlban.

A DXF-DWG fájlban lévő nézetablakok rajzokká alakulnak az ARCHICAD-be való összefűzés során. A rajzok a megfelelő tervlapra kerülnek az AutoCAD nézetablak definícióknak megfelelően. Ezek a rajzok nem szerkeszthetők, az ARCHICAD Rajzkezelőjében „beágyazott” állapotban jelennek meg.

Ha az elemek a DXF-DWG fájl papírterében vannak megrajzolva, akkor ezek ARCHICAD elemekké konvertálódnak, és közvetlenül arra a tervlapra kerülnek, ahova tartoznak.
