Beállítások átvétele a CineRender felületektől
Cinema 4D beállítások betöltése
Ezzel a paranccsal importálhatja egy adott Cinema4D anyag beállításait egy külső fájlból. A beállítások az ARCHICAD-ben az éppen aktív felületre töltődnek be.

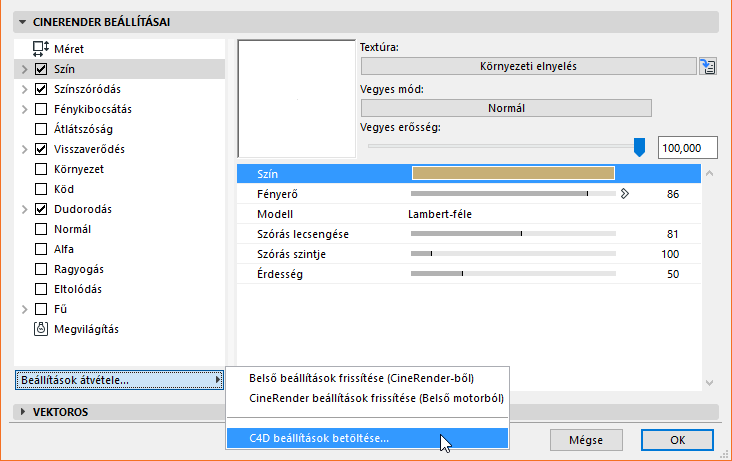

A Felületi beállítások Beállítások átvétele előugró menüjében válassza a C4D beállítások betöltése parancsot.
A megjelenő párbeszédablakban keresse ki a Cinema 4D-fájl helyét. Ez lehet egy egyszerű anyag vagy egy teljes Cinema 4D modell.
Ha modellfájlt választ, a lista egy párbeszédpanelen jelenik meg, innen választhatja ki a kívánt Cinema4D anyagot.
A kijelölt anyag betöltéséhez kattintson az OK gombra. Ennek beállításai felülírják az aktuális felület beállításait.
Megjegyzések:
-Egy felületen maximum 1024 paraméter használható. (Lásd Felületi paraméterek számának korlátozása, lejjebb).
-Az ARCHICAD nem támogatja a CINEMA 4D csomópont alapú anyagait. Az ilyen anyagokat importálás után speciálisan generált anyag helyettesíti.
CineRender beállítások igazítása az Alap renderelő motorhoz
Fontos: Az összes felület speciálisan arra a motorra vonatkozik, amelyhez beállították: Alap (beleértve az OpenGL-t) vagy a Cinerender. Ha megváltoztatja egy motor (pl. alap renderelő motor) felületi paraméterét, másik motorra váltáskor (pl. CineRender) a módosítás nem jelenik meg ugyanennél a felületi paraméternél. Általánosságban elmondható, hogy a CineRender több és kifinomultabb paraméterrel rendelkezik, mint az Alap vagy az OpenGL renderelő motor (ez utóbbiak egymáshoz nagyon hasonlóak).
Két parancs áll rendelkezésre a CineRender felület megjelenésének Alap (vagy OpenGL) motor szerinti megjelenéssel való szinkronizálásához. Vegye figyelembe, hogy a paraméterek közötti eltérések miatt az eredmény csak megközelítő lesz. Általában az egyszerű felületek alapvető paraméterei pontosan megfeleltethetők.
A Felületi beállítások Beállítások átvétele előugró panelén:
Alapbeállítások frissítése (CineRender-ből): Ezzel az Alap/OpenGL felület beállításai alkalmazhatók az annak megfelelő, CineRender motorral készített felületre.
Megjegyzés: Mivel az Alap/OpenGL motor viszonylag kevés paramétert használ, előfordulhat, hogy a parancs minimális hatást eredményez. Például a (CineRender) procedurális felületek nem reprodukálhatók az Alap/OpenGL motorral.
Cinerender beállítások frissítése (CineRender-ből): Ezzel az Alap/OpenGL felület beállításai alkalmazhatók az annak megfelelő, CineRender motorral készített felületre.
Felületi paraméterek számának korlátozása
A CineRender felületekhez rendelkezésre álló nagyszámú fólia és shader miatt elméletileg korlátlan számú paraméter beállítható lenne egy adott felülethez.
Ennek ellenére az ARCHICAD-ben egy felületen maximum 1024 paraméter használható. (Az ARCHICAD a felületi jellemzőket a GDL tárgyaknál is használja, és a GDL programozási nyelvnél a paraméterek maximális száma 1024.)

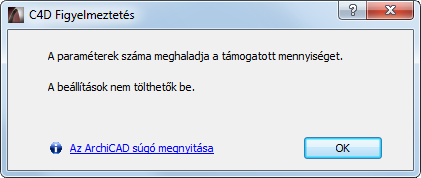

Ezt a korlátozást észlelheti
•akkor, amikor Cinema 4D fájlból tölt be egy felületet (lásd fent: 4D beállítások betöltése)
•saját egyéni felület konfigurálásakor
A megoldás az, hogy korlátozza a felületen használt shaderek számát, és/vagy egyszerűbb anyagstruktúrát használ (azaz korlátozza a beágyazott fóliák számát).
