DXF/DWG átalakítás beállításai
Ebben a párbeszédpanelban határozhatja meg az ARCHICAD elemek értelmezését a DXF/DWG formátumba történő exportálás esetén, illetve a DXF/DWG fájlok elemeinek az értelmezését az ARCHICAD-be történő importálás esetén.
Ez a párbeszédablak hozzáférhető:
•DXF/DWG fájlok mentésekor vagy megnyitásakor: kattintson a Beállítások gombra a Mentés, Megnyitás, Hozzáfűzés vagy az Xref csatolása párbeszédablakban
•a Fájl > Együttműködés >DXF-DWG > DXF-DWG átalakítás beállításai paranccsal
•amikor megnyit egy DXF/DWG állományt a Fájl > Könyvtárak és Tárgyak > Tárgy megnyitása paranccsal,
•a Fájl > Könyvtári elemek > Blokkok beolvasása DXF/DWG fájlból paranccsal.
Megjegyzés Csapatmunka esetén: A közös fordítók használatával valamennyi felhasználó ugyanazokhoz az átalakítási beállításokhoz férhet hozzá. Ezért javasolt, hogy a CAD rendszergazda (vagy az irodában ezzel megegyező szerepet betöltő személy) kezelje a fordítók készletét és helyezze el azokat a szerveren. A fordítók használatához először mindenkinek be kell illesztenie őket a saját listájába.
Fordítófájlok kezelése
A fordítók listájában a következő adatmezők láthatók: név, terv, partner.

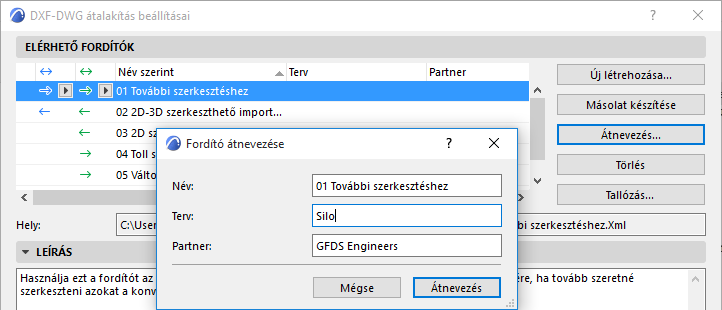

A mezők szerkesztéséhez kattintson duplán a lista egyik elemére a Fordító átnevezése párbeszédablak megnyitásához, vagy kattintson a jobb oldali Átnevezés gombra.
Törlés (nem zárolt fordító esetén elérhető):
Kattintson a nem szükséges fordítók eltávolításához. A megjelenő információs párbeszédpanelen a következő lehetőségek láthatók:
•A fordító XML törlése. Ennél a beállításnál a fordító összes beállítása véglegesen törlődik.
•A fordító eltávolítása a párbeszédablakban látható listáról. (Ha ismét hozzá kívánja adni a listához, kattintson a Tallózás lehetőségre.)
Törlés (akkor érhető el, ha a fordító zárolva van): a művelet eltávolítja a fordítót a párbeszédpanelben megjelenő listáról, de nem törli a fordító XML-fájlját a rendszerből. (Ha ismét hozzá kívánja adni a listához, kattintson a Tallózás lehetőségre.)
Tallózás: Ha ide kattint, egy meglévő fordító fájlba léphet be.
Hely: Ez a mező jeleníti meg a kiválasztott fordító fájl elérési útját, és nem szerkeszthető.
Ez egy többsoros szerkesztőablak, amely a kiválasztott fordítóról tartalmaz információkat. A tartalma egy kattintással szerkeszthető.

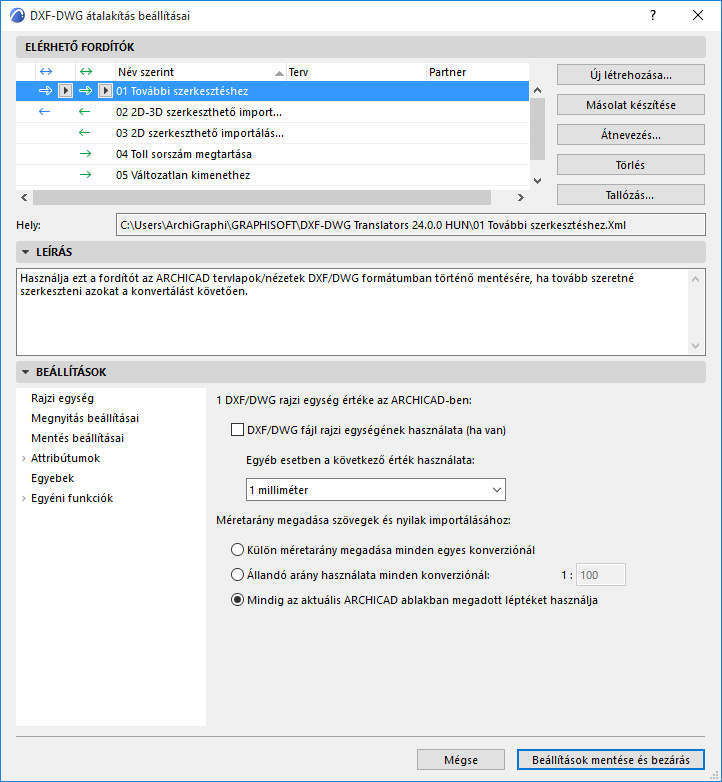

DXF/DWG beállítások panel
A fordítók beállításai – a konvertálási szabályok az ARCHICAD és AutoCAD közti adatátvitel esetében – hat fő csoportba sorolhatók:
•Rajzi egység
•Megnyitás beállításai
•Beállítások mentése
•Attribútumok
•Egyebek
•Egyéni utasítások
Attól függően, hogy miképpen nyitotta meg a Fordító párbeszédpanelt, nem minden beállítási csoport elérhető: ha az ablakot Megnyitás művelet közben éri el, a Megnyitásra vonatkozó lehetőségek megjelennek, de a Mentésre vonatkozóak nem, és fordítva. Ha a párbeszédpanelt a Fájl > Együttműködés > DXF-DWG menüből nyitja meg, minden beállításcsoport megjelenik.
Rajzi egység (DXF-DWG átalakítás beállítása)
Megnyitási lehetőségek (DXF-DWG átalakítás beállításai)
Beállítások mentése (DXF-DWG átalakítás beállításai)
Attribútumok (DXF-DWG átalakítás beállításai)
Fóliák (DXF-DWG átalakítás beállításai)
Tollak és színek (DXF-DWG átalakítás beállításai)
Vonaltípusok (DXF-DWG átalakítás beállításai)
Kitöltések (DXF-DWG átalakítás beállításai)
Betűstílus konvertálás (DXF-DWG átalakítás beállításai)
