Posizionare Appoggio Strutturale

1.Attivare lo strumento Appoggio Strutturale

–dalla barra strumenti o

–Design > Strumenti per l'ingegneria strutturale > Appoggio Strutturale

2.Sulla planimetria o sulla finestra 3D: passare il mouse sul Membro Strutturale Analitico su cui si desidera aggiungere il supporto.

3. A seconda del tipo di Membro (1D o 2D), il feedback grafico indica i tipi di Appoggio disponibili: Puntuale, Lineare e/o di Superficie.

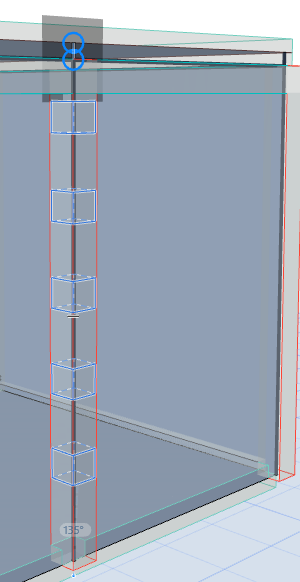

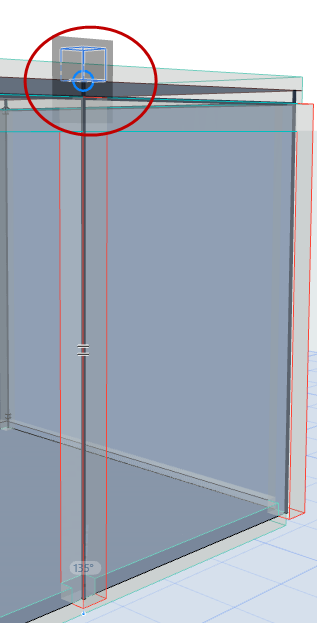

Anteprima grafica: Appoggio Puntuale e Lineare per Membro 1D

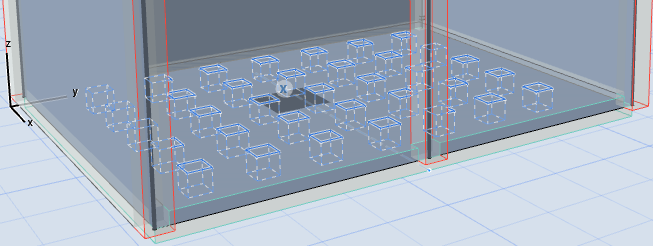

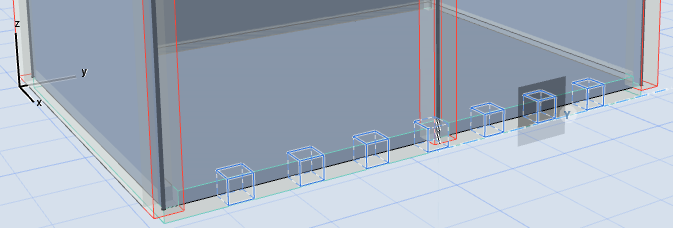

Anteprima grafica: Supporto Lineare e di Superficie per Membro 2D

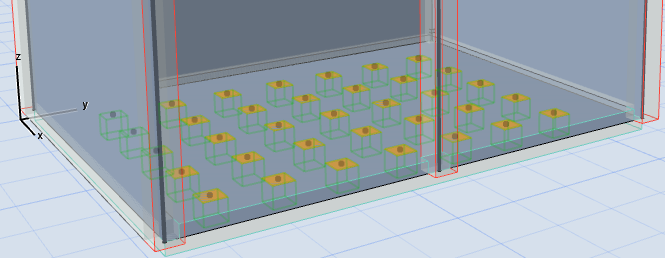

4.Quando è visibile la geometria di supporto voluta, fare clic per posizionarla.

5.Utilizzare le impostazioni dello strumento di supporto o la Palette informazioni per impostare ulteriori opzioni ove necessario.

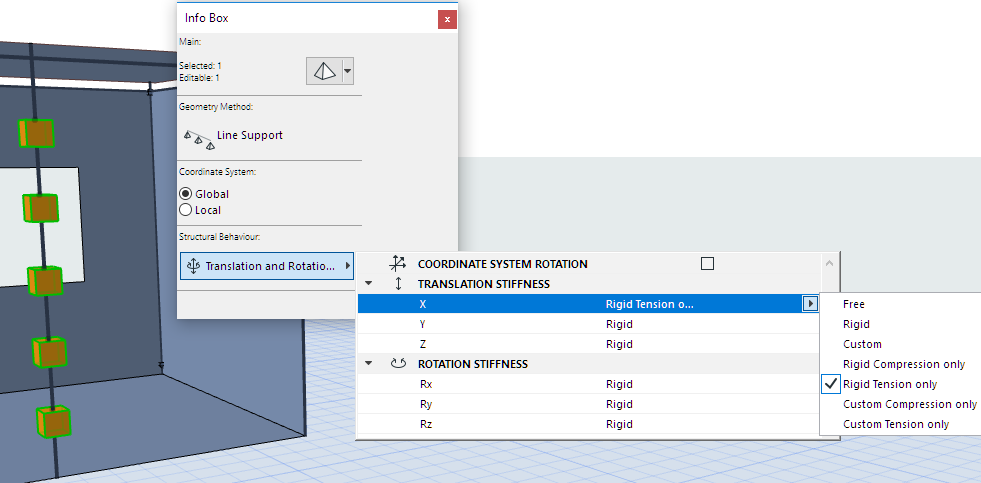

Rigidità di Traslazione/Rotazione dell'elemento di Appoggio lineare

Impostazioni di default dello strumento Appoggio Strutturale

Quando si inserisce un nuovo Supporto Strutturale, l'elemento Impostazioni di Default riflette le opzioni e le unità di lavoro utilizzate dai Supporti di tipo puntuale (alcune delle quali non sono rilevanti per altre geometrie dei supporti). Anche così, basta impostare i valori necessari per la specifica geometria del supporto interessato (p.es. una Linea o una Superficie di supporto).

Dopo il posizionamento, le sue Impostazioni di selezione mostreranno le opzioni e le unità di lavoro corrette e rilevanti.
