構造サポートの配置

1.構造サポートツールを有効にします。


ツールボックスから、または

[デザイン]→[構造エンジニアリングツール]→[構造サポート]

2.平面図または3Dウィンドウで、サポートを追加する構造解析部材にカーソルを合わせます。

3. 部材タイプ(1Dまたは2D)に応じて、使用可能なサポートタイプ(点、線、および/または面)がグラフィカルなフィードバックで示されます。

PointSupportPreview.png  LineSupportPreview.png

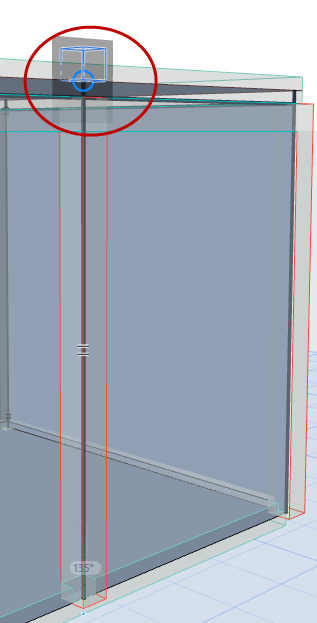

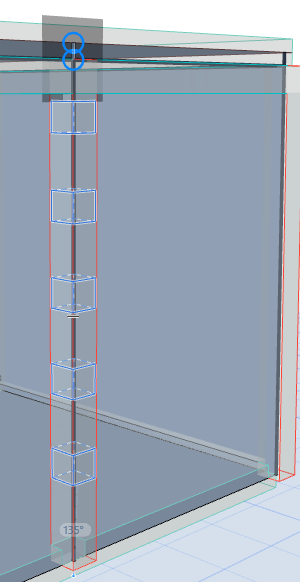

グラフィカルなプレビュー:1D部材のポイントサポートと線サポート

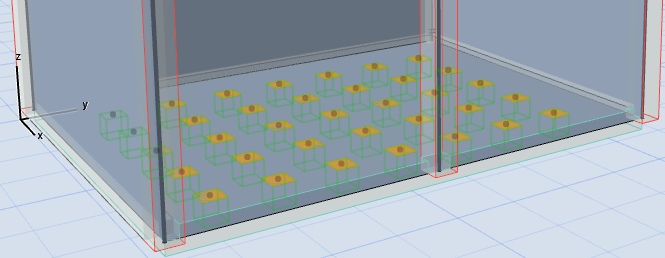

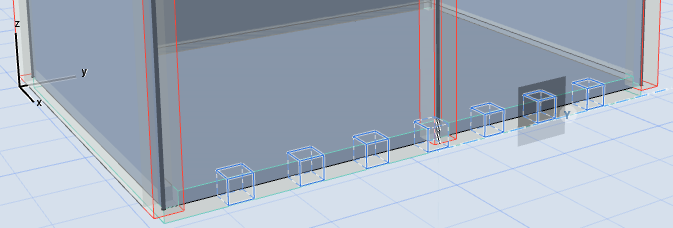

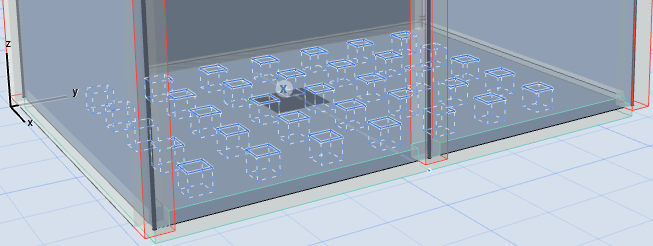

グラフィカルなプレビュー:2D部材の線サポートと面サポート

4.必要なサポート形状を確認したら、クリックして配置します。


5.サポートツールの設定または情報ボックスを使用して、必要に応じて追加オプションを設定します。

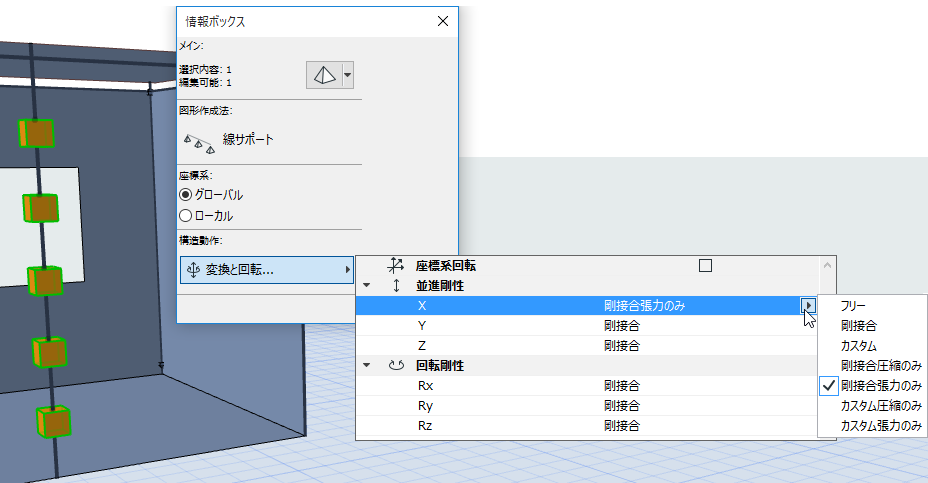

線サポート要素の変換/回転剛性

構造サポートツールのデフォルト設定

新しい構造サポートを配置する場合、要素のデフォルト設定は、点タイプのサポートで使用されるオプションと作業単位に反映されます(その一部は他のサポート形状には無関係です)。その場合でも、特定のサポート形状に必要な値を設定してください(線サポートや面サポート)

配置後、その選択設定に適切な関連するオプションと作業単位が表示されるようになります。
