Показ линий детализации маркера
После того, как вы начертите линию или область при помощи любого инструмента с маркером или воспользуетесь инструментом Изменение, эти линии будут отображаться на экране при размещении Маркера. Элементами детализации маркера являются:
•линия фасада, внутреннего вида;
•предельная линия разреза/фасада (для разрезов и фасадов, имеющих ограниченную глубину);
•линия удаленной области (для разрезов и фасадов, имеющих удаленную область);
•предельные линии Разверток;
•многоугольники, определяющие границы Деталей и Рабочих Листов;
•многоугольники, созданные при помощи инструмента Изменение
Эти элементы детализации маркера показываются только на экране; они никогда не выводятся на печать.
Вы можете показывать на экране элементы детализации маркеров или не показывать с помощью команды-переключателя Вид > Параметры вывода на экран > Детализация маркеров.

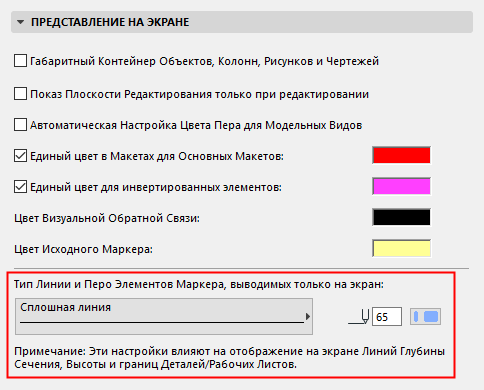

Для настройки типа/цвета этих линий детализации маркера используйте соответствующие управляющие элементы диалогового окна команды Параметры > Окружающая среда > Представление на экране.
