Параметр

Краткое Описа­ние

Полное Описание

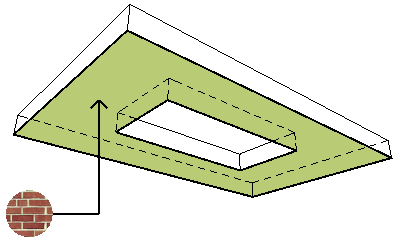

Покрытие Нижней Поверхно­сти

Наименование Покрытия, назна­ченного нижней поверхности Пере­крытия.

Настраивается в диалоге Параметров Перекрытия.

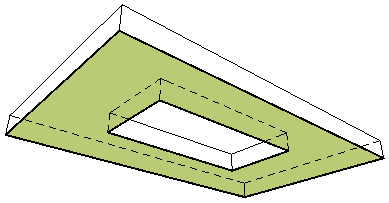

Площадь Нижней Поверхно­сти Балки

Площадь нижней поверхности Пере­крытия.

Отверстия и Операции Твердотель­ного Моделирования учитываются.

Условная Площадь Нижней Поверхно­сти

Площадь нижней поверхности Пере­крытия, которая может быть умень­шена с учетом Правил Расчетов.

Условие: Вычитает площадь любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить площадь Перекры­тия…”).

Учитываются подрезки и Операции Твердотельного Моделирования.

Условная Площадь Верхней Поверхно­сти

Площадь верхней поверхности Пере­крытия, которая может быть умень­шена с учетом Правил Расчетов.

Условие: Вычитает площадь любых отверстий, превышающих заданные размеры, которые настраиваются при помощи команды меню Параметры  > Рабочая Среда Проекта > Единицы и Правила Расчетов (Настроить Правила > “Уменьшить площадь Перекры­тия…”).

Учитываются подрезки и Операции Твердотельного Моделирования.

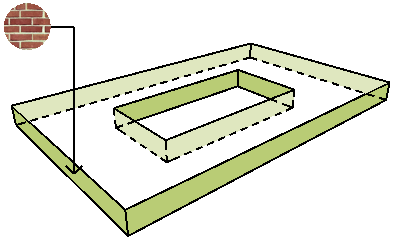

Покрытие Торцевых Поверхно­стей

Наименование Покрытия, назна­ченного торцам Перекрытия.

Выводится покрытие торца Перекры­тия по умолчанию (определяемое Строительным Материалом). Не ото­бражается для многослойных Пере­крытий.

Для включения в Каталог информации обо всех Покрытиях многослойных эле­ментов воспользуйтесь Каталогом Покрытий (например, Всей Отделки).

Площадь Торцевых Поверхно­стей

Площадь торце­вых поверхностей Перекрытия.

Учитываются подрезки и Операции Твердотельного Моделирования.

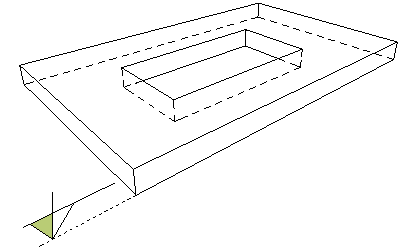

Отметка Низа

Возвышение низа Перекрытия

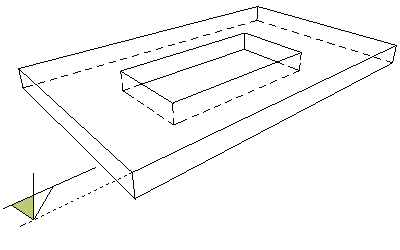

Отметка Верха

Возвышение верха Перекрытия

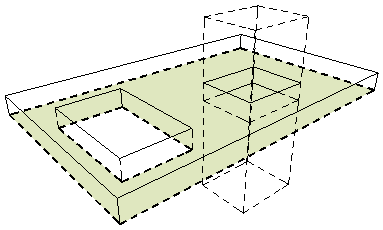

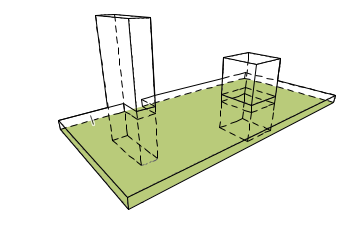

Общая Площадь Нижней Поверхно­сти Пере­крытия

Площадь нижней поверхности Пере­крытия, включая поверхности всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделиро­вания игнорируются.

Общая Площадь Нижней Поверхно­сти Пере­крытия с Учетом Отверстий

Площадь нижней поверхности Пере­крытия за выче­том поверхности всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделиро­вания игнорируются.

Общая Площадь Торцевых Поверхно­стей Пере­крытия

Общая Площадь всех торцов Пере­крытия. Торцы отверстий игнори­руются.

Подрезки элементов учитываются. Операции Твердотельного Моделиро­вания игнорируются.

Общая Площадь Торцевых Поверхно­стей Пере­крытия с Учетом Отверстий

Площадь поверх­ности всех торцов Перекрытия, вклю­чая торцы всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделиро­вания игнорируются.

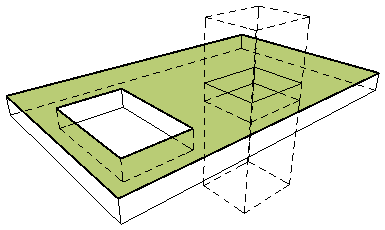

Общая Площадь Верхней Поверхно­сти Пере­крытия

Площадь верхней поверхности Пере­крытия, включая поверхности всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделиро­вания игнорируются.

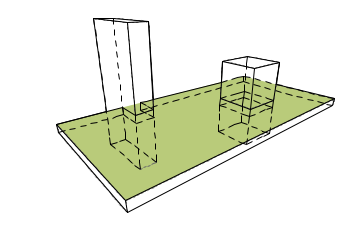

Общая Площадь Верхней Поверхно­сти Пере­крытия с Учетом Отверстий

Площадь верхней поверхности Пере­крытия, уменьшен­ная на площадь всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделиро­вания игнорируются.

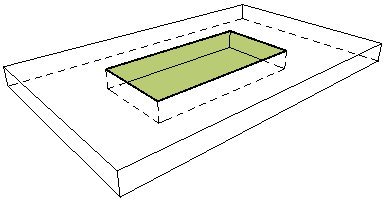

Площадь Отверстий

Общая площадь поверхности всех отверстий в Пере­крытии, измеряе­мая согласно 2D-многоугольнику Перекрытия.

Операции Твердотельного Моделиро­вания игнорируются.

Расположе­ние Пло­скости Привязки

Верх или Низ.

Для многослойных Перекрытий также может использо­ваться Верх Ядра или Низ Ядра.

Расположение Плоскости Привязки задается в диалоге Параметров Пере­крытия.

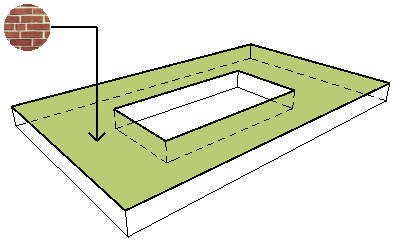

Покрытие Верхней Поверхно­сти

Наименование Покрытия, назна­ченного верхней поверхности Пере­крытия.

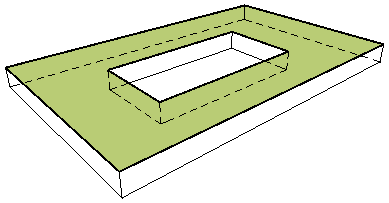

Площадь Верхней Поверхно­сти Балки

Площадь верхней поверхности Пере­крытия.

Отверстия и Операции Твердотель­ного Моделирования учитываются.
