Назначение Штриховки Поверхности

В ARCHICAD Штриховки Поверхностей можно применять для Балок, Колонн, Перекрытий, 3D-сеток, Крыш, Оболочек, Отверстий, Морфов и Зон.

Для всех этих типов элементов за исключением Зон:

1.В диалоге Параметров выбранного элемента/инструмента откройте панель Отображения на Плане и в Разрезе (или нажмите кнопку План Этажа и Разрез в Информационном Табло).

2.Отметьте маркер Штриховка Поверхностей.

3.Щелкните на выпадающем списке Штриховок Поверхностей и выберите подходящую штриховку.

Примечание: В данном случае можно использовать только Штриховку Поверхностей (Категория Штриховки настраивается при помощи команды меню Параметры > Реквизиты Элементов > Штриховки).

–Использовать Штриховку Покрытия: активируйте этот маркер, чтобы применить штриховку поверхности Строительного Материала элемента.

4.Элементы управления штриховкой поверхности позволяют:

–Выбрать реквизиты Пера и Фона Штриховки.

–Использовать функцию Ориентации Штриховки Поверхностей, чтобы задавать направление штриховки.

См. Настройка Ориентации Образцов Векторной или Символьной Штриховки.

Для Зон:

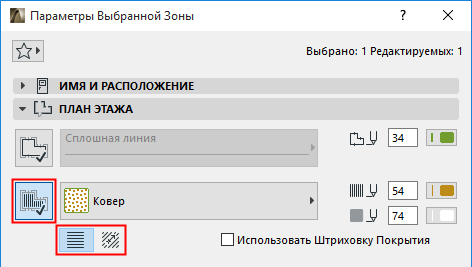

1.Нажмите кнопку Штриховка Поверхности в  диалоге Параметров Зоны (в панели План Этажа).

2.Щелкните на выпадающем списке и выберите подходящую штриховку.

3.Установите переключатель в нужное положение для определения ориентации образца штриховки.

4.Если для назначенного Зоне Строительного Материала используется покрытие с векторной штриховкой, то можно включить показ этой штриховки. Чтобы сделать это, отметьте маркер Использовать Штриховку Покрытия.

См. Настройка Ориентации Образцов Векторной или Символьной Штриховки.
