Соединение (продление ядра для обеспечения соединений)

Для Балок и Колонн: Этот параметр виртуально удлиняет ядро Стержня вдоль его оси.

Виртуальное удлинение ядер позволяет соединять Балки и Колонны с другими элементами. В результате применяются Правила Корректировки (требующие соединения ядер).

Это может пригодиться при работе с некоторыми элементами сборных конструкций, имеющими на концах зазоры (например, для изоляции). При помощи Диапазона Соединения ядра элементов будут виртуально продлеваться для устранения зазоров.

Важные замечания:

–этот параметр увеличивает длину ядер элементов лишь виртуально, то есть он не меняет размеры физического элемента и не удлиняет сам Стержень.

–Дополнительный Диапазон Соединения учитывается при выполнении Проверки Аналитической Модели. Если Диапазон Соединения позволяет конструктивно соединить элементы, то при Проверке элементы будут считаться соединенными, то есть требование непрерывности Аналитической Модели будет соблюдено.

–Диапазон Соединения можно использовать только в том случае, если для элемента применяются правила корректировки, то есть в диалоге должны быть отмечены маркеры Дотягивание и Подрезка и/или Смещение. Если оба эти маркера не отмечены, то параметр Соединения становится недоступен.

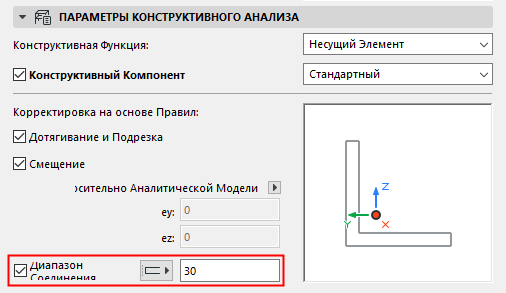

Задайте величину продления (“диапазон соединения”).

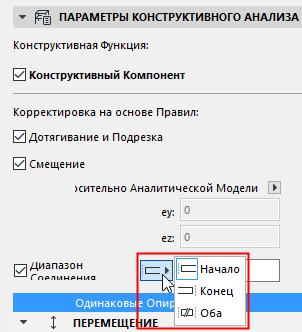

Выберите вариант “Начало”, “Конец” или “Оба”, чтобы задать направление удлинения. В случае выбора варианта “Оба” происходит удлинение с обеих сторон.

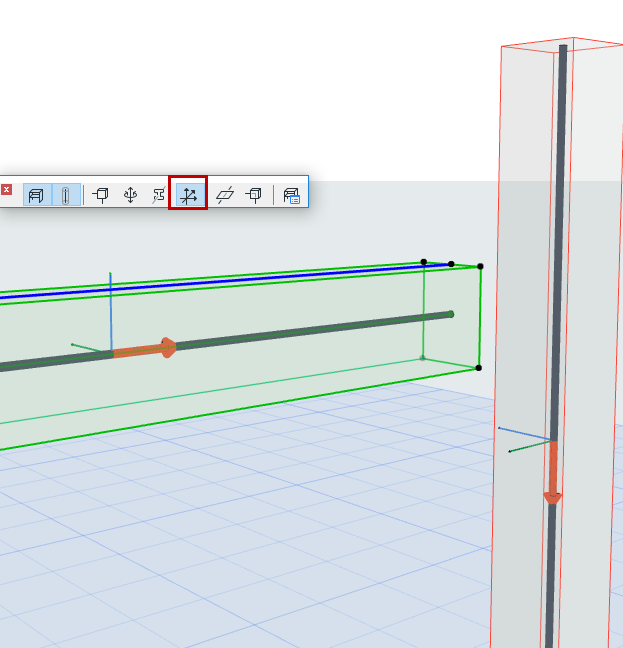

•Чтобы понять, где находятся Начало и Конец, включите функцию “Показа Локальных Систем Координат”, при которой отображаются направления элементов.

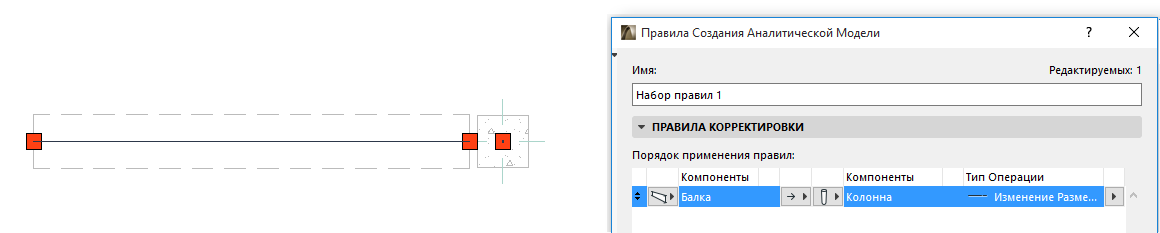

В этом примере ядро Балки не пересекается с ядром соседней Колонны, поэтому автоматическое правило Дотягивания не действует.

Соединение Ядер отсутствует: Правило Корректировки не дает никакого результата

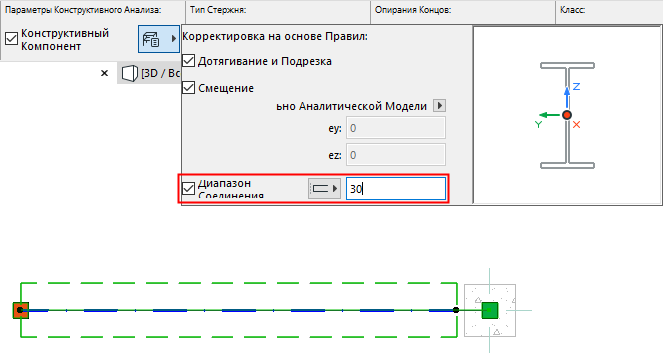

Ниже для той же самой Балки применен Диапазон Соединения со значением 50 мм. В результате ядро Балки удлиняется на 50 мм и пересекает ядро соседней Колонны. Теперь автоматическое правило Дотягивания действует.

Ядро Балки с добавленным диапазоном соединения: применяется автоматическое правило “Дотягивания”

Если для элемента задан Диапазон Соединения, то учитываются все Правила Корректировки (не только Дотягивание). Пример: Смещение.

В приведенном ниже примере:

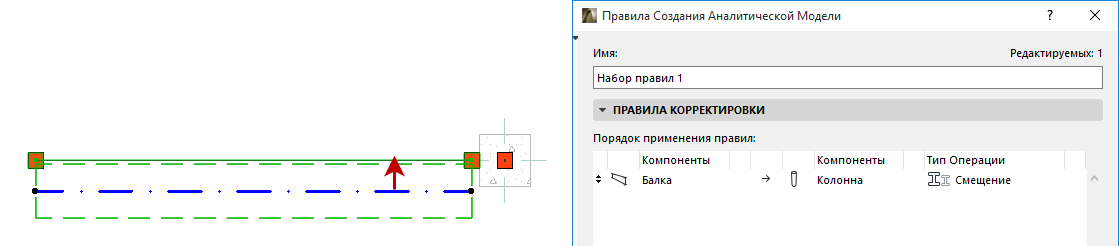

1.Ядро Балки не соединяется с ядром Колонны, поэтому Корректировка Смещением не происходит.

2.Далее для Балки задается Диапазон Соединения, позволяющий соединить ее ядро с ядром Колонны.

3.В результате начинает действовать Правило Смещения.

Ядро Балки с добавленным диапазоном соединения: применяется Правило Корректировки “Смещение”
