1.Активируйте инструмент Конструктивная Опора при помощи
–Панели Инструментов или
–команды меню Конструирование > Инструменты Конструктора > Конструктивные Опоры
2.На Плане Этажа или в 3D-окне наведите курсор на Компонент Аналитической Модели, для которого хотите создать опору.
3. В зависимости от типа Компонента (Стержень или Пластина) при помощи обратной графической связи будут отображены доступные типы Опор: Точечная, Линейная и/или Плоскостная.

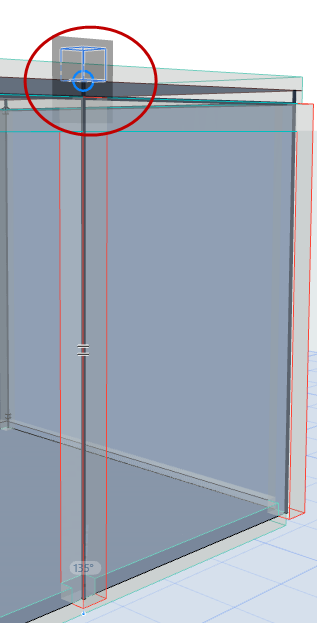

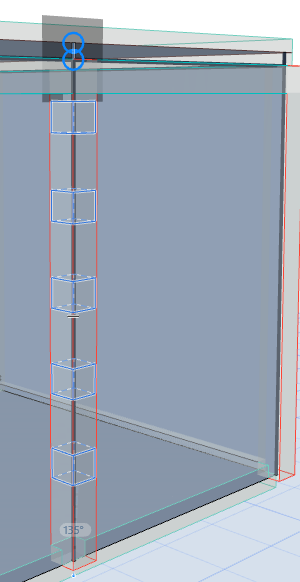

Графический Предпросмотр: Точечная или Линейная Опора для Стержня

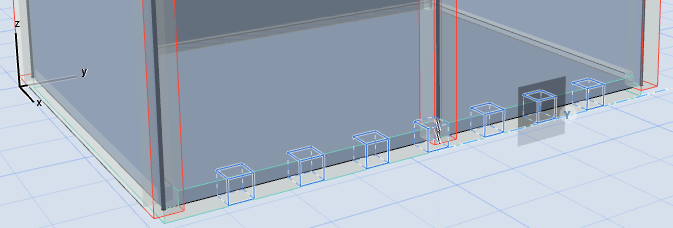

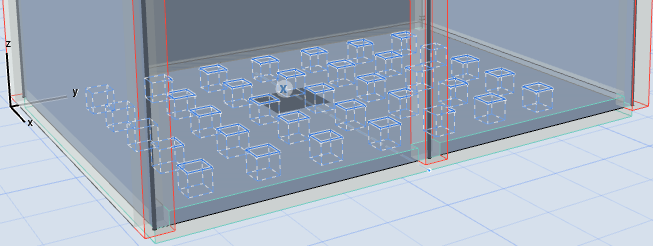

Графический Предпросмотр: Линейная или Плоскостная Опора для Пластины

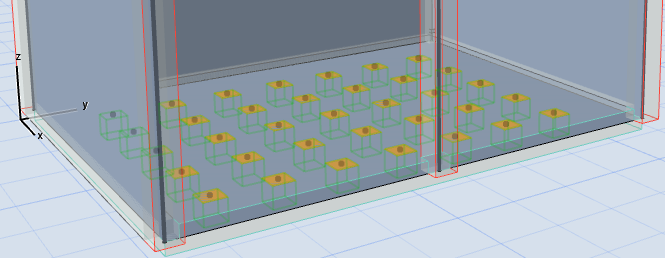

4.Когда вы увидите нужный тип Опоры, щелкните мышью для завершения ее создания.
5.Воспользуйтесь Информационным Табло или диалогом Параметров Опоры, чтобы настроить дополнительные параметры, если это необходимо.

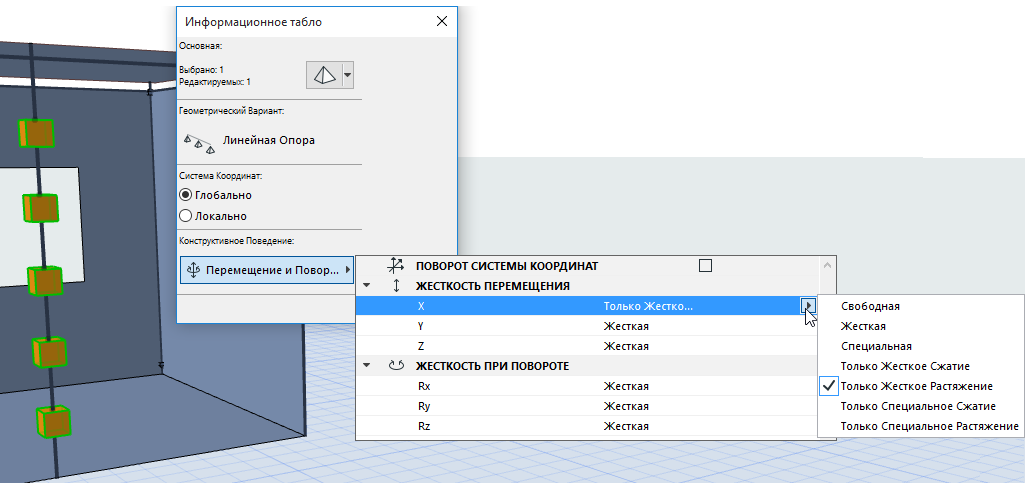

Жесткость при Перемещении/Повороте элемента Линейной Опоры
Параметры по Умолчанию инструмента Конструктивная Опора
Когда вы размещаете новую Конструктивную Опору, Параметры элемента по Умолчанию отражают параметры и рабочие единицы, используемые Точечными Опорами (некоторые из которых не имеют отношения к Опорам иной геометрии). Тем не менее, просто задайте значения, необходимые для Опоры определенной геометрии (Линейной или Плоскостной).
После размещения в диалоге Параметров Выбранной Опоры будут отображаться корректные параметры и единицы измерения.
